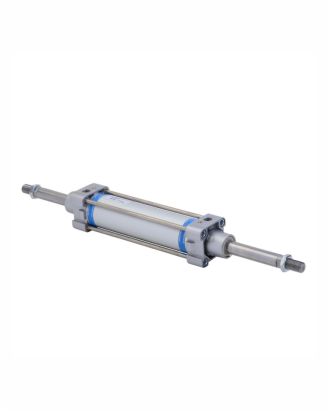

Пневмоцилиндры с двухсторонним штоком по стандарту ISO 15552, серия A25, A26

Пневматические цилиндры с двусторонним штоком, двустороннего действия, Ø32–100 мм. В соответствии со стандартами ISO 15552 / VDMA 24562

Особенности изделий

• Регулируемое демпфирование в обоих конечных положениях эластомерными элементами
• Широкий ассортимент принадлежностей для монтажа
• Исполнения с магнитом и без магнита
• Опция: исполнение для работы в условиях высокой температуры (уплотнения FKM), до 150 °C **
• Опция: шток и гайка штока из нержавеющей стали (SS304) **

Технические характеристики

* По поводу цилиндров с нестандартными или удлиненными штоками обращайтесь к своему региональному дилеру или в компанию Остек-АртТул
** Необходимо указать специальный номер заказа

Выходное усилие (усилие в Н: 1 Н = 0,1 кгс)

Ø поршня, мм		Ø штока, мм	Рабочее давление, бар
			2			3	4	5	6	7	8	9	10
32		12	124			187	249	311	373	435	498	559	621
40		16	190			285	380	475	570	665	760	655	950
50		20	297			445	594	742	891	1039	1187	1336	1484
63		20	505			757	1009	1261	1514	1766	2018	2270	2523
80		25	816			1225	1633	2041	2449	2857	3266	3674	4082
100		25	1325			1988	2650	3313	3976	4640	5300	5965	6625

Вышеуказанные значения были определены с учетом потерь на трение

Базовый цилиндр

+ Дополнительный ход
++ Добавить двойной ход

Ø поршня		KK	AM			ММ	SW2	L12	SW1	Вe11	VD	L2	E макс.	G	TG	RT
32		M10x1,25	22			12	10	6	17	30	6	18,5	45	25,5	32,5	M6
40		M12x1,25	24			16	13	6,5	19	35	6,5	20,5	51	29	38	M6
50		M16x1,5	32			20	16	8	24	40	6,5	28	64	29	46,5	M8
63		M16x1,5	32			20	16	8	24	45	6,5	27,5	74	35	56,5	M8
80		М20Х1,5	40			25	21	10	30	45	6,5	34	94	35	72	M10
100		M20x1,5	40			25	21	10	30	55	6,5	35	111	38,5	89	M10

Ø поршня		BG мин.	ЕЕ			PL	L7	WH	Доп.	ZB	Доп.	L8	Доп.	L9	Доп. хода	Допуск	Хода Доп.
32		16	G1/8			13	5	26	±1,4	120	±1	94	±0,6	5	147	±1,5	+2 +0
40		16	G1/4			14,5	5	30		135	±1	105	±0,7	5	166
50		16	G1/4			15	7,5	37		143	±1,1	106	±0,7	6	181
63		16	G3/8			17	10	37	±1,8	158	±1,1	121	±0,8	6	196		+2,5 +0
80		16	G3/8			18	14	46		174	±1,1	128	±0,8	6	221
100		16	G1/2			18	10	51		189	±1,1	138	±1	6	241

Лапы

+ Дополнительный ход

Ø поршня		TF ±0,3	R ±0,3			FB H13	MF	UF	E	W	Доп.	L15	Доп.	Рекомендованный размер болта	№ для заказа
32		64	32			7	10	80	50	16	±1,6	131	±1,25	М6	MF1032
40		72	36			9	10	90	55	20		146		М8	MF1040
50		90	45			9	12	110	68	25		156		М8	MF1050
63		100	50			9	12	125	78	25	±2	171	±1,6	М8	MF1063
80		126	63			12	16	155	100	30		191		М10	MF1080
100		150	75			14	16	185	120	35		206		М12	MF1100

Вилка

+ Дополнительный ход


* Поставляется в комплекте с 4 винтами

В случае особых требований к цилиндрам или для получения дополнительной информации обращайтесь к своему региональному дилеру или в компанию Остек-АртТул
