Характеристики
Артикул
AM113
Расход
40 л/мин
Давление
2–6 бар
Гарантия
2 года
Монтажная скоба для переключателя серии AM для установки на пневмоцилиндр диаметром поршня 25 мм серий А52 и А55
Описание
163.64 ₽/шт
Варианты цен
163.64 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

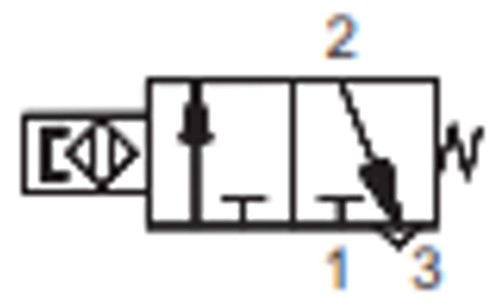

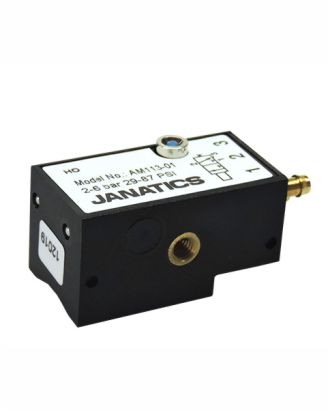

Пневматический бесконтактный магнитный переключатель типа 3/2, серии AM
Описание
9 366.22 ₽/шт
Варианты цен
9 366.22 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневматический бесконтактный переключатель
Особенности изделий
- Элегантный и компактный дизайн
- Плавная работа
- Индикация работы датчика
- Быстрый отклик
Функция
Бесконтактный переключатель в принципе похож на 3/2-ходовой клапан, который приводится в действие магнитным полем или железной деталью, что, в свою очередь, запускает пневматический сигнал.Применение
Бесконтактное определение положения пневматического цилиндра и аналогичные применения. Пневматический бесконтактный выключатель с внутренним магнитным датчиком активируется, когда поршень цилиндра, оснащенный магнитом, приближается к выключателю.Технические характеристики
| № для заказа | AM113-01 | ||||||||
| Соединение отверстия |
Штуцеры для трубы Ø4 (внеш. диам. - Ø4, внутр. диам. - Ø2,5) 1 – Впуск, 2 – Выпуск, 3 – Сброс |
||||||||
|
Среда |
Сжатый воздух - фильтрованный - (без смазки) | ||||||||
|
Рабочее давление |
2–6 бар | ||||||||
|
Расход |
40 л/мин | ||||||||
|
Расстояние от переключателя до переключателя |
Мин. 20 мм | ||||||||
|
Расстояние от переключателя до стальных деталей |
Мин. 15 мм | ||||||||
|
Температура окружающего воздуха/среды |
от –15° до +60° C | ||||||||
| Материалы конструкции | Алюминий, сталь, конструкционный пластик, латунь | ||||||||
Работа
A. Переключатель на пневматическом цилиндреМаксимальная скорость срабатывания при сканировании промежуточного положения может составлять около 1 м/с (без учета объема груза). Это зависит от цилиндра, от последующего элемента, от длины труб и от давления. Плотность потока на лицевой стороне бесконтактного датчика должна составлять не менее 7 Мтл.
Б. Выключение при наличии железной детали

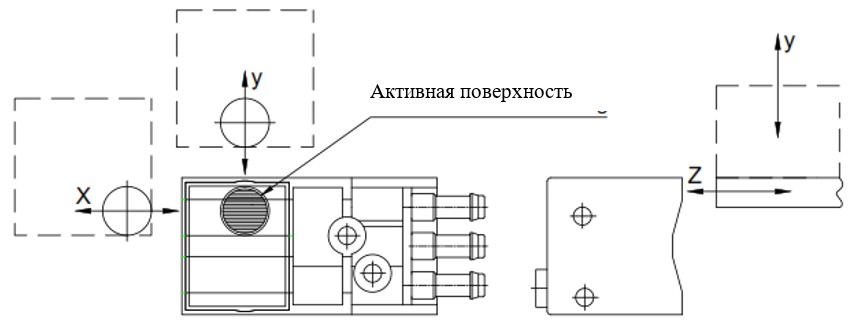

Активная поверхность для выключения с железными деталями отмечена белой точкой. Рабочие расстояния и гистерезис для срабатывания в направлении Z с железной деталью диаметром 6 мм и длиной ≥ 20 мм.
|
Давление |
2 бар | 4 бар | 6 бар | |||
|
Рабочее давление |
2,7±1мм | 2,9±1мм | 3,1±1мм | |||
| Гистерезис | 0,2 - 0,8 мм | 0,4 - 1,5 мм | 0,6 - 3 мм | |||
Рабочие расстояния и гистерезис для других направлений и других видов исполнительных элементов можно определить опытным путем.
| Возможны три положения выключения (x,y,z) (см. чертеж) |

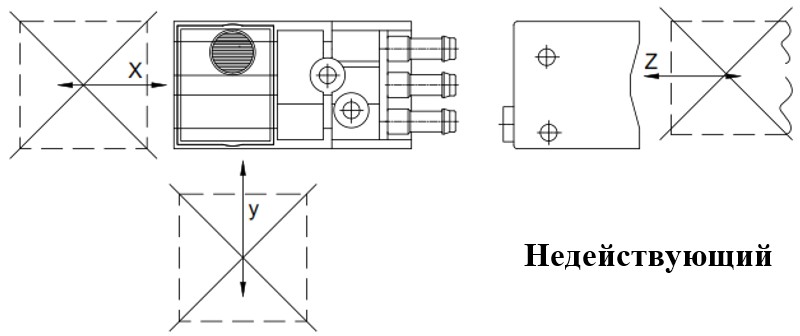

Применение, как показано на рисунке, неэффективно |
|
 |
 |
|

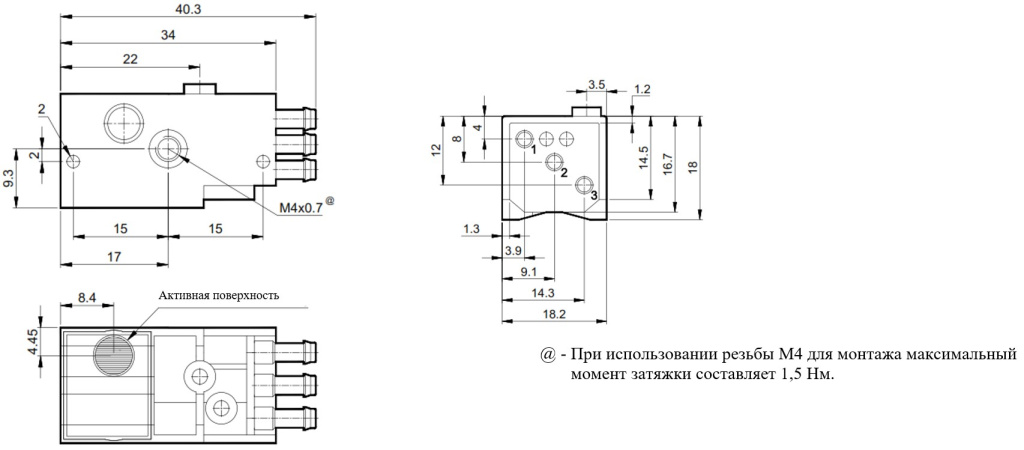

Детали размеров
Виды монтажа
Установите бесконтактный переключатель с помощью подходящего кронштейна/зажима на соответствующие цилиндры, как указано ниже.Минимальное расстояние в 20 мм между соседними пневматическими бесконтактными выключателями предотвратит взаимные помехи.
|

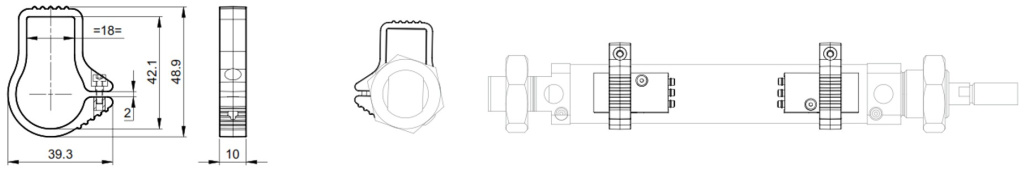

Монтажный кронштейн* (подходит для серии A52 и A55 - Ø25 цилиндр) |
№ заказа A90299 |
|
 |
||
|

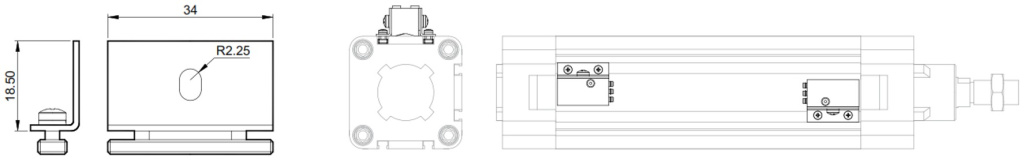

Монтажный хомут* (подходит для магнитных цилиндров с профилями квадратного типа) |
№ заказа A90300 | |
 |
||
* Поставляется с крепежными винтами
Рекомендуемые принадлежности
Полиуретановая трубка: внеш. диам. - Ø4, внутр. диам. - Ø2,5Деталь №: WH00B04-21
Предупреждение
1. Расстояние от железных деталей должно составлять не менее 15 мм.
2. Для предотвращения неисправностей держите датчики на расстоянии от магнитного поля.
3. Убедитесь, что под выключатель не попала железная стружка. Выпускное отверстие (3) не должно быть закрыто, так как любое ограничение выхода воздуха может нарушить работу выключателя.
