Характеристики
Артикул
DY2
Расход
8000 л/мин
Давление
0 – 16 бар
Гарантия
2 года
Клапан арматурный с пневмоуправлением корпус из никелированной латуни крышка из алюминия, G1/2", 2/2, НЗ, от 0 до 10 бар, Для воды и воздуха до 60°С
Описание
7 884.54 ₽/шт
Варианты цен
7 884.54 ₽/шт
В корзину
Клапан арматурный с пневмоуправлением корпус из ss316, крышка из алюминия, G1/2", 2/2, НЗ, от 0 до 10 бар, Для пищевой промышленности до 60°С
Описание
8 190.79 ₽/шт
Варианты цен
8 190.79 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из никелированной латуни крышка из ss304, G3/4", 2/2, НЗ, от 0 до 10 бар. Пар, горячая вода, масло, химия
Описание
8 178.78 ₽/шт
Варианты цен
8 178.78 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из никелированной латуни крышка из алюминия, G3/4", 2/2, НЗ, от 0 до 16 бар, Для воды и воздуха до 60°С
Описание
7 926.57 ₽/шт
Варианты цен
7 926.57 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из никелированной латуни крышка из алюминия, G3/4", 2/2, НЗ, от 0 до 10 бар, Для воды и воздуха до 60°С
Описание
7 734.41 ₽/шт
Варианты цен
7 734.41 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из никелированной латуни крышка из ss304, G3/4", 2/2, НЗ, от 0 до 16 бар, Для воды и воздуха до 60°С
Описание
8 043.67 ₽/шт
Варианты цен
8 043.67 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из ss304 крышка из алюминия, G1/2", 2/2, НЗ, от 0 до10 бар, Для воды и воздуха до 60°С
Описание
7 797.46 ₽/шт
Варианты цен
7 797.46 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из ss316, крышка из алюминия, G1/2", 2/2, НЗ, от 0 до 16 бар, Для пищевой промышленности до 60°С
Описание
8 379.95 ₽/шт
Варианты цен
8 379.95 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из ss316, крышка из ss304, G3/4", 2/2, НЗ, от 0 до 10 бар, Для пищевой промышленности до 60°С
Описание
8 307.89 ₽/шт
Варианты цен
8 307.89 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус и крышка из ss304, G3/4", 2/2, НЗ, от 0 до 10 бар, Для воды и воздуха до 60°С
Описание
7 914.56 ₽/шт
Варианты цен
7 914.56 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из никелированной латуни крышка из ss304, G1/2", 2/2, НЗ, от 0 до16 бар, Для воды и воздуха до 60°С
Описание
8 190.79 ₽/шт
Варианты цен
8 190.79 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из ss316, крышка из ss304, G1/2", 2/2, НЗ, от 0 до 16 бар, Для пищевой промышленности до 60°С
Описание
8 494.04 ₽/шт
Варианты цен
8 494.04 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из ss304 крышка из алюминия, G3/4", 2/2, НЗ, от 0 до16 бар, Для воды и воздуха до 60°С
Описание
7 995.63 ₽/шт
Варианты цен
7 995.63 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из ss316, крышка из ss304, G3/4", 2/2, НЗ, от 0 до 16 бар, Для пищевой промышленности до 60°С
Описание
8 494.04 ₽/шт
Варианты цен
8 494.04 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из ss316, крышка из ss304, G1/2", 2/2, НЗ, от 0 до 10 бар, Для пищевой промышленности до 60°С
Описание
8 307.89 ₽/шт
Варианты цен
8 307.89 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из никелированной латуни крышка из ss304, G3/4", 2/2, НЗ, от 0 до10 бар, Для воды и воздуха до 60°С
Описание
7 851.51 ₽/шт
Варианты цен
7 851.51 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из ss316, крышка из алюминия, G3/4", 2/2, НЗ, от 0 до 16 бар, Для пищевой промышленности до 60°С
Описание
8 379.95 ₽/шт
Варианты цен
8 379.95 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус и крышка из ss304, G1/2", 2/2, НЗ, от 0 до 16 бар, Для воды и воздуха до 60°С
Описание
8 106.72 ₽/шт
Варианты цен
8 106.72 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из ss316, крышка из алюминия, G3/4", 2/2, НЗ, от 0 до 10 бар, Для пищевой промышленности до 60°С
Описание
8 190.79 ₽/шт
Варианты цен
8 190.79 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан арматурный с пневмоуправлением корпус из ss304 крышка из алюминия, G1/2", 2/2, НЗ, от 0 до16 бар, Для воды и воздуха до 60°С
Описание
7 995.63 ₽/шт
Варианты цен
7 995.63 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Показать еще
Особенности изделий
- Сниженные потери давления на арматуре благодаря расположению седла под углом к потоку среды
- Входной порт сжатого воздуха может быть повернут в любое положение вокруг оси привода (360°)
- Высокая пропускная способность
- Разные материальные исполнения корпуса — латунь, нержавеющая сталь SS304 или SS316
- Визуальный указатель положения затвора
Функция
Вентиль с косым шпинделем представляет собой проходную запорную трубопроводную арматуруТехнические характеристики
| Модель | DY2 | |||
|

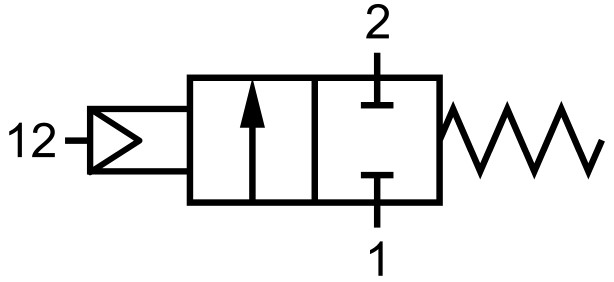

Тип |
Проходной (2/2) нормально закрытый | |||
|
Конструкция |
Тарельчатый | |||
|
Присоединения |
Вход, выход – G1/2, Воздух управления – G1/4 |
Вход, выход – G3/4, Воздух управления – G1/4 |
||
| Среда |
Воздух, вода, горячая вода, пар, инертные газы (применение с любыми другими средами просим предварительно согласовывать с головным офисом) |
|||
|
Проходное отверстие (Ду) |
16 | |||
|
Диапазон рабочего давления |
0 – 10 бар |
0 – 16 бар | ||
|
Давление воздуха управления |
3 – 7 бар | |||
|
Рекомендуемое масло для смазки |
ISO VG32 (Servo system 32) | |||
|
Температура окружающей среды |
от -10 до +80 °C | |||
|
Температура среды |
См. стр. 380 | |||
|
Расход @ (л/мин) |
8000 л/мин | |||
|
Материалы конструкции |
Корпус |
Латунь, нерж. сталь SS304, SS316 | ||
| Уплотнения | NBR, FKM, EPDM, силикон, PTFE | |||
|
Прочие детали |
Латунь, алюминий, нерж. сталь SS304, PA6, PA66, пружинная сталь | |||
* Давление на входе 6 бар и перепад давления 1 бар

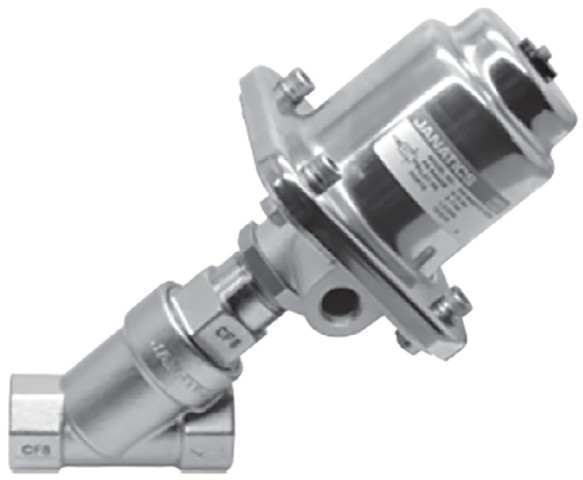

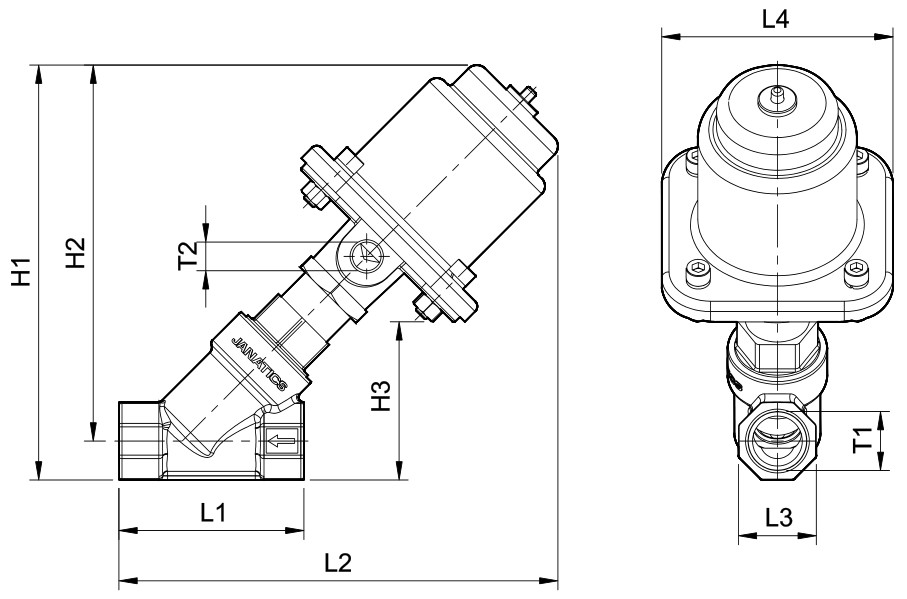

Клапан 2/2 с пневмоуправлением (крышка из листового металла)
| T1 | T2 | L1 | L2 | L3 | L4 | H1 | H2 | H3 | ||
| G1/2 | G1/4 | 76 | 185 |
32 шестигран |
95 | 175 | 160 | 65 | ||
| G3/4 | G1/4 | 76 | 185 |
32 шестигран |
95 | 175 | 160 | 65 | ||

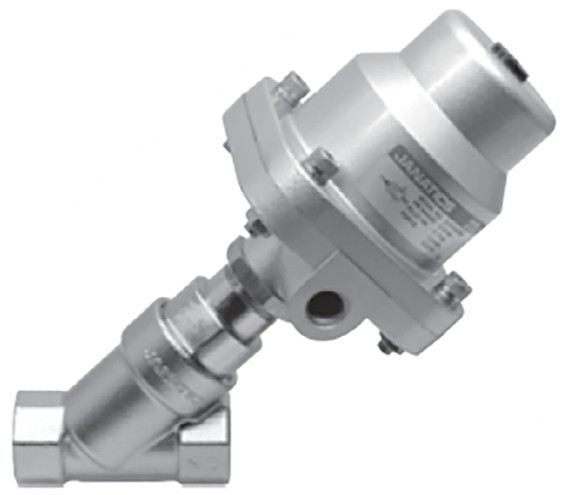

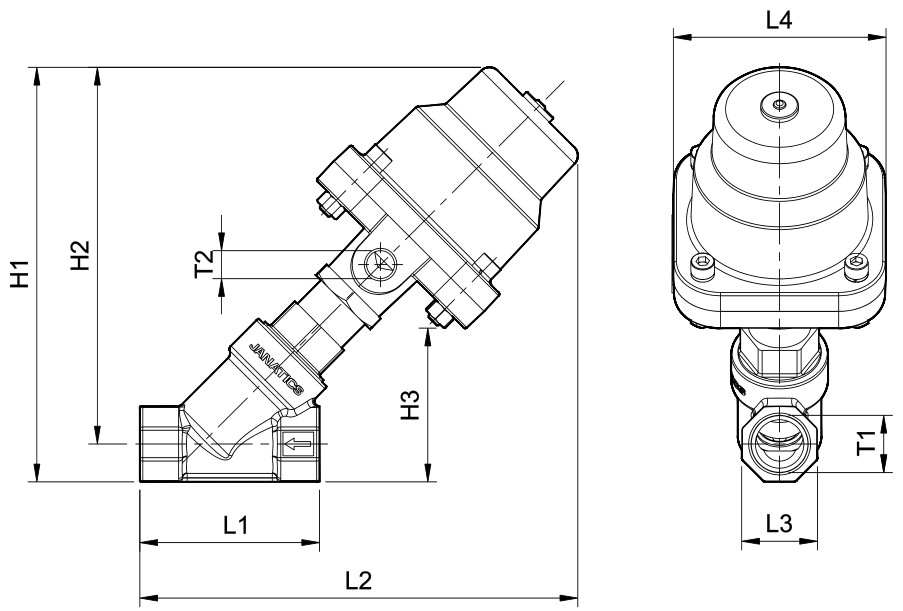

Клапан 2/2 с пневмоприводом (алюминиевая крышка)
| T1 | T2 | L1 | L2 | L3 | L4 | H1 | H2 | H3 | ||
| G1/2 | G1/4 | 76 | 185 |
32 шестигран |
90 | 175 | 160 | 65 | ||
| G3/4 | G1/4 | 76 | 185 |
32 шестигран |
90 | 175 | 160 | 65 | ||
Порядок заказа
| DY2 |
|
3 |
|
4 |
|
2 |
|
3 |
|
2 |
|
63 | |
|
|
|
|
|
|
|
|
|||||||
|
Уплотнения
|
|
Функция |
NW
|
Рабочее давление |
Присоединительная резьба |
||||||||
|
3 PTFE + NBR (пищевого качества) |
|
2 2/2 / НЗ | 3 16 NW |
2 от 0 до 10 бар 3 от 0 до 16 бар |
63 G1/2 64 G3/4 |
||||||||
|
4 PTFE + FKM (пищевого качества) |
|
|
|
|
|
||||||||
|
6 PTFE + EPDM (пищевого качества) |
Материал корпуса |
||||||||||||
|
|
Поз. | Корпус | Соединитель |
Верхняя крышка |
|
|
|
|
|
||||
| 4 | SS316 | SS316 | SS304 | ||||||||||
| 5 | SS316 | SS316 | Алюминий | ||||||||||
Применение (до 60°С): пищевая промышленность
Код заказа
| DY2 |
|
1 |
|
1 |
|
2 |
|
3 |
|
2 |
|
63 | |
|
|
|
|
|
|
|
|
|||||||
|
Уплотнения
|
|
Функция |
NW
|
Рабочее давление |
Присоединительная резьба |
||||||||
| 1 PTFE + NBR |
|
2 2/2 / НЗ | 3 16 NW |
2 от 0 до 10 бар 3 от 0 до 16 бар |
63 G1/2 64 G3/4 |
||||||||
|
|
|
|
|
|
|
||||||||
|
Материал корпуса |
|||||||||||||
| Поз. | Корпус | Соединитель |
Верхняя крышка |
|
|
|
|
|
|||||
| 1 | SS304 | SS304 | SS304 |
|
|||||||||
| 2 | SS304 | SS304 | Алюминий | ||||||||||
| 8 | Латунь | Латунь | SS304 | ||||||||||
| 9 | Латунь | Латунь | Алюминий | ||||||||||
Применение (до 60°С): вода, воздух
Код заказа
| DY2 |
|
2 |
|
1 |
|
2 |
|
3 | 2 |
|
63 | ||
|
|
|
|
|
|
|
|
|||||||
|
Уплотнения
|
|
Функция |
NW
|
Рабочее давление |
Присоединительная резьба |
||||||||
|
2 PTFE + FKM |
|
2 2/2 / НЗ | 3 16 NW |
2 от 0 до 10 бар 3 от 0 до 16 бар |
63 G1/2 64 G3/4 |
||||||||
|
5 PTFE + EPDM |
|
|
|
|
|
||||||||
|
|
Материал корпус |
||||||||||||
| Поз. | Корпус | Соединитель |
Верхняя крышка |
|
|
|
|
||||||
| 1 | SS304 | SS304 | SS304 |
|
|||||||||
| 2 | SS304 | SS304 | Алюминий | ||||||||||
| 8 | Латунь | Латунь | SS304 |
|
|||||||||
| 9 | Латунь | Латунь | Алюминий | ||||||||||
Область применения: пар, горячая вода, масло, хим. реактивы и бензин.
Пример
Код для заказа арматурного клапана (2/2) НЗ с уплотнениями PTFE+NBR, корпус (SS304) +
соединитель (SS304) + верхняя крышка (SS304), рабочее давление от 0 до 10 бар: DY22123263
Выбор материала уплотнений /арматуры, в зависимости от рабочей среды
| Арматурный клапан – указания по выбору материалов в соответствии с рабочей средой | ||||||||||||
|
Материал корпуса |
Латунь | SS304 | SS316L | |||||||||
| Уплотнения |
NBR |
FKM |
EPDM |
NBR |
FKM |
EPDM |
NBR |
FKM |
EPDM | |||
|
Температура среды |
от -10 до 60 °C |
от -10 до 180 °C |
от 0 до 150 °C |
от -10 до 60 °C |
от -10 до 180 °C |
от 0 до 150 °C |
от -10 до 60 °C |
от -10 до 180 °C |
от 0 до 150 °C |
|||
| Вода (до 60 °C) | • | • | • |
|
||||||||
| Горячая вода | • | • | • | • | • | • | ||||||
| Пар | • | • | • | • | • | • | ||||||
| Воздух | • | • | • | • |
• |
• |
|
|||||
| * Газ | • | • | • | • | • | • | • | • | • | |||
| * Масло | • | • | • |
|
||||||||
| * Химикаты | • | • | • | • | • | • | ||||||
| * Бензин | • | • | • | • | • | • | ||||||
| Пищевые продукты |
|
|
|
|
|
|
• | • | • | |||
Примечание: в проточной части арматуры (контакт с рабочей средой) всех моделей используются PTFE и силикон
Внимание!
Выбор материалов уплотнений зависит от среды — газ, масло, химикаты, бензин (по исполнениям на другие среды просим обращаться в компанию Остек-АртТул).
