Характеристики
Артикул
B/MR
Расход
75 л/мин
Давление
225 бар
Гарантия
2 года
Гидромотор с тормозом, 199,8 см³/об, Ø25 цилиндрический вал, призматическая шпонка A8x7x32 DIN
Описание
99 527.53 ₽/шт
Варианты цен
99 527.53 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
97 775.28 ₽/шт
Варианты цен
97 775.28 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
B/MR | 1 | 2 | 3 | 4 |
5 |
Поз. 1 |
Без кода |
F | ||||||
Монтажный фланец |
Овальный фланец, два отверстия |
Овальный фланец, четыре отверстия |
||||||
|
||||||||
Поз. 2 |
80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 |
Код рабочего объема |
80,3 см3/об |
99,8 см3/об |
125,7 см3/об |
159,6 см3/об |
199,8 см3/об |
250,1 см3/об |
315,7 см3/об |
397,0 см3/об |
|
||||||||
Поз. 3 | C | CO | SH | SA | CB | |||
Выступающие части вала ** |
Ø25 цилиндрический, Призматическая шпонка A8x7x32 DIN 6885 |
Ø1” цилиндрический, Призматическая шпонка ¼”x¼x1-¼’’ Bs46 |
Ø25,32 со шлицами BS 2059 (SAE 6B) |
Ø24,5 со шлицами, B 25x22 DIN 5482 |
Ø32 цилиндрический, Призматическая шпонка A10x8x45 DIN 6885 |
|||
Поз. 4 |
Особые характеристики |
|||||||
|
||||||||
Поз. 5 |
Модель |
ПРИМЕЧАНИЯ
* Запрещено превышать допустимый выходной крутящий момент валов.
* Гидромоторы в стандартном исполнении покрыты фосфатом марганца.
Размеры и установочные характеристики
Размеры | ||

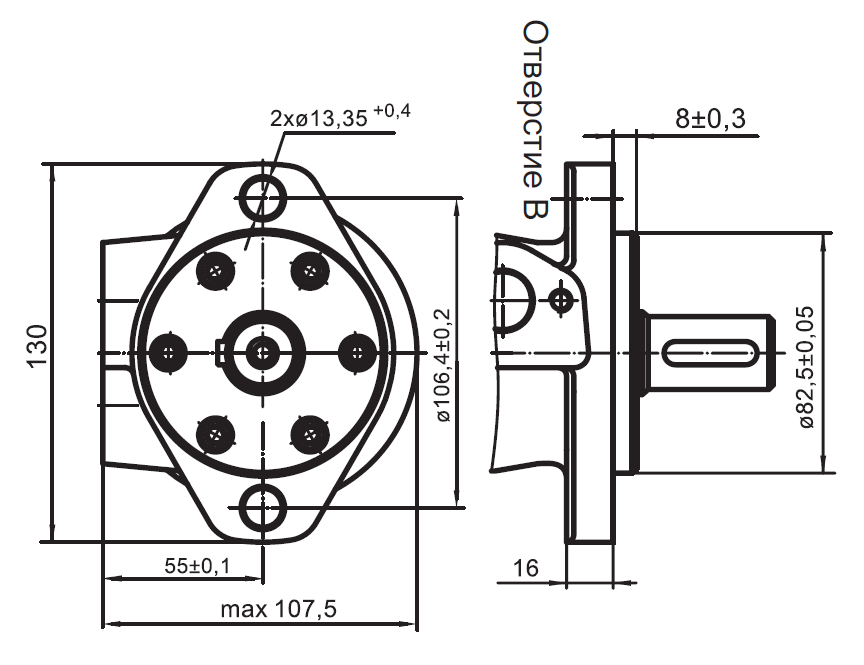

Овальный фланец (2 отверстия) |
||

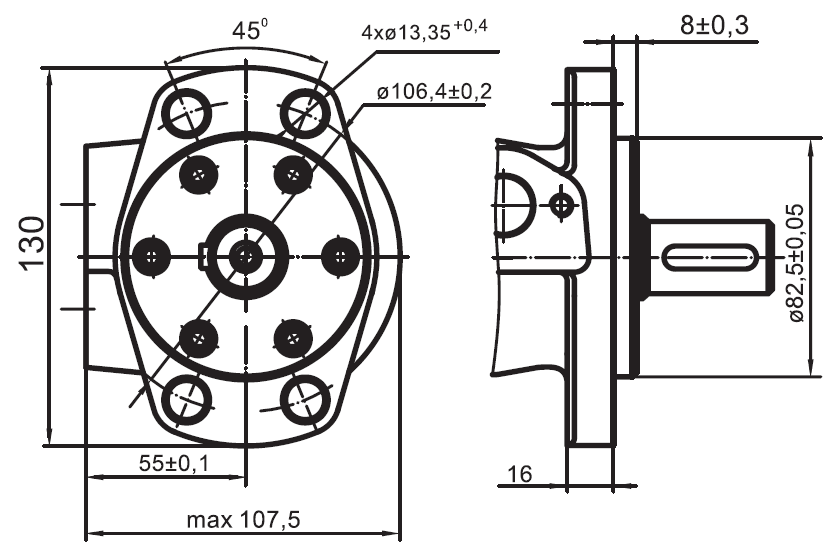

F Овальный фланец (4 отверстия) | ||
D: 4хM8 - 13 мм, глубина C: G 1/4 -12 мм, глубина P(A,B): 2xG 1/2 15 мм, глубина T: G1/4 10 мм, глубина | ||
Выступающие части вала | ||
C | CO | |

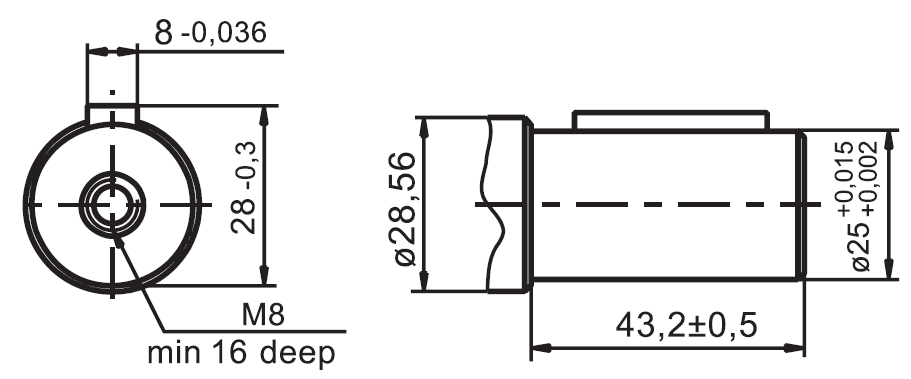

цилиндрический, Призматическая шпонка A8x7x32 DIN 6885 Макс. крутящий момент 34 даН.м |

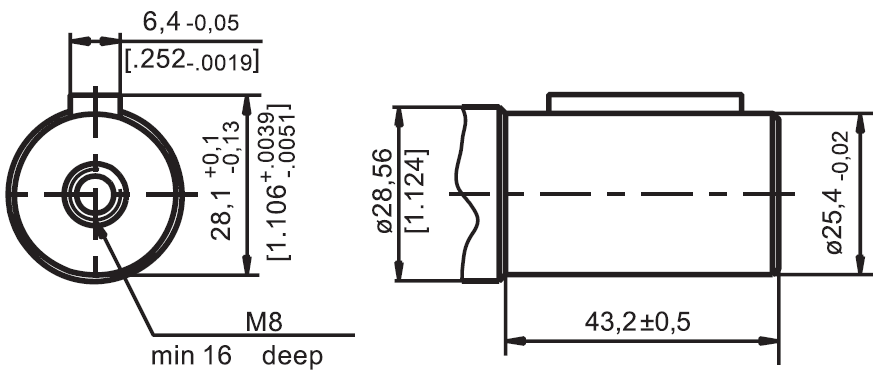

цилиндрический, Призматическая шпонка ¼’’x ¼’’x1 ¼’’BS46 Макс. крутящий момент 34 даН.м |
|
SH |
SA | |

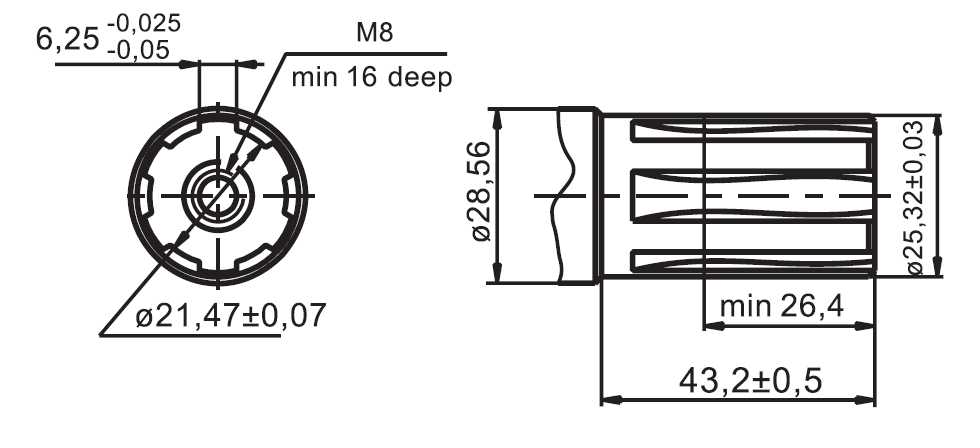

со шлицами, BS 2059 (SAE 6B) Макс. крутящий момент 40 даН.м |

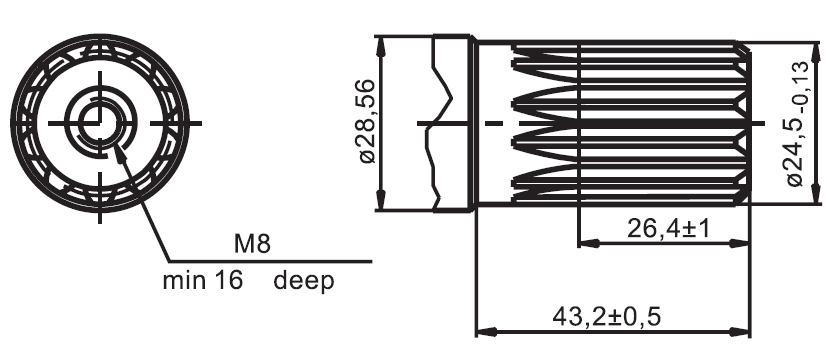

со шлицами, B25x22h9 DIN 5482 Макс. крутящий момент 40 даН.м |
|
CB | ||

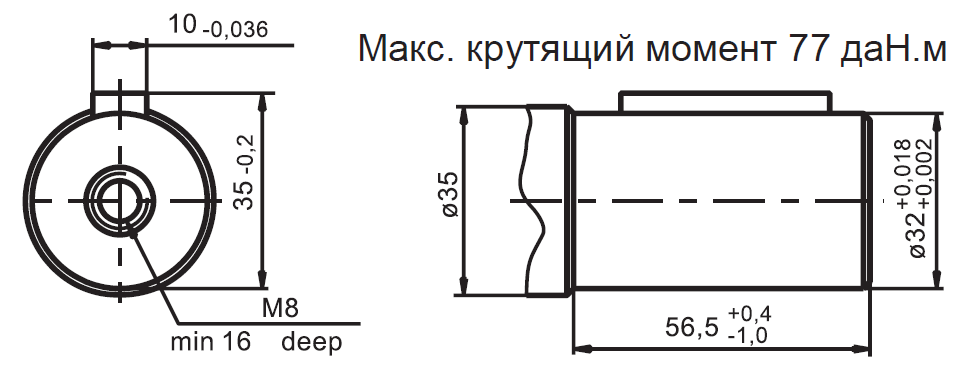

цилиндрический, Призматическая шпонка A10x8x45 DIN 6885 |
Тип |
L1 мм | L2 мм | L мм |
B/MR 80 |
14 | 205,5 | 213,5 |
B/MR 100 |
17,4 | 209 | 217 |
B/MR 125 |
21,8 | 213,5 | 221,5 |
B/MR 160 |
27,8 | 219,5 | 227,5 |
B/MR 200 |
34,8 | 226,5 | 234,5 |
B/MR 250 |
43,5 | 235 | 243 |
B/MR 315 |
54,8 | 246,5 | 254,5 |
B/MR 400 |
69,4 | 261 | 269 |
Технические характеристики
Тип |
B/MR 80 |
B/MR 100 |
B/MR 125 |
B/MR 160 |
B/MR 200 |
B/MR 250 |
B/MR 315 |
B/MR 400 |
||
Рабочий объём (см3/об.) |
80,3 | 99,8 | 125,7 | 159,6 | 199,8 | 250,1 | 315,7 | 397 | ||
Макс. частота вращения (об/мин) |
непр. | 500 | 500 | 475 | 375 | 300 | 240 | 190 | 190 | |
прер.* |
600 | 600 | 600 | 470 | 375 | 300 | 240 | 190 | ||
Макс. крутящий момент (даН.м) |
непр. |
19,5 | 24 | 30 | 30 | 30 | 30 | 30 | 30 | |
прер.* |
22 | 28 | 34 | 39 | 39 | 39 | 42 | 43 | ||
макс.** |
27 | 32 | 37 | 46 | 56 | 60 | 61 | 60 | ||
Макс. мощность (кВт) |
непр. |
8,4 | 10,8 | 12,5 | 10 | 7,8 | 6,2 | 4,5 | 2,2 | |
прер.* |
9,6 | 12 | 14,5 | 12,5 | 12,4 | 9,5 | 7,5 | 5,6 | ||
Макс. перепад давления (бар) |
непр. | 175 | 175 | 175 | 135 | 105 | 85 | 65 | 45 | |
прер. * | 200 | 200 | 200 | 175 | 145 | 115 | 90 | 75 | ||
макс.** | 225 | 225 | 225 | 225 | 225 | 200 | 150 | 150 | ||
Макс. расход масла (л/мин) |
непр. | 40 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | |
прер.* | 48 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | ||
Макс. давление на входе (бар) |
непр. | 175 | ||||||||
прер. * |
200 | |||||||||
макс.** |
225 |
|||||||||
Макс. начальное давление с ненагруженным валом (бар) |
10 | 10 | 9 | 7 | 7 | 5 | 5 | 5 | ||
Мин. начальный крутящий момент (даН.м) |
при макс. непрерывном падении давления |
15 | 20 | 25 | 24 | 32 | 24 | 26 | 24 | |
при макс. прерывающемся падении давления* |
17 | 23 | 28 | 32 | 33 | 31 | 35 | 38 | ||
Мин. число оборотов***, (об/мин) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
Статический крутящий момент тормоза (даН.м) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | ||
Мин. давление растормаживания**** (бар) |
13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | ||
Макс. давление открывания (бар) |
200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | ||
Вес средн. (кг) | 11,0 | 11,2 | 11,4 | 11,6 | 12,2 | 12,6 | 36,5 | 14 |
* Работа с перерывами: допустимые значения могут возникать не более чем в 10% случаев ежеминутно.
** Максимальная нагрузка: допустимые значения могут возникать не более чем в 1% случаев ежеминутно.
*** На предмет частоты вращения на 5 об/мин ниже заданной обращаться к производителю или региональному менеджеру.
1) Прерывистая частота вращения и прерывистое давление не должны возникать одновременно.
2) Рекомендуемая фильтрация согласно степени чистоты ISO 20/16. Номинальная фильтрация 25 микрон или лучше.
3) Рекомендуется использовать высококачественное, антифрикционное минеральное гидравлическое масло, HLP (DIN51524) или
HM (ISO 6743/4). При использовании синтетических жидкостей обращаться к производителю для получения информации об альтернативных материалах уплотнения.
4) Рекомендуемая минимальная вязкость масла 13 мм2/с при 50°С.
5) Рекомендуемая максимальная рабочая температура системы составляет 82°C
6) Для обеспечения оптимальной продолжительности срока службы моторного масла заполнить систему жидкостью перед подачей нагрузки и оставить поработать при умеренной нагрузке и оборотах в течение 10–15 минут.
Гидромоторы серии B/MR – относятся к категории героторных или орбитальных шестерных агрегатов. Машина используется в качестве силового агрегата, с ротором, вращающимся за счет давления гидравлической жидкости. Устанавливается непосредственно в систему. Классифицируется с учетом вида выступающей части вала, передающей вращение через редуктор или непосредственно на механизм обслуживаемого оборудования в соответствии с установленными международными стандартами:
- «C» – цилиндрический A8x7x32 DIN 6885.
- «CO» – цилиндр ¼”x¼x1-¼’’ Bs46.
- «SH» – под шлицы.
- «SA» – со шлицами стандарта DIN.
- «CB» – с фиксацией шпонкой.
Рабочее давление до 225 бар с расходом 75 л/мин. Может работать в режиме реверса. Имеет небольшие размеры и массу. Подходят для выполнения технологических задач, требующих значительной скорости вращения ротора мотора. Проходят обязательную сертификацию.
