Характеристики
Артикул
MT
Расход
151,4 л/мин
Давление
210 бар
Гарантия
2 года
Гидромотор, 326,3 см³/об, цилиндрический вал со шпонкой
Описание
136 145.68 ₽/шт
Варианты цен
136 145.68 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидромотор, 523,6 см³/об, цилиндрический вал со шпонкой
Описание
151 235.72 ₽/шт
Варианты цен
151 235.72 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидромотор, 724,3 см³/об, цилиндрический вал со шпонкой
Описание
187 116.47 ₽/шт
Варианты цен
187 116.47 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидромотор, 631,2 см³/об, цилиндрический вал со шпонкой
Описание
177 727.12 ₽/шт
Варианты цен
177 727.12 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидромотор, 410,9 см³/об, цилиндрический вал со шпонкой
Описание
141 846.36 ₽/шт
Варианты цен
141 846.36 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидромотор, 201,4 см³/об, цилиндрический вал со шпонкой
Описание
128 768.33 ₽/шт
Варианты цен
128 768.33 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидромотор, 161,6 см³/об, цилиндрический вал со шпонкой
Описание
126 085.65 ₽/шт
Варианты цен
126 085.65 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидромотор, 251,8 см³/об, цилиндрический вал со шпонкой
Описание
132 792.34 ₽/шт
Варианты цен
132 792.34 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
MT |
1 | 2 | 3 | 4 |
5 |
6 | 7 | 8 |
Код заказа
Поз. 1 |
Без кода |
S | V | W | ||||||||
Монтажный фланец |
Квадратный фланец, четыре отверстия |
Короткий монтаж |
Очень короткий монтаж |
Колесный монтаж |
||||||||
|
||||||||||||
Поз. 2 |
Без кода |
E | ||||||||||
Тип отверстия |
Боковые отверстия |
Задние отверстия |
||||||||||
|
||||||||||||
Поз. 3 |
160 | 200 | 250 | 315 | 400 | 500 | 360 | 725 | ||||
Код рабочего объема |
61,6 см3/об |
201,4 см3/об |
251,8 см3/об |
326,3 см3/об |
410,9 см3/об |
523,6 см3/об |
631,2 см3/об |
724,3 см3/об |
||||
|
||||||||||||
Поз. 4 |
Без кода | C | CO | K | SL | SH | ||||||
Выступающие части вала* |
для монтажного фланца B, S, U и V |
Ø40 цилиндрический, Призматическая шпонка A12x8x70 DIN 6885 |
Ø 1½’’ цилиндрический, Призматическая шпонка 3/8”x3/8”x2¼’’ Bs46 |
Ø45 конический 1:10, Призматическая шпонка B12x8x28 DIN 6885 |
Ø34,85 отбор мощности DIN 9611 Форма 1 |
Ø 1½ со шлицами 17T, ANSI B92.1-1976 |
|
|||||
|
||||||||||||
Поз. 5 | Без кода | U | ||||||||||
Вариант исполнения уплотнения вала | Уплотнение низкого давления | Уплотнение высокого давления | ||||||||||
Поз. 6 |
Без кода |
M | ||||||||||
Отверстия |
BSPP (ISO228) |
Метрическая (ISO 262) |
||||||||||
|
||||||||||||
Поз. 7 |
||||||||||||
Особые характеристики | ||||||||||||
|
||||||||||||
Поз. 8 |
Без кода | |||||||||||
Модель |
Указывается заводом |
Тип | L mm | L2 mm |
LE mm |
Тип | L mm |
L2 mm |
LE mm |
L1 mm |
MT 160 | 190 | 140 | 200 |
MTW 160 | 123 | 72 | 133 | 16,5 |
MT 200 | 195 | 145 | 205 |
MTW 200 | 128 | 78 | 138 | 21,5 |
MT 250 | 201 | 151 | 211 | MTW 250 | 134 | 84 | 144 | 27,8 |
MT 315 | 211 | 161 | 221 |
MTW 315 | 144 | 94 | 154 | 37,0 |
MT 400 | 221 | 171 | 235 |
MTW 400 | 154 | 104 | 164 | 47,5 |
MT 500 | 235 | 185 | 245 |
MTW 500 | 168 | 118 | 178 | 61,5 |
MT 630 | 231 | 181 | 241 |
MTW 630 | 164 | 114 | 174 | 57,5 |
MT 725 | 240 | 190 | 250 |
MTW 725 | 173 | 123 | 183 | 66,5 |
Монтаж |
||
Квадратный фланец (4 отверстия) | ||
W Колесный монтаж | ||
Расположение отверстий | ||
C: 4xM10-10 мм, глубина P(A,B): 2xG3/4or2xM27x2-17 мм, глубина T: G1/4 or M14x1,5-12 мм, глубина ( заглушенное) |
||
E Задние отверстия | ||
Выступающие части вала | ||
C | CO | |
Ø40 цилиндрический, Призматическая шпонка A12x8x70 DIN 6885 Макс. крутящий момент 132, 138,8 даН.м |
Ø1½” цилиндрический, Призматическая шпонка 8/8’’x3/8’’x2½’’BS46 Макс. крутящий момент 132,8 даН.м |
|
SH | K | |
Ø1½” со шлицами 17T, DP12/24 ANSI B92.1-1976 Макс. крутящий момент 132,8 даН.м |
коническое 1:10, Призматическая шпонка B12x8x28 DIN 6885 Макс. крутящий момент 210,7 даН.м |
|
Размеры и установочные характеристики
S Короткий монтаж
V Очень короткий монтаж
C: 4xM10-10 мм, глубина
P(A,B): 2xG3/4or2xM27x2-17 мм, глубина
T: G1/4 or M14x1,5-12 мм, глубина ( заглушенное)
Тип | L mm | L2 mm |
LE mm |
Тип | L mm |
L2 mm |
LE mm |
L1 mm |
MTS 160 | 146 | 96 | 156 |
MTV 160 | 101 | 51,5 | 111 | 16,5 |
MTS 200 | 151 | 101 | 161 |
MTV 200 | 106 | 56,5 | 116 | 21,5 |
MTS 250 | 157 | 107 | 167 | MTV 250 | 112 | 62,8 | 122 | 27,8 |
MTS 315 | 166 | 116 | 176 |
MTV 315 | 121 | 72,0 | 131 | 37,0 |
MTS 400 | 177 | 124 | 187 |
MTV 400 | 132 | 82,5 | 142 | 47,5 |
MTS 500 | 191 | 142 | 201 |
MTV 500 | 146 | 96,5 | 156 | 61,5 |
MTS 630 | 187 | 138 | 197 |
MTV 630 | 142 | 92,5 | 152 | 57,5 |
MTS 725 | 196 | 147 | 206 |
MTV 725 | 151 | 101,5 | 161 | 66,5 |
Технические характеристики
Тип |
MT 160 |
MT 200 |
MT 250 |
MT 315 | MT 400 | MT 500 | MT 630 |
MT 725 |
||
Рабочий объём (см3/об.) |
161,1 | 201,4 | 251,8 | 326,3 | 410,9 | 523,6 | 612,3 | 725 | ||
Макс. частота вращения (об/мин) |
непр. | 625 | 625 | 500 | 380 | 305 | 240 | 206 | 172 | |
прер.* |
780 | 750 | 600 | 460 | 365 | 285 | 247 | 205 | ||
Макс. крутящий момент (даН.м) |
непр. |
47 | 59 | 79 | 95 | 108 | 122 | 123 | 125 | |
прер.* |
56 | 71 | 88 | 114 | 126 | 137 | 138 | 140 | ||
макс.** |
66 | 82 | 102 | 133 | 144 | 160 | 161 | 165 | ||
Макс. мощность (кВт) |
непр. |
26,5 | 33,5 | 33,5 | 33,5 | 30 | 26,5 | 24,3 | 20,2 | |
прер.* |
32 | 40 | 40 | 40 | 35 | 30 | 27,5 | 26,8 | ||
Макс. перепад давления (бар) |
непр. | 200 | 200 | 200 | 200 | 180 |
160 |
140 | 115 | |
прер. * | 240 | 240 | 240 | 240 | 210 | 180 | 160 | 130 | ||
макс.** | 280 | 250 | 280 | 280 | 240 | 210 | 193 | 160 | ||
Макс. расход масла (л/мин) |
непр. | 100 | 125 |
125 |
125 | 125 | 125 | 125 | 125 | |
прер.* | 125 | 150 | 150 | 150 | 150 | 150 | 151,4 | 151,4 | ||
Макс. давление на входе (бар) |
непр. | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | |
прер. * |
250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | ||
макс.** |
300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | ||
Макс. обратное давление без линии слива или макс. давление слива (бар) |
непр. 0—100 об/мин |
75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
непр. 100— 300 об/мин |
40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | ||
непр. 300— 600 об/мин |
20 | 20 | 20 | 20 | 20 |
— |
— |
— |
||
прер.* 0 — макс. об/мин |
75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | ||
Макс. обратное давление с линией слива (бар) |
непр. | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | |
прер.* |
175 | 175 | 175 | 175 | 175 | 175 | 175 | 175 | ||
макс.** |
210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | ||
Макс. начальное давление с ненагруженным валом (бар) |
10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
Мин. начальный крутящий момент (даН.м) |
при макс. непрерывном падении давления |
34 | 43 | 53 | 74 | 84 | 95 | 95 | 95 | |
при макс. прерывающемся падении давления* |
41 | 52 | 63 | 89 | 97 | 106 | 180 | 110 | ||
Мин. число оборотов***, (об/мин) |
10 | 9 | 8 | 7 | 6 | 5 | 5 | 5 |
|
|
Вес (кг) |
MT | 20 | 21,5 | 21 | 22 | 23 | 24 | 25 | 26 | |
MTW |
22 | 22,5 | 23 | 24 | 25 | 26 | 27 | 28 | ||
MTS |
15 | 15,6 | 16 | 17 | 18 | 19 | 20 | 21 | ||
MTV |
11 | 11,5 | 12 | 13 | 14 | 15 | 16 | 17 |
* Работа с перерывами: допустимые значения могут возникать не более чем в 10% случаев ежеминутно.
** Максимальная нагрузка: допустимые значения могут возникать не более чем в 1% случаев ежеминутно.
*** На предмет частоты вращения на 5 об/мин ниже заданной обращаться к производителю или региональному менеджеру.
1) Прерывистая частота вращения и прерывистое давление не должны возникать одновременно.
2) Рекомендуемая фильтрация согласно степени чистоты ISO 20/16. Номинальная фильтрация 25 микрон или лучше.
3) Рекомендуется использовать высококачественное, антифрикционное минеральное гидравлическое масло, HLP (DIN51524) или HM (ISO 6743/4). При использовании синтетических жидкостей обращаться к производителю для получения информации об альтернативных материалах уплотнения.
4) Рекомендуемая минимальная вязкость масла 13 мм2/с при 50°С.
5) Рекомендуемая максимальная рабочая температура системы составляет 82°C
8) Для обеспечения оптимальной продолжительности срока службы моторного масла заполнить систему жидкостью перед подачей нагрузки и оставить поработать при умеренной нагрузке и оборотах в течение 10–15 минут.

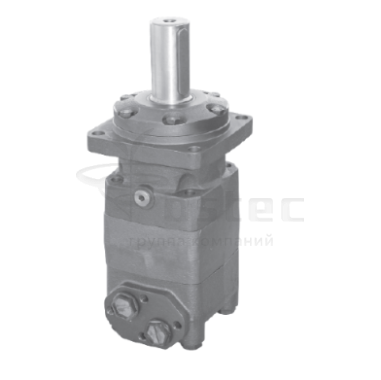

Гидромотор серии MT – относится к категории машин шестеренного принципа действия. Имеют внутреннее зацепление зубьев и отличаются высокими техническими и эксплуатационными характеристиками. Имеют:
- Небольшие размерные параметры.
- Технологические отверстия в корпусе для надежной фиксации в систему.
- Достаточную мощность для обслуживания энергоемких механизмов.
Успешно применяются в качестве базового оборудования на стационарной и мобильной технике, оснащенной гидравлическими системами. Смазка и охлаждение опорных подшипников осуществляется гидравлической жидкостью. Герметичное уплотнение вала выполняется в модификации для систем с высоким или низким внутренним давлением. Монтажная часть вала выполнена под стандартные виды соединений – фланец, призматическая или коническая шпонка, для шлицевого монтажа. На все модификации серии выдается двухлетняя фирменная гарантия производителя.
