Характеристики
Артикул
Давление
0,5–10 бар
Гарантия
2 года

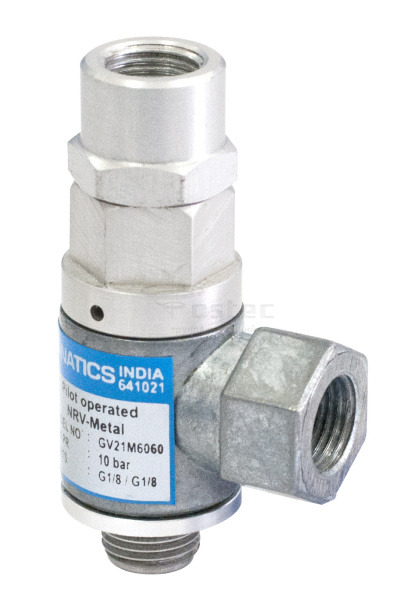

Пневматический обратный клапан с пилотным управлением, трубка 8, R1/8'', канал управления G1/8"
Описание
3 275.10 ₽/шт
Варианты цен
3 275.10 ₽/шт
В корзину
946.29 ₽/шт
Варианты цен
946.29 ₽/шт
В корзину
Пневматический обратный клапан с пилотным управлением, трубка 10, R1/4'', канал управления G1/8"
Описание
3 801.93 ₽/шт
Варианты цен
3 801.93 ₽/шт
В корзину
Пневматический обратный клапан с пилотным управлением, G1/4'', R1/4'', канал управления G1/8"
Описание
3 456.30 ₽/шт
Варианты цен
3 456.30 ₽/шт
В корзину
1 640.91 ₽/шт
Варианты цен
1 640.91 ₽/шт
В корзину
Пневматический обратный клапан с пилотным управлением, трубка 10, R3/8'', канал управления G1/8"
Описание
4 389.17 ₽/шт
Варианты цен
4 389.17 ₽/шт
В корзину
Пневматический обратный клапан с пилотным управлением, трубка 6, R1/4'', канал управления G1/8"
Описание
3 456.30 ₽/шт
Варианты цен
3 456.30 ₽/шт
В корзину
Пневматический обратный клапан с пилотным управлением, G1/2'', R1/2'', канал управления G1/8"
Описание
5 043.52 ₽/шт
Варианты цен
5 043.52 ₽/шт
В корзину
Пневматический обратный клапан с пилотным управлением, G1/8'', R1/8'', канал управления G1/8"
Описание
2 979.80 ₽/шт
Варианты цен
2 979.80 ₽/шт
В корзину
Пневматический обратный клапан с пилотным управлением, трубка 12, R1/2'', канал управления G1/8"
Описание
5 546.86 ₽/шт
Варианты цен
5 546.86 ₽/шт
В корзину
Пневматический обратный клапан с пилотным управлением, трубка 8, R1/4'', канал управления G1/8"
Описание
3 456.30 ₽/шт
Варианты цен
3 456.30 ₽/шт
В корзину
Пневматический обратный клапан с пилотным управлением, трубка 6, R1/8'', канал управления G1/8"
Описание
3 275.10 ₽/шт
Варианты цен
3 275.10 ₽/шт
В корзину
Пневматический обратный клапан с пилотным управлением, трубка 8, R3/8'', канал управления G1/8"
Описание
4 389.17 ₽/шт
Варианты цен
4 389.17 ₽/шт
В корзину
852.33 ₽/шт
Варианты цен
852.33 ₽/шт
В корзину
Пневматический обратный клапан, наружняя резба 1/4, цанга 6
Описание
1 033.54 ₽/шт
Варианты цен
1 033.54 ₽/шт
В корзину
681.19 ₽/шт
Варианты цен
681.19 ₽/шт
В корзину
Пневматический обратный клапан, цанга-цанга, 4-4
Описание
835.55 ₽/шт
Варианты цен
835.55 ₽/шт
В корзину
Пневматический обратный клапан, цанга-цанга, 8-8
Описание
1 120.78 ₽/шт
Варианты цен
1 120.78 ₽/шт
В корзину
Пневматический обратный клапан, цанга-цанга, 8-8
Описание
1 231.52 ₽/шт
Варианты цен
1 231.52 ₽/шт
В корзину
Пневматический обратный клапан, цанга-цанга, 12-12
Описание
2 711.35 ₽/шт
Варианты цен
2 711.35 ₽/шт
В корзину
Показать еще

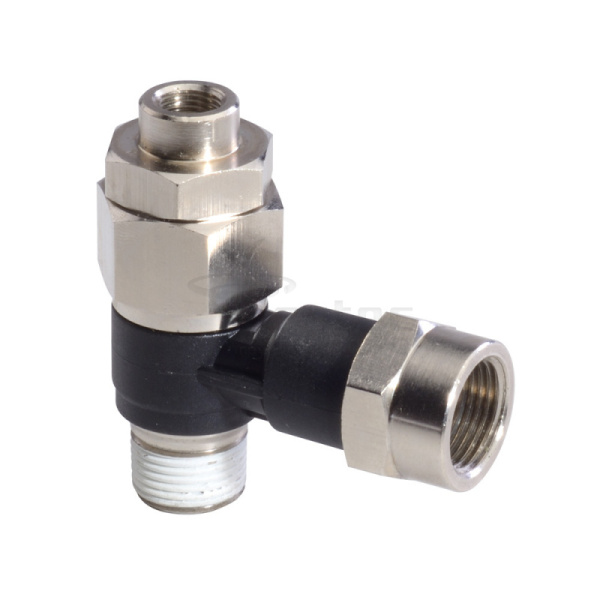

Обратный клапан с пневматическим управлением – G1/8, G1/4, G3/8, G1/2. Обратный клапан с пневматическим управлением (отпирание) используется для стопорения пневмоцилиндра в промежуточном положении. Пока на клапан подано давление управления, воздух может свободно поступать в цилиндр и обратно. При отключении давления управления клапан действует как обычный обратный клапан и перекрывает выход воздуха из цилиндра, тем самым останавливая движение поршня.
1 – вход, 2 – выход, 21 – давление управления. * Давление на входе 6 бар, падение давления 1 бар.
Особенности
- Низкое давление открытия
- Полностью герметичный затвор — мягкое седло из эластомера
- Поворотный на 360°
- Прочный металлический корпус
Технические характеристики
Модель |
G1/8 | G1/4 |
G3/8 |
G1/2 | ||||||
Тип |
Обратный клапан с пневматическим управлением |
|||||||||
Рабочая среда |
Сжатый воздух – сухой / с распыленным маслом |
|||||||||
Диапазон рабочего давления | 0,5–10 бар | |||||||||
Давление воздуха управления |
2–10 бар |
|||||||||
Температура окружающей среды |
от -10 до +60 °C |
|||||||||
Температура среды |
от +5 до +50 °C |
Пример контура
5/2 |
5/3 |
|
|
Резьба |
L |
L1 |
L2 | L3 | L4 |
L5 |
||||
T | T1 | |||||||||
G1/8 |
G1/8 |
12 |
7 | 45 | 53 | 28,5 | 19,5 | |||
G1/4 | G1/4 | 15 | 8 | 51 | 59 | 38,5 | 27 | |||
G3/8 | G3/8 | 18 | 9 | 57 | 66 | 43,5 | 29,5 | |||
G1/2 | G1/2 | 22 | 13 | 69 | 82 | 54 | 37 |
Резьба |
L |
L1 |
L2 | L3 | L4 |
L5 |
||||
T | T1 | |||||||||
G1/8 |
G1/8 |
12 |
7 | 45 | 53 | 28,5 | 19,5 | |||
G1/4 | G1/4 | 15 | 8 | 51 | 59 | 38,5 | 27 | |||
G3/8 | G3/8 | 18 | 9 | 57 | 66 | 43,5 | 29,5 | |||
G1/2 | G1/2 | 22 | 13 | 69 | 82 | 54 | 37 |
1 – вход, 2 – выход, 21 – давление управления. * Давление на входе 6 бар, падение давления 1 бар.
Порядок заказа
При заказе обратного клапана с пневматическим управлением указывайте № для заказа, приведенный в соответствующих таблицах.
