Артикул:
GV163

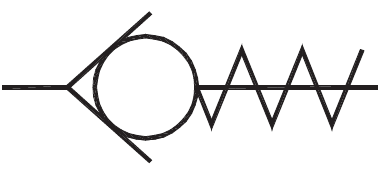

Описание и схемы Пневматический обратный клапан G1/2"
Особенности
- Встраиваемый монтаж.
- Низкое давление срабатывания и закрытия.
- Герметично уплотненное эластомерное седло.
Технические характеристики
| № для заказа | GB160 |
GB161 |
GB162 |
GV163 |
|
Размер |
B1/8 |
B1/4 |
B3/8 |
B1/2 |
|
Среда |
Сжатый воздух |
|||
|
Максимальное рабочее давление |
0,4–10 бар |
|||
|
Температура окружающего воздуха / среды |
5–60° С |
|||
|
Материалы конструкции |
Латунь, нитрил, ацеталь |
|||
|
Гаечный ключ, мм |
3,5 | 7 | 10 | 13 |
|
Расход, л/мин@ |
400 | 1000 | 2800 | 4800 |
|
Вес, кг |
0,068 | 0,098 | 0,102 | 0,232 |
@ Давление на входе 6 бар и перепад давления 1 бар
Эксплуатация
Данный клапан мгновенно закрывается при обратном потоке (от отверстия «ВЫПУСК» до отверстия «ВПУСК») и открывается при низком давлении срабатывания в прямом направлении.
|
№ для заказа |
T1 |
H | L1 |
|
GV160 |
G1/8 |
19 | 40 |
|
GV161 |
G1/4 |
22 | 51 |
|
GV162 |
G3/8 |
24 | 54 |
|
GV163 |
G1/2 |
32 | 63 |
Перечень запасных частей
|
№ |
№ дет. |
Наименование детали |
№ для заказа |
|||
|
GV160 |
GV161 |
GV162 |
GV163 |
|||
| 1 | 1 |
Корпус |
— |
— |
— |
— |
| 2 | 1 |
Уплотнительное кольцо |
650001 | 650112 | 650113 | 650103 |
| 3 | 1 | Седло клапана | 724008 | 724009 | 724010 | 724011 |
| 4 | 1 |
Пружина |
— |
— |
— |
— |
| 5 | 1 | Уплотнительное кольцо | 650009 | 650018 | 650019 | 650020 |
| 6 | 1 | Крышка уплотнения |
— |
— |
— |
— |
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Убедитесь, что фторопластовая лента не проникает в устройство во время затягивания, при этом с цилиндрической резьбой (G) следует использовать уплотнительную прокладку.
|
Артикул
|
GV163 |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
