Характеристики
Артикул
PFC-34-03
Расход
30 л/мин
Давление
350 бар
Гарантия
2 года

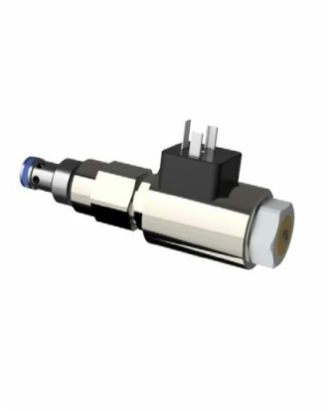

Регулятор расхода с пропорциональным электромагнитным управлением серии PFC-34, 30 л/мин, 350 бар, 24 VDC
Описание
Версия PFC-34 представляет собой двухходовой, тарельчатый, нормально закрытый клапан с электромагнитным управлением, картриджного типа, с посадочной поверхностью 3/4”-16 UNF
При отсутствии напряжения клапан работает в режиме обратного клапана, позволяя потоку переходить от точки 2 в точку 1, блокируя переток от точки 1 в точку 2
При подаче питания траектория потока из точки 1 к 2 не блокируется: поток прямо пропорционален току, поступающему на катушку
Технические характеристики
| Номинальный расход | 30 л/мин | |||
| Макс. зарегистрированный расход | 30 л/мин | |||
| Макс. номинальное давление | 25 МПа (250 бар) | |||
| Масса | 0,13 кг | |||
| Оптим. контроль искажениями | 250 Гц | |||
| Гистерезис клапана | < 5 % | |||
| Защита | IP 67 | |||
| Режим работы (нагрузки) | 100 % | |||
| Монтаж и размеры | См. ТИП КАТУШЕК C38 (Ø 16 мм - 26 w: 35 ВА) | |||
| Корпус клапана | Сталь | |||
| Масса | 0,150 кг | |||
| Примечание |
Давление на канале Т влияет на рабочие характеристики клапана |
|||
| Электрические характеристики: | ||||
|
Управление клапанами PFC-34-03-* выполняется посредством соленоидов, которые запитываются от источника постоянного тока |
||||
|
Напряжение питания: - Напряжение 12 В пост. тока = 012C - Напряжение 24 В пост. тока = 024C |
||||
| При наличии подходящего электропривода для управления входным током клапана | ||||
Код заказа
| (1) |
|
(2) |
|
(3) |
|
(4) |
|
(5) | |||
| PFC | - | 34 | - | 03 | - |
|
- |
|
|||
(1) PFC: пропорциональный распределительный клапан
(2) 34: полость клапана SAE08 (3/4”-16 UNF)
(3) 03: без ручного дублирования
(4) Электрическое напряжение и соленоидные катушки (см. таблицу XXX):
- 0000: катушка отсутствует
- 012C катушка для V12DC
- 024C катушка для V24DC
(5) Опция электрического подключения катушки:
- Обозначение отсутствует: стандартное соединение согласно ISO4400/DIN 43650/A
- C: свободные концы кабеля
(6) Конструкционный номер (от наименьшего к наибольшему) клапана
Габариты катушек
| DIN | FL | AMP | ||||
| ØA | 16,1 | 16,1 | 16,1 | |||
| ØB | 16,1 | 16,1 | 16,1 | |||
| ØC | 20 | 20 | 20 | |||
| ØD | 20 | 20 | 20 | |||
Тип катушек C38 (Ø 16 мм - 26 w: 35 ВА)
|
Катушки согласно стандарту ISO/DIN |
Напряжение DC/RAC |
Номинальный ток (А) |
Сопротивление 20°C (Ώ) |
Номинальная мощность (Вт) |
Класс изоляции |
|||
| C38-012C | 12 В пост. | 1,55 | 7,7 | 18,6 | F | |||
| C38-024C | 24 В пост. | 0,8 | 31 | 19 | ||||
Принципиальная схема

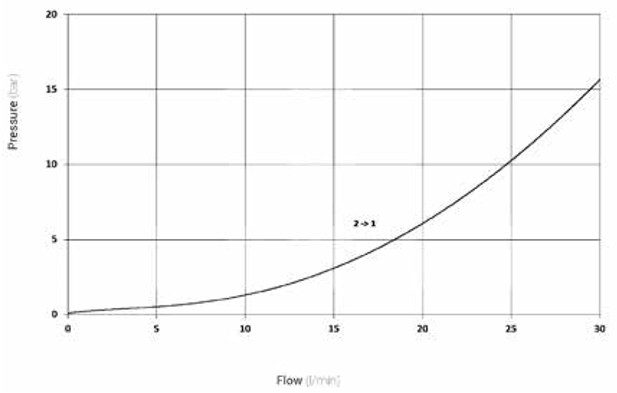

| Диаграмма p - Q |

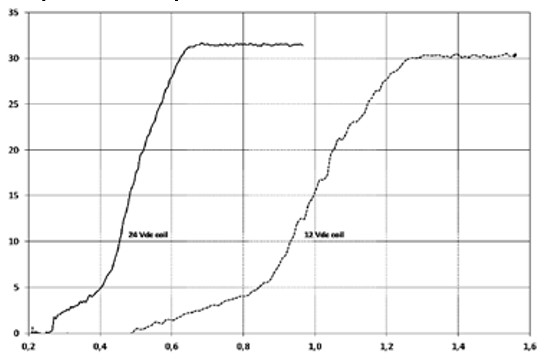

Диаграмма p - I |

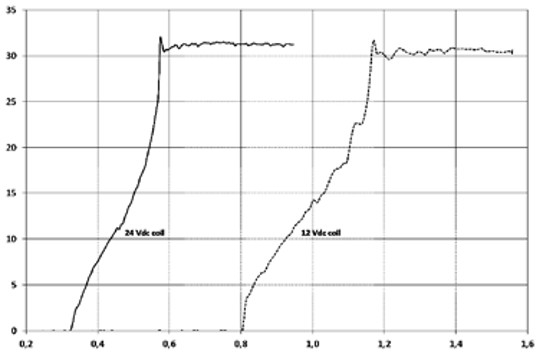

Диаграмма p - I Δp = 250 бар |
|||
 |
 |
 |
|||
Примечание. На графике изменения характеристик продемонстрирована пропускная способность из точки 2 к 1 (при максимальном значении тока 24 В пост. т.)
Кривые p/Q зафиксированы при температуре 40 °C и вязкости 46 сСт.

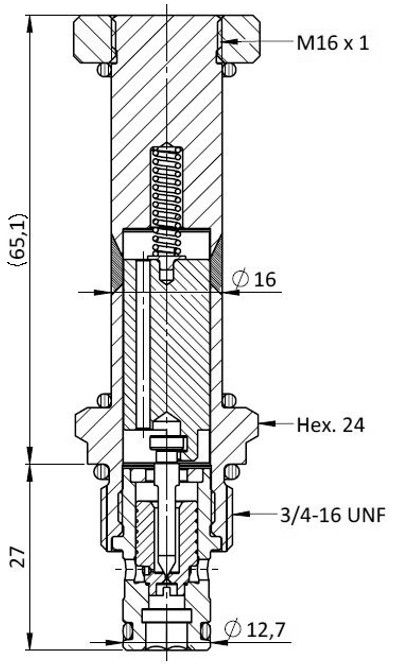

Монтажные размеры
Гидравлические жидкости
Уплотнения и прочие материалы, используемые на стандартных клапанах PFC-34-03-* полностью совместимы с гидравлическими жидкостями на основе минеральных масел с добавлением противовспенивающих агентов и антиоксидантов.Гидравлические жидкости должны быть очищены и отфильтрованы в соответствии с требованиями ISO 4406 класс 19/17/14 и выше, а также должны обладать вязкостью минимум от 10 до 60 сСт.
