Характеристики
Артикул
AMF-MO-BA
Расход
20 л/мин
Давление
250 бар
Гарантия
2 года

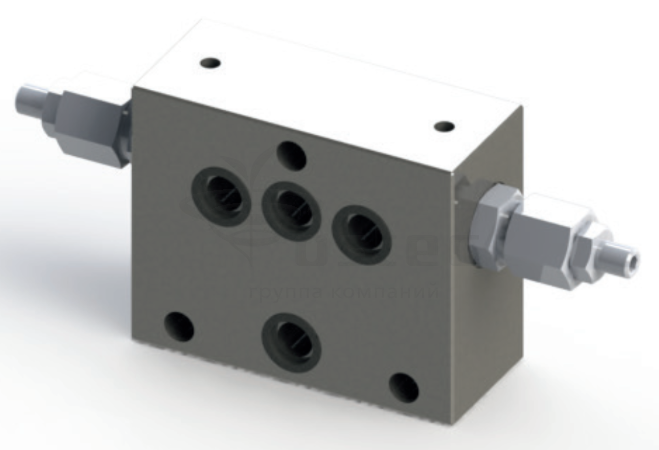

Клапан разгрузки AMF-MO-BA 20л/мин - 25 МПа (250 бар)
Описание
14 862.54 ₽/шт
Варианты цен
14 862.54 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
Модуль AMF-MO-BA разработан для ограничения максимального давления в линиях A и B. Для двух клапанов разгрузки давления можно по отдельности устанавливать разные уровни давления. Основной корпус изготовлен из алюминия с черным анодированием.2. Код для заказа
(1) | (2) | (3) |
(4) |
(5) |
(6) |
|||||
AMF |
— |
MO | / | ВА |
— |
|
— |
/ | 10 |
(1) AMF: Модуль для сборки с 4-ходовым электромагнитным клапаном HDF2-ES
(2) MO: Клапан разгрузки давления
(3) BA: Рабочие линии, в которых установлен клапан в направлении A → T и B → T
(4) Стандартный диапазон давлений до 250 бар
(5) Код, зарезервированный для опций и вариантов
(6) Номер (порядковый) конструкции клапанов
Давление разгрузки достигается, когда гидравлические силы, действующие на поршень 3, уравниваются с усилием на пружине 2; таким образом, значение снижения давления можно изменять, в пределах ди-апазона, путем коррекции сжатия пружины 2. Чтобы увеличить разгрузочное давление, расконтрировав гайку 8, поверните регулировочный винт 9 по часовой стрелке.
Модуль AMF-MO-BA разработан для ограничения максимального давления в линиях A и B. Для двух клапанов разгрузки давления можно по отдельности устанавливать разные уровни давления. Основной корпус изготовлен из алюминия с черным анодированием.
3. Технические характеристики
Макс. расход в линиях P и T |
20 л/мин |
Макс. расход в линиях A и B |
16 л/мин |
Макс. номинальное давление |
25 МПа (250 бар) |
Масса |
1 кг |
4. Установочные размеры (мм)
5. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AMF, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 21/18/15 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.6. Опции
Для линий P и T доступны секционные переходники или ограничители с кольцевым уплотнением.D (mm) | Код |
0 |
3S-00 |
1,0 | 3S-10 |
1,5 |
3S-15 |
2,0 |
3S-20 |
2,5 |
3S-25 |
-
