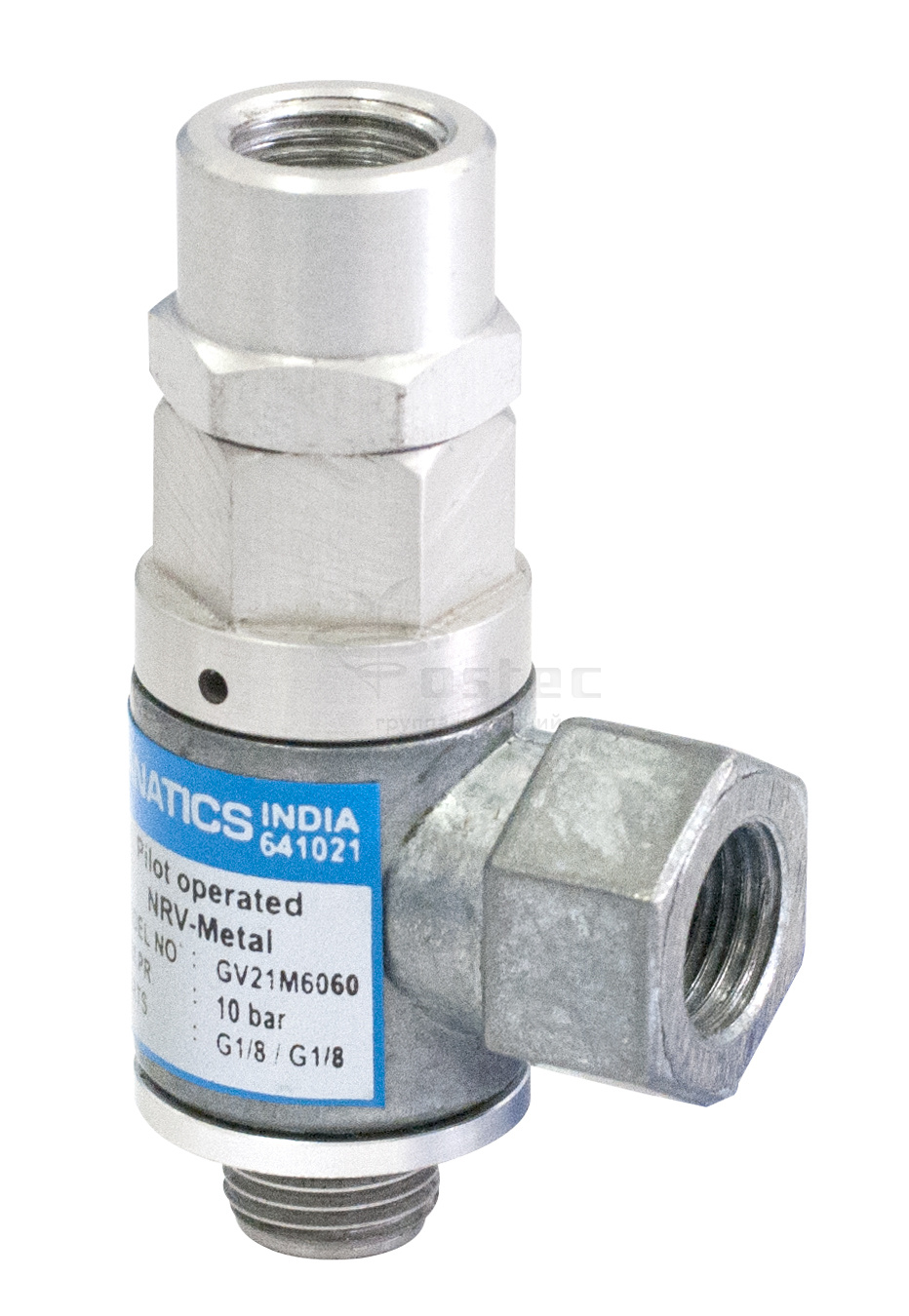

Описание и схемы Пневматический обратный клапан с пилотным управлением металлический, 1/2
Обратный клапан с пневматическим управлением – G1/8, G1/4, G3/8, G1/2. Обратный клапан с пневматическим управлением (отпирание) используется для стопорения пневмоцилиндра в промежуточном положении. Пока на клапан подано давление управления, воздух может свободно поступать в цилиндр и обратно. При отключении давления управления клапан действует как обычный обратный клапан и перекрывает выход воздуха из цилиндра, тем самым останавливая движение поршня.
1 – вход, 2 – выход, 21 – давление управления. * Давление на входе 6 бар, падение давления 1 бар.
Особенности
- Низкое давление открытия
- Полностью герметичный затвор — мягкое седло из эластомера
- Поворотный на 360°
- Прочный металлический корпус
Технические характеристики
|
Модель |
G1/8 | G1/4 |
G3/8 |
G1/2 | ||||||
| Тип |
Обратный клапан с пневматическим управлением |
|||||||||
|
Рабочая среда |
Сжатый воздух – сухой / с распыленным маслом |
|||||||||
| Диапазон рабочего давления | 0,5–10 бар | |||||||||
| Давление воздуха управления |
2–10 бар |
|||||||||
| Температура окружающей среды |
от -10 до +60 °C |
|||||||||
|
Температура среды |
от +5 до +50 °C | |||||||||

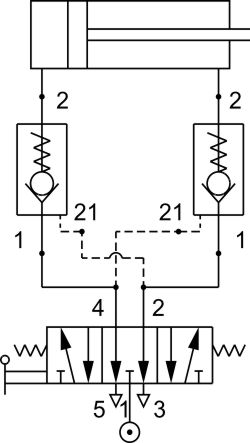

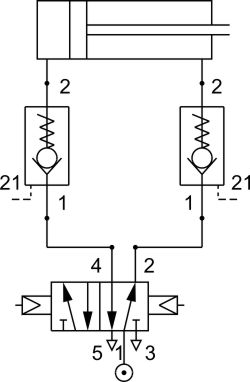

Пример контура
|
5/2 |
5/3 |
 |
 |
|
Резьба |

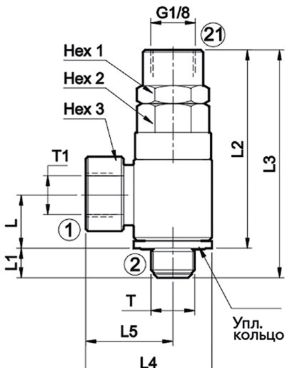

L |
L1 |
L2 | L3 | L4 |
L5 |
||||
| T | T1 | |||||||||
|
G1/8 |
G1/8 |
12 |
7 | 45 | 53 | 28,5 | 19,5 | |||
| G1/4 | G1/4 | 15 | 8 | 51 | 59 | 38,5 | 27 | |||
| G3/8 | G3/8 | 18 | 9 | 57 | 66 | 43,5 | 29,5 | |||
| G1/2 | G1/2 | 22 | 13 | 69 | 82 | 54 | 37 | |||
|
Резьба |
L |
L1 |
L2 | L3 | L4 |
L5 |
||||
| T | T1 | |||||||||
|
G1/8 |
G1/8 |
12 |
7 | 45 | 53 | 28,5 | 19,5 | |||
| G1/4 | G1/4 | 15 | 8 | 51 | 59 | 38,5 | 27 | |||
| G3/8 | G3/8 | 18 | 9 | 57 | 66 | 43,5 | 29,5 | |||
| G1/2 | G1/2 | 22 | 13 | 69 | 82 | 54 | 37 | |||
1 – вход, 2 – выход, 21 – давление управления. * Давление на входе 6 бар, падение давления 1 бар.
Порядок заказа
При заказе обратного клапана с пневматическим управлением указывайте № для заказа, приведенный в соответствующих таблицах.|
Артикул
|
GV21M6363 |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
