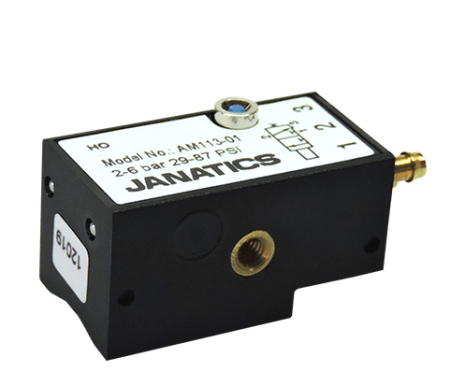

AM113-01 Пневматический бесконтактный магнитный переключатель типа 3/2, серии AM

Пневматический бесконтактный переключатель

Особенности изделий

• Элегантный и компактный дизайн
• Плавная работа
• Индикация работы датчика
• Быстрый отклик

Функция

Бесконтактный переключатель в принципе похож на 3/2-ходовой клапан, который приводится в действие магнитным полем или железной деталью, что, в свою очередь, запускает пневматический сигнал.

Применение

Бесконтактное определение положения пневматического цилиндра и аналогичные применения. Пневматический бесконтактный выключатель с внутренним магнитным датчиком активируется, когда поршень цилиндра, оснащенный магнитом, приближается к выключателю.

Технические характеристики

Работа

A. Переключатель на пневматическом цилиндре

Максимальная скорость срабатывания при сканировании промежуточного положения может составлять около 1 м/с (без учета объема груза). Это зависит от цилиндра, от последующего элемента, от длины труб и от давления. Плотность потока на лицевой стороне бесконтактного датчика должна составлять не менее 7 Мтл.

Б. Выключение при наличии железной детали

Активная поверхность для выключения с железными деталями отмечена белой точкой. Рабочие расстояния и гистерезис для срабатывания в направлении Z с железной деталью диаметром 6 мм и длиной ≥ 20 мм.



Рабочие расстояния и гистерезис для других направлений и других видов исполнительных элементов можно определить опытным путем.

Детали размеров

Виды монтажа

Установите бесконтактный переключатель с помощью подходящего кронштейна/зажима на соответствующие цилиндры, как указано ниже.

Минимальное расстояние в 20 мм между соседними пневматическими бесконтактными выключателями предотвратит взаимные помехи.





* Поставляется с крепежными винтами

Рекомендуемые принадлежности

Полиуретановая трубка: внеш. диам. - Ø4, внутр. диам. - Ø2,5

Деталь №: WH00B04-21

Предупреждение

1. Расстояние от железных деталей должно составлять не менее 15 мм.
2. Для предотвращения неисправностей держите датчики на расстоянии от магнитного поля.
3. Убедитесь, что под выключатель не попала железная стружка. Выпускное отверстие (3) не должно быть закрыто, так как любое ограничение выхода воздуха может нарушить работу выключателя.
