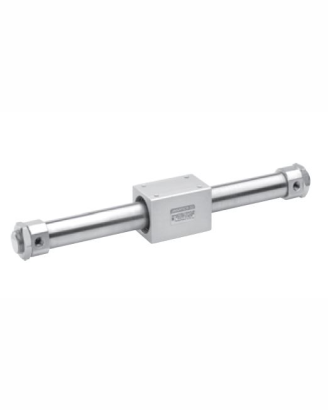

Бесштоковый пневмоцилиндр с магнитной связью Ø25 мм

A411 - Магнитный

Особенности изделий

• Двойного действия магнитносвязанный без механического соединения
• Гильза из нержавеющей стали, легковесный и надежный
• Герметичная и воздухонепроницаемая конструкция
• Грязе- и пыленепроницаемая конструкция
• Компактная конструкция для длинного хода
• Каретка может свободно вращаться на 360° вокруг оси цилиндра
• Эластомерный торцевой демпфер

Применение

Данный герметичный бесштоковый цилиндр широко используется, где окружающая среда заполнена пылью / грязью / шелухой и т.д., а также для общих применений, таких как открытие/закрытие дверей, упаковочное оборудование, подача, перегрузка, перемещение и т.д.

Технические характеристики

* На предмет цилиндров с нестандартными или удлинёнными штоками обращайтесь в компанию Остек-АртТул

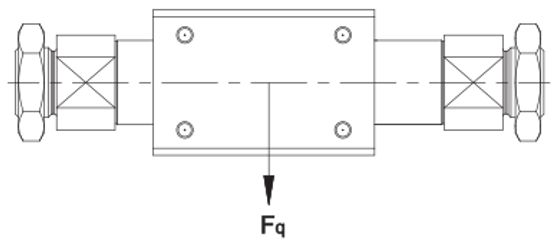

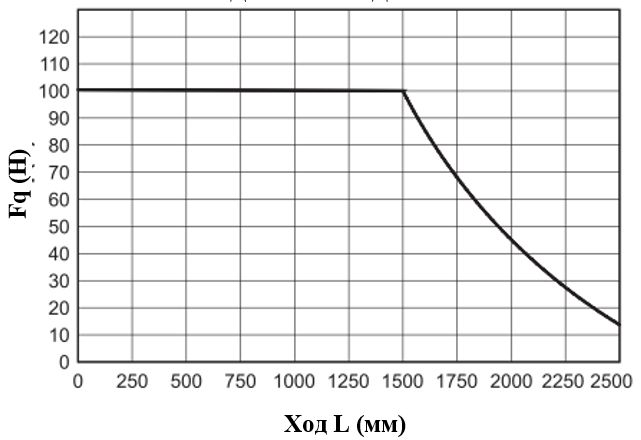

** См. график допустимой силы Fq, зависящую от длины хода L, для выбора нагрузки.

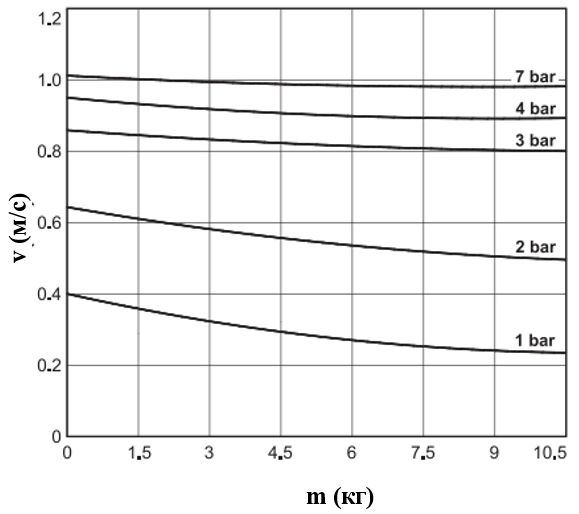

Сила на выходе (сила в Н: 1Н = 0,1 кгс)

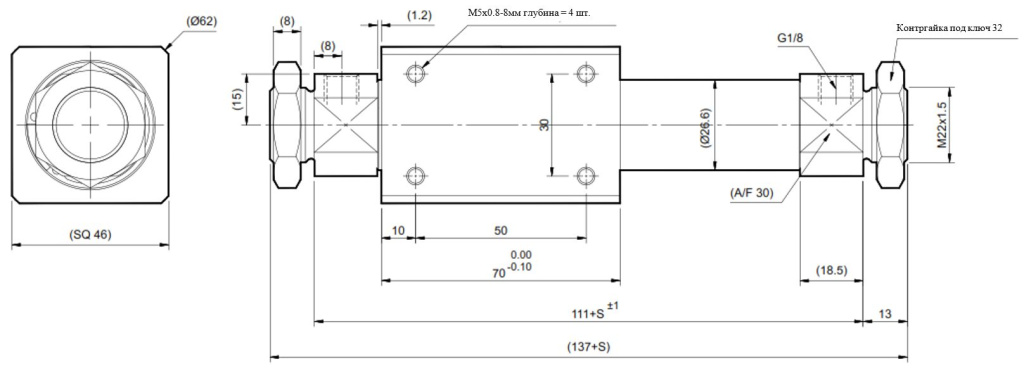

Базовый цилиндр - Ø25 мм

Способы монтажа магнитносвязанного бесштокового цилиндра серии А411

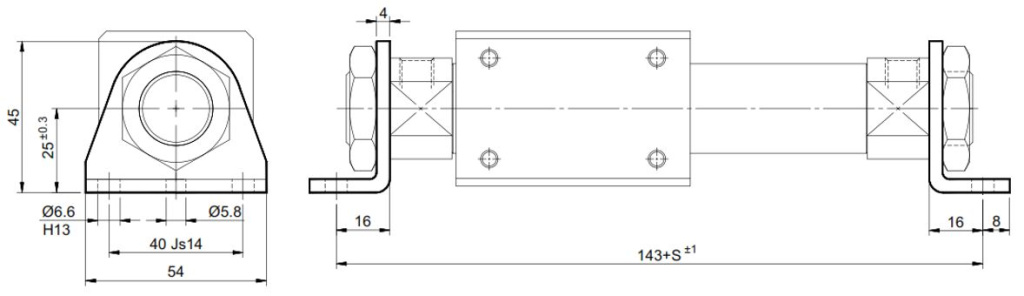

Монтаж на двух лапах

№ для заказа: MS122

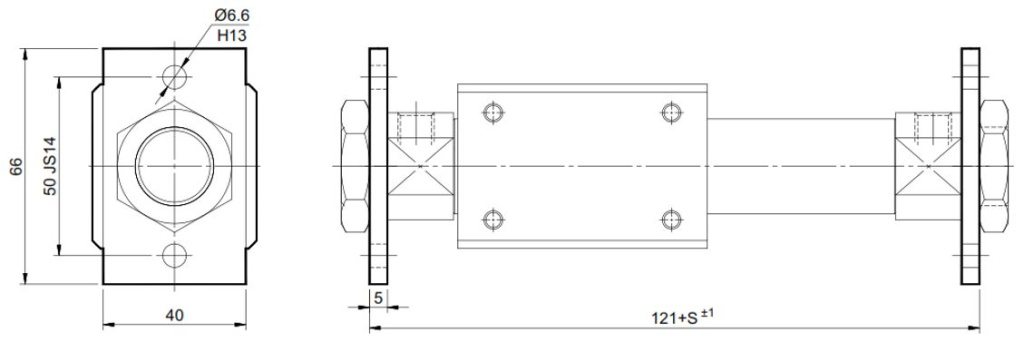

Фланцевое крепление

№ для заказа: MF122

Способ крепления/зажима груза:

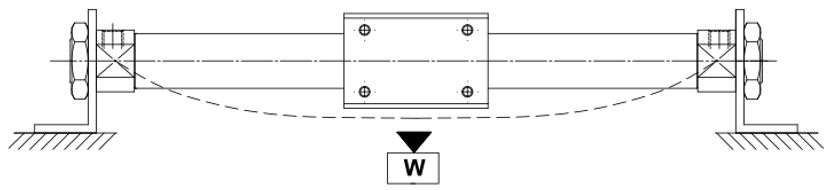

Когда цилиндр установлен горизонтально, прогиб окажется больше в центре цилиндра из-за его веса, приложенного непосредственно к корпусу, как показано ниже, и величина прогиба больше для цилиндра с большим ходом. Поэтому следует рассмотреть метод соединения, который сможет учесть этот прогиб.

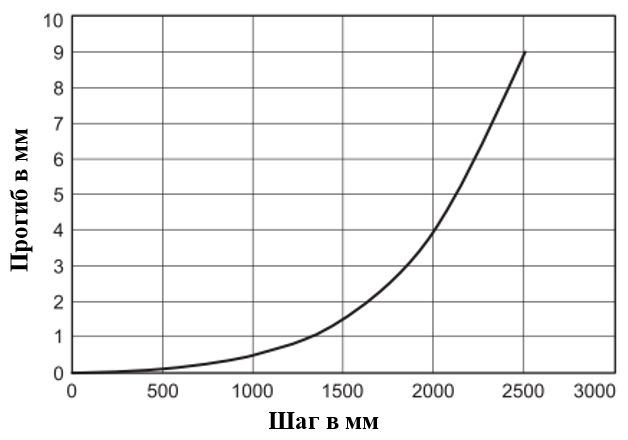

Примечание: Когда нагрузка прикладывается непосредственно к корпусу, она не должна превышать максимального значения, как показано на графике зависимости хода от прогиба.

Предупреждение

• Обеспечьте полное завершение длины хода.
• Избегайте защемления пальцев или рук во время движения цилиндра.
• Не прикладывайте нагрузку, превышающую допустимую по спецификации.
• Не эксплуатируйте цилиндр с зафиксированным ползуном.
• Закрепите цилиндр с помощью пластины с обеих сторон.
• Не царапайте и не делайте вмятин на периферии трубы цилиндра.
• Ствол цилиндра, очиститель или ползунок могут быть повреждены и привести к сбоям в работе.
• Обратите внимание на ползунок против вращения.
• Ползунок свободно поворачивается на 360° с помощью внешнего вала для остановки вращения.
• Цилиндр может выйти из строя, если рядом находится магнитное вещество, например, стальная пластина. Переместите магнитное вещество в сторону от цилиндра.
• Проверьте расположение внешнего ползуна и магнитного поршня.

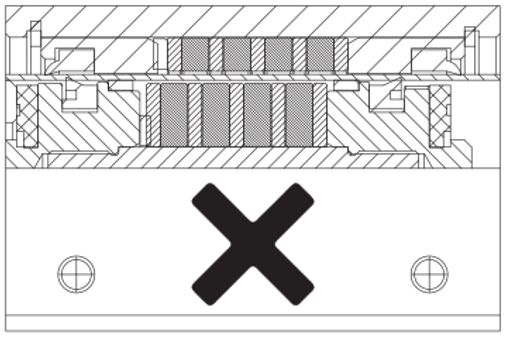

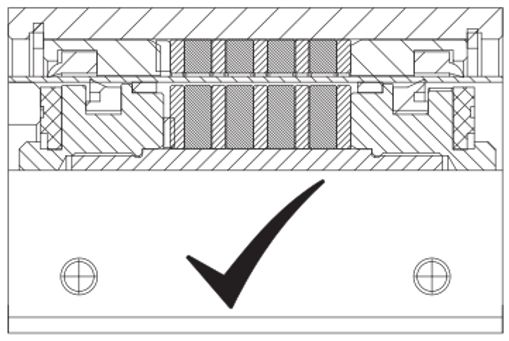

• Если магнитное соединение находится не в правильном положении (см. рис. 2), в конце хода вручную верните внешний ползун в правильное положение (или поправьте поршневой узел с помощью давления воздуха).

• Будьте осторожны, так как сила притяжения магнитов очень большая.
• При извлечении внешнего ползуна и магнитно-поршневого узла из трубы цилиндра для технического обслуживания и т.д. соблюдайте осторожность, поскольку магниты, установленные в каждом ползуне, обладают очень большой силой притяжения.
• При остановке внешнего ползуна в промежуточном положении с помощью внешнего стопора.
• При превышении допустимого значения давления свыше 4 бар внешний ползун может отсоединиться от магнитного соединения.
• Не разбирайте магнитные компоненты в узле внешнего ползуна и узле поршневого магнита.
• Это может привести к потере силы удержания и неисправности.
• Выберите фитинг на входе и выходе для подключения воздуха с размером шестигранника не более 14 мм.
• Не используйте цилиндр в условиях воздействия влаги, пыли, жидкости или смазочно-охлаждающей жидкости.
• Метод затяжки контргайки.
• Перед затягиванием контргайки крепко удерживайте торцевую крышку со стороны затяжки с помощью подходящего гаечного ключа, чтобы предотвратить вращение, а затем затяните ее в соответствии с рекомендуемым моментом затяжки.

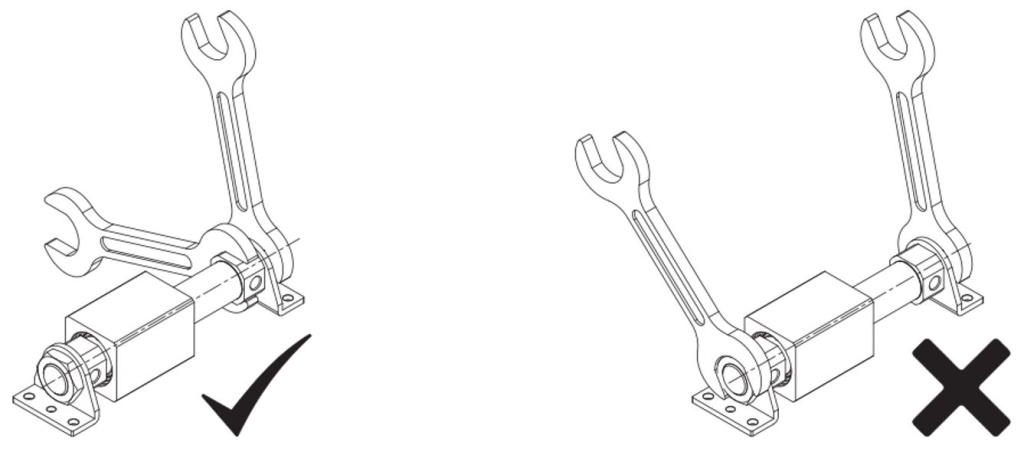

• Не затягивайте один конец контргайки, удерживая другой конец контргайки, так как это может повредить резьбу в стволе и торцевых крышках. Для лучшего понимания см. прилагаемое изображение.

Порядок заказа

Пример заказа

№ для заказа стандартного цилиндра с поршнем диам. 25 мм, ходом 100 мм с монтажом на двух лапах: A411 025 0100 D

Примечание:

При заказе цилиндра с поршнем диам. 25, ходом 100 мм будет поставлен базовый цилиндр A411 025 0100.
Для повторного заказа, при указании данных с паспортной таблички цилиндра, отдельно указывайте вид монтажа.
При заказе принадлежностей указывайте номера деталей из соответствующих таблиц.
При заказе отдельных монтажных комплектов (если они требуются отдельно) необходимо использовать нижеуказанный номер для заказа.
