Характеристики
Артикул
А108, А109
Давление
0,5 – 10 бар
Температура окружающей среды
от -10° до +150° С
Гарантия
2 года
Серия цилиндра
—
A17
Форма цилиндра
—
Квадратный на шпильках, ISO 15552
Диаметр поршня, мм
—
250
Ход, мм
—
250
Магнит
—
Да

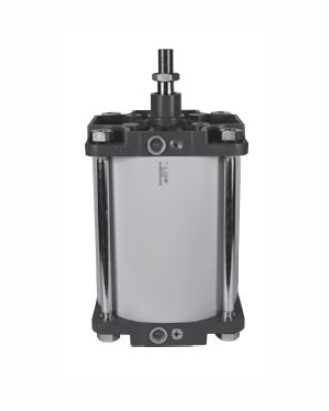

Пневмоцилиндр базовый, без магнита, 320x100, гильза из низкоуглеродистой стали
Описание

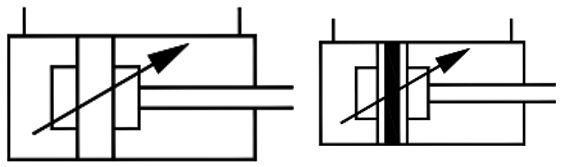

A108 - Немагнитный A109 - Магнитный
Пневматические цилиндры двойного действия (Ø160, 200, 250, 320, 350 мм)
Особенности изделий
- Корпус изготовлен из мягкой стали / армированный волокном пластик
- Длительный срок эксплуатации
- Низкий коэффициент трения
- Регулируемая амортизация на обоих концах
- Серия из армированного волокном пластика:
– Прекрасная тепловая стабильность и низкая электропроводность
– Устойчивость формы и ударная прочность
– Облегченная конструкция
– Также доступна магнитная версия - Дополнительно: Шток поршня и гайка штока из нержавеющей стали (SS 304)
Применение
Данный герметичный бесштоковый цилиндр широко используется, где окружающая среда заполнена пылью / грязью / шелухой и т.д., а также для общих применений, таких как открытие/закрытие дверей, упаковочное оборудование, подача, перегрузка, перемещение и т.д.Технические характеристики
| Диаметр цилиндра Ø (мм) | 160 | 200 | 250 | 320 | 350 | |||
|
Ход тормозной подушки (мм) |
40 | |||||||
|
Стандартная длина хода * (мм) |
100, 125, 160, 200, 250, 300, 320, 400, 500, 675, 800, 900, 1000 | |||||||
|
Среда |
Сжатый воздух - фильтрованный - воздушно–масляная смесь | |||||||
|
Рабочее давление (бар) |
0,5–10 бар | |||||||
|
Температура окружающей среды |
Нормальная | от -10° до +80° С (нитриловые уплотнения) | ||||||
| Высокотемпературные применения | от +5° до +150° С макс.(нитриловые уплотнения) # | |||||||
|
Температура среды |
от +5° до +50°С | |||||||
| Материалы конструкции |
Корпус: мягкая сталь / стеклопластик Торцевая крышка: Чугун Шток поршня: Нержавеющая сталь Уплотнения: Нитрил / Витон # Иное: Латунь, бронза, полиуретан |
|||||||
| Принадлежности | Доступны по запросу | |||||||
* На предмет цилиндров с нестандартными или удлинёнными штоками обращайтесь в компанию Остек-АртТул.
# Для применения с корпусом из мягкой стали.
Усилие на выходе в Н (1Н = 0,1 кгс)
|
Диаметр цилиндра Ø (в мм) |
Ø штока (в мм) |
|
Рабочее давление в бар | |||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||
|
Ø160 |
32 | Выдвижение | 3619 | 5429 | 7238 | 9048 | 10857 | 12667 | 14476 | 16286 | 18096 | |||
| Втягивание | 3474 | 5212 | 6949 | 8686 | 10423 | 12160 | 13897 | 15635 | 17372 | |||||
|
Ø200 |
32 | Выдвижение | 5655 | 8482 | 11310 | 14137 | 16965 | 19792 |
22619 |
25447 | 28274 | |||
| Втягивание | 5510 | 8265 | 11020 | 13775 | 16530 | 19285 | 22040 | 24795 | 27550 | |||||
|
Ø250 |
40 |
Выдвижение | 8836 | 13254 | 17671 | 22089 | 26507 | 30925 | 35343 | 39761 | 44179 | |||
| Втягивание | 8610 | 12914 | 17219 | 21524 | 25829 | 30133 | 34438 | 38743 | 43048 | |||||
|
Ø320 |
40 | Выдвижение | 14476 | 21715 | 28953 | 36191 | 43429 | 50668 | 57906 | 65144 | 72382 | |||
| Втягивание | 14250 | 21375 | 28501 | 35626 | 42751 | 49876 | 57001 | 64126 | 71251 | |||||
|
Ø350 |
40 | Выдвижение | 17318 | 25977 | 34636 | 43295 | 51954 | 60613 | 69272 | 77931 | 86590 | |||
| Втягивание | 17092 | 25638 | 34184 | 42730 | 51275 | 59821 | 68367 | 76913 | 85459 | |||||
(Вышеуказанные значения приведены с учетом потери на трение)

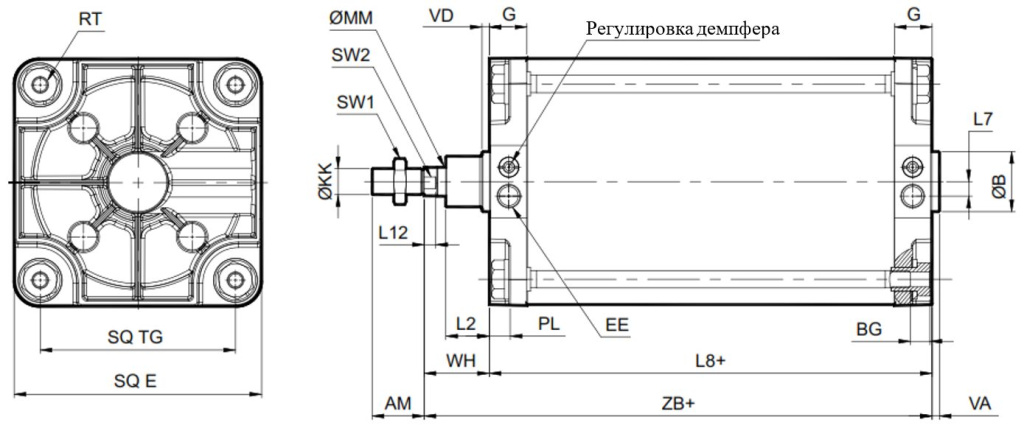

Базовый цилиндр
+ Дополнительный ход
| Диаметр поршня Ø | KK | AM | ММ | SW2 | L12 | SW1 | Вe11 | VD | ВА | L2 | E макс. | G | TG | RT | BG мин. | EE | PL | L7 | WH ±2,2 | ZB | L8 | Ход доп. | |||
|
160 |
M27 X 2 | 54 | 32 | 27 | 13 | 41 | 65 | 18 | 18 | 57 | 183 | 36 | 140 | M16 | 25 | G1/2 | 20 | 12 | 78 | 229±1,1 | 15111,5 |
+4 0 |
|||
|
200 |
M27 X 2 | 54 | 32 | 27 | 13 | 41 | 75 | 18 | 18 | 59 | 222 | 36 | 175 | M16 | 25 | G1/2 | 20 | 12 | 79 | 240±1,6 | 16111,5 | ||||
| 250 | M36 X 2 | 72 | 40 | 36 | 16 | 55 | 70 | 15 | 15 | 70 | 270 | 45 | 220 | M20 | 25 | G3/4 | 23 | 15 | 102 | 280±2 | 17811,6 |
+5 0 |
|||
| 320 | M36 X 2 | 72 | 40 | 36 | 16 | 55 | 83 | 10 | 10 | 60 | 342 | 52 | 270 | M24 | 27 | G1 | 27 | 20 | 90 | 302±2 | 21212,2 | ||||
| 350 | M36 X 2 | 72 | 40 | 36 | 16 | 55 | 83 | 10 | 10 | 60 | 378 | 52 | 290 | M24 | 27 | G1 | 27 | 20 | 90 | 303±2 | 21312,2 | ||||

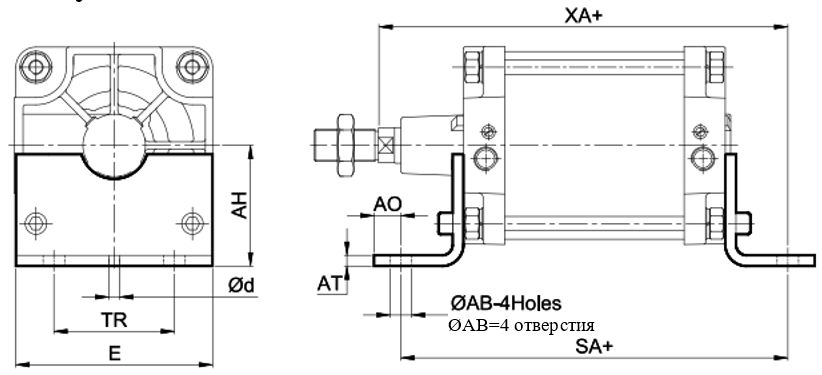

ВИДЫ МОНТАЖА ПНЕВМОЦИЛИНДРА серии A108, A109
На двух лапах
+ Дополнительный ход
| Диаметр цилиндра Ø | TR ±0,3 | AB H14 | AH Js16 | AO макс. | AT | E | SA ±2 | d* | XA ±2 | № для заказа | |||
|
160 |
115 | 18,5 | 115 | 17 | 10 | 182 | 271 | 11,8 | 288 | ML0160 | |||
|
200 |
135 | 24 | 135 | 30 | 12 | 222 | 300 | 11,8 | 309 | ML0200 | |||
|
250 |
165 | 28 | 165 | 35 | 20 | 265 | 327 | 11,8 | 355 | ML0250 | |||
| 320 | 270 | 35 | 200 | 40 | 23 | 335 | 376 | 11,8 | 388 | ML0320 | |||
* Подходит для рассверловки

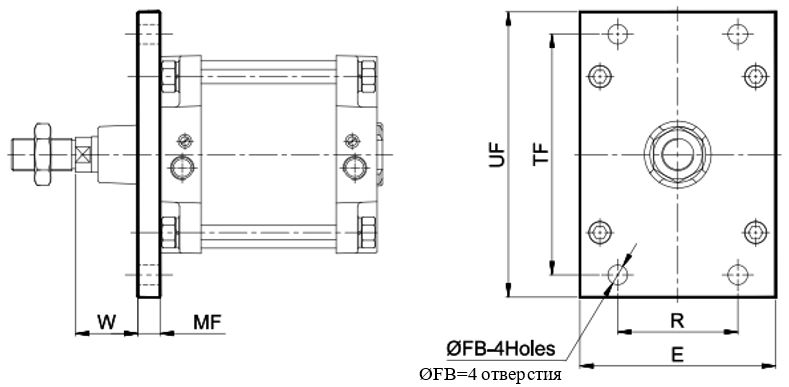

Передний фланец
+ Дополнительный ход
| Диаметр цилиндра Ø | TF ±0,3 | R ±0,3 | FB H13 | MF | UF | E | W ±2,5 | № для заказа | |||
|
160 |
230 | 115 | 18 | 20 | 276 | 182 | 59 | MF0160 | |||
|
200 |
270 | 135 | 22 | 25 | 320 | 222 | 54 | MF0200 | |||
|
250 |
330 | 165 | 26 | 25 | 390 | 265 | 77 | MF0250 | |||
| 320 | 400 | 200 | 33 | 30 | 470 | 335 | 60 | MF0320 | |||

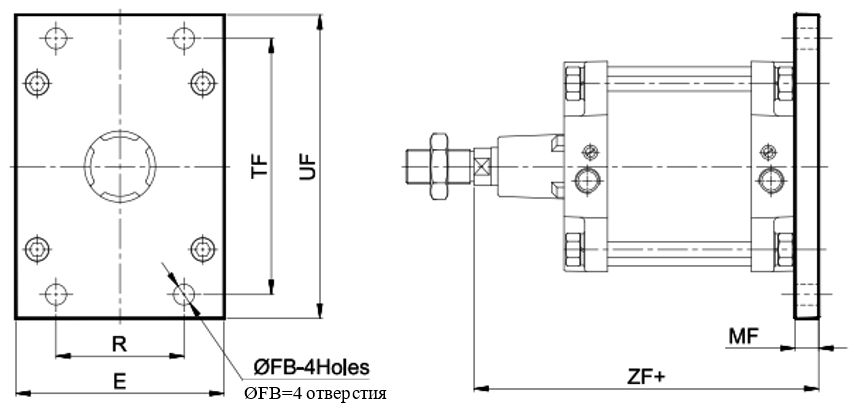

Задний фланец
+ Дополнительный ход
| Диаметр цилиндра Ø | TF ±0,3 | R ±0,3 | FB H13 | MF | UF | E | ZF ±2 | № для заказа | |||
|
160 |
230 | 115 | 18 | 20 | 276 | 182 | 249 | MF0160 | |||
|
200 |
270 | 135 | 22 | 25 | 320 | 222 | 264 | MF0200 | |||
|
250 |
330 | 165 | 26 | 25 | 390 | 265 | 301 | MF0250 | |||
| 320 | 400 | 200 | 33 | 30 | 470 | 335 | 332 | MF0320 | |||

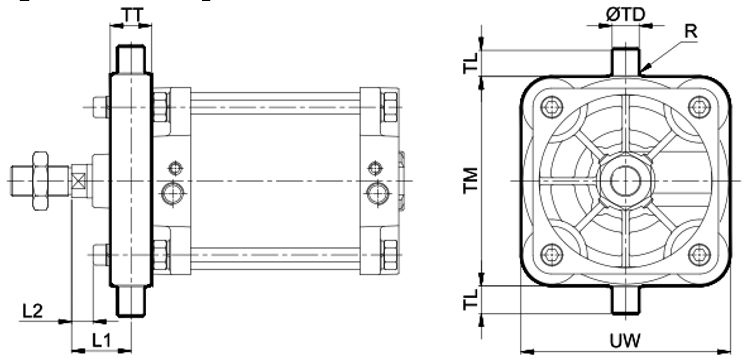

Передняя цапфа
+ Дополнительный ход
| Диаметр цилиндра Ø | TD e9 | TL h14 | TM h14 | UW | TT | R | L1 ±2,5 | L2 Приблиз. | № для заказа | |||
|
160 |
32 | 32 | 200 | 195 | 49 | 2,5 | 53,5 | 9,5 | MT0160 | |||
|
200 |
32 |
32 | 250 | 248 | 49 | 2,5 | 54,5 | 10,5 | MT0200 | |||
|
250 |
40 |
40 | 320 | 318 | 60 | 3,2 | 72 | 18 | MT0250 | |||
|
320 |
50 | 50 | 400 | 398 | 70 | 3,2 | 58 | 28 | MT0320 | |||

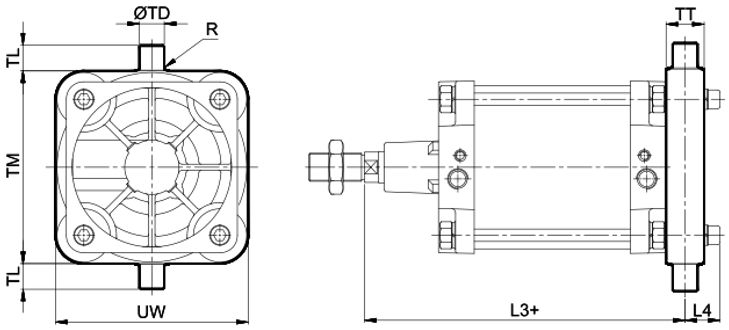

Задняя цапфа
+ Дополнительный ход
| Диаметр цилиндра Ø | TD e9 | TL h14 | TM h14 | UW | TT | R | L3 ±1,8 | L4 | № для заказа | |||
|
160 |
32 | 32 | 200 | 195 | 49 | 2,5 | 253,5 | 44 | MT0160 | |||
|
200 |
32 |
32 | 250 | 248 | 49 | 2,5 | 263,5 | 44 | MT0200 | |||
|
250 |
40 |
40 | 320 | 318 | 60 | 3,2 | 310 | 30 | MT0250 | |||
|
320 |
50 | 50 | 400 | 398 | 70 | 3,2 | 335 | 30 | MT0320 | |||

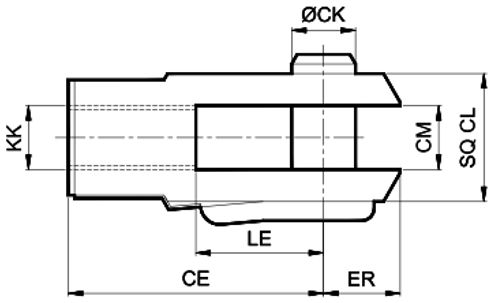

Дополнительные принадлежности для пневмоцилиндра серии A108, A109
| Диаметр цилиндра Ø | KK | CE | CK | CM B12 | LE | ER макс. | CL | № для заказа | |||
| 160 и 200 | M27 x 2 | 110 | 30 | 30 | 55 | 45 | 55 | AF030 | |||
| 250 - 350 | M36 x 2 | 144 | 35 | 35 | 72 | 53 | 70 | AF035 | |||

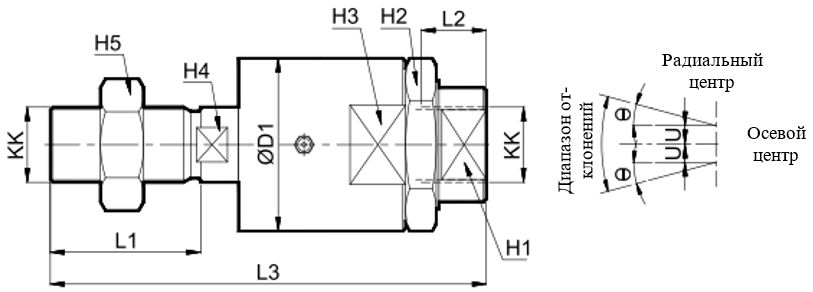

Позиционер штока
| Диаметр цилиндра Ø | KK | L1 | L2 | L3 | H1 | H2 | H3 | H4 | H5 | ØD | U | θ° | № для заказа | |||
| 160 и 200 | M27 x 2 | 54 | 42 | 157 | 41 | 55 | 55 | 24 | 41 | 62 | 1,5 | 5 | AR027 | |||
| 250 - 350 | M36 x 2 | 72 | 55 | 251 | 60 | 75 | 75 | 32 | 55 | 80 | 1,5 | 5 | AR03 | |||

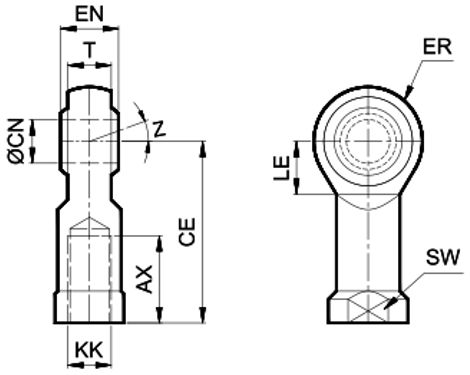

Наконечник штока со сферическим шарниром (ISO 8139)
| Диаметр цилиндра Ø | KK | CN H9 | T |
EN h12 |
CE | LE мин. | ER макс. | AX | SW | Z | № для заказа | |||
| 160 и 200 | M27 x 2 | 30 | 25 | 37 | 110 | 36 | 35 | 51 |
41 |
15° | AP027 | |||
|
250 - 350 |
M36 x 2 | 35 | 28 | 43 | 125 | 41 | 40 | 56 | 50 | AP036 | ||||
Порядок заказа
| A |
|
108 |
|
160 |
|
250 |
|
F4 |
|
2 | |
|
|
|
|
|
|
|
||||||
|
Модель |
Отверстие цилиндра (мм) |
Ход, мм
|
Крепления и принадлежности
|
Переменные
|
|||||||
|
108 Немагнитный |
160 - Ø160 |
100 - 100 |
1 - Отсутствует |
1 - Корпус - мягкая сталь (немагнитный только). Уплотнения - нитрил |
|||||||
| 109 Магнитный |
200 - Ø200 |
125 - 125 |
F5# - Монтаж на лапе |
2 - Корпус - мягкая сталь (немагнитный только). Уплотнения - витон |
|||||||
|
|
250 - Ø250 |
160 - 160 |
F4# - Передний фланец |
3 - Корпус - уплотнения из стеклопластика - нитрил | |||||||
|
320 - Ø320 |
200 - 200 |
R1# - Задний фланец |
|
||||||||
| 350 - Ø350 |
250 - 250 |
C1# - Передняя цапфа |
|||||||||
|
|
300 - 300 |
C2# - Задняя цапфа |
|||||||||
|
320 - 320 |
F1 - Вилка штоковой камеры |
||||||||||
|
400 - 400 |
F2 - Позиционер штока |
||||||||||
| 500 - 500 | F3 - Сферическая проушина штока | ||||||||||
| 575 - 575 |
|
||||||||||
| 675 - 675 | |||||||||||
| 775 - 775 | |||||||||||
|
900 - 900 |
|||||||||||
|
1000 - 1000 |
|||||||||||
№ для заказа немагнитного цилиндра с отверстием диам. 160 мм, ходом 250 мм с монтажом на переднем фланце, рассчитанного на высокую температуру: A108160250-F4-2
Примечание:
При заказе в качестве магнитного цилиндра диаметром 250, ходом 200 мм со стеклопластиковым корпусом поставляется A109250200-1-3.
Для повторного заказа, при указании данных с паспортной таблички цилиндра, отдельно указывайте вид монтажа.
При заказе Принадлежностей указывайте номера, представленные в соответствующих таблицах.
Для заказа магнитных датчиков, см. соответствующие размеры отверстия цилиндра (от Ø160 до 250) из серии A17 (стр. № 1.3.6 и 1.3.7).
Магнитные датчики AM5024-0-FL-04, AM5024-1-FL-04, AM5024-2-FL-04, AM5024-3-FL-04 можно использовать и для Ø320, и для Ø350.
При отдельном заказе Монтажных комплектов (если они требуются отдельно) необходимо использовать нижеуказанные но-мера для заказа.
| Диаметр цилиндра |
Монтаж на лапе* |
Передний / задний фланец* | Передняя / задняя цапфа* | |
|
|
 |
|
 |
|
|
160 |
ML0160 | MF0160 | MT0160 | |
| 200 | ML0200 | MF0200 | MT0200 | |
|
250 |
ML0250 | MF0250 | MT0250 | |
| 320 | ML0320 | MF0320 | MT0320 | |
