Пневматические цилиндры, серия A23T, A24T

Характеристики

Артикул

A23T, A24T

Давление

0,5 – 10 бар

Температура среды

5 - 60° С

Гарантия

2 года

Каталог

Товары
Характеристики

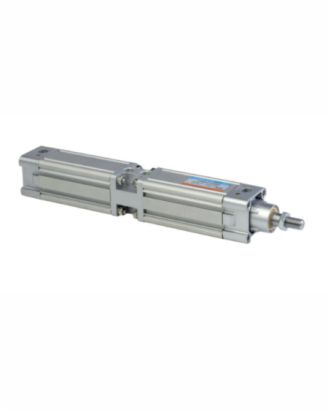

Пневмоцилиндр тандемный Серия А23Т, с магнитом, 50x80

Нет в наличии

Артикул: A23T050080S

Серия цилиндра

—

A23T

Форма цилиндра

—

Квадратный, тандемный, ISO 15552

Диаметр поршня, мм

—

Ход, мм

—

Магнит

—

Да

Пневмоцилиндр тандемный Серия А23Т, с магнитом, 50x80

Описание

15 633.37 ₽/шт

Варианты цен

15 633.37 ₽/шт

Подробности

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Тандемные цилиндры — серия A23T, A24T — Ø32–125 мм.

Тандемный цилиндр состоит из двух или более цилиндров, расположенных один за другим, но выполненных как единое устройство. При последовательном соединении двух или трех цилиндров с одинаковым диаметром поршня и ходом усилие в расширенном состоянии может быть удвоено или утроено по сравнению с одним цилиндром. Сила на обратном ходу соответствует силе цилиндра с соответствующим диаметром поршня.

Особенности изделий

Регулируемая амортизация на обоих концах.
С широким ассортиментом креплений согласно требованиям стандартов ISO 15552 / VDMA 24562.
Магнитное и немагнитное исполнение.
Корпус цилиндра из алюминиевого профиля (квадратного).
Магнитный датчик, общий для всех размеров (см. каталог магнитных датчиков).
Шток поршня — нержавеющий (материал SS 303 по требованию).**

Технические характеристики

Ø цилиндра	32 мм	40 мм	50 мм	63 мм	80 мм	100 мм	125 мм
Ход тормозной подушки	15 мм	15 мм	15 мм	13 мм	19 мм	19 мм	29 мм
Стандартная длина хода *	25 мм, 50 мм, 80 мм, 100 мм, 125 мм, 160 мм, 200 мм, 250 мм, 300 мм, 320 мм, 400 мм, 500 мм						50 мм, 80 мм, 100 мм, 125 мм, 160 мм, 200 мм, 250 мм, 300 мм, 320 мм, 400 мм, 500 мм
Среда	Сжатый воздух, фильтрованный, воздушно-масляная смесь
Рабочее давление	0,5–10 бар
Температура среды	5–60° C
Материалы конструкции	Алюминий, латунь, нитрил, сталь, ацеталь, полиуретан
Виды монтажа	Базовый цилиндр, монтаж на лапе, передний фланец, задний фланец, проушина, проушина со сферическим шарниром, вилка, вилка со шкворнем, передняя цапфа, задняя цапфа
Принадлежности	Опора угловая, опора угловая со сферическим шарниром, кронштейн для настенного монтажа, кронштейн цапфы, вилка штока, позиционер штока, наконечник штока со сферическим шарниром

* Для получения информации о цилиндрах с нестандартными или удлиненными штоками обращайтесь к своему региональному дилеру или в компанию Остек-АртТул.
** Необходимо указать специальный номер заказа.

Примечание

Для получения подробных данных о принадлежностях и креплениях цилиндра см. раздел каталога пневмоцилиндры серии A23, A24 (страница 42), а для получения данных о магнитном датчике см. каталог серии AM4

Тандемные цилиндры — серия A23T, A24T Ø32–125 мм

+S = дополнительный ход +2S = дополнительный двойной ход

Ø поршня	KK	AM	ММ	SW2	SW1	Вe11	VD	VA	L2	E макс.	G	TG	RT
32	M10x1,25	22	12	10	17	30	6	4	18,5	45	25,5	32,5	M6
40	M12x1,25	24	16	13	19	35	6,5	4	20,5	51	29	38	M6
50	M16x1,5	32	20	16	24	40	6,5	4	28	64	29	46,5	M8
63	M16x1,5	32	20	16	24	45	6,5	4	27,5	74	35	56,5	M8
80	M20x1,5	40	25	21	30	45	6,5	4	34	94	35	72	M10
100	M20x1,5	40	25	21	30	55	6,5	4	35	111	38,5	89	M10
125	M27x2	54	32	27	41	60	10	6	48,5	136	44	110	M12

Ø поршня	BG мин.	ЕЕ	PL	L7	WH	Доп.	PL1	F1	L1	ZJ	Доп.	Доп. ход
32	16	G1/8	13	5	26	±3	9	38	108,5	205	±2	+ 50
40	16	G1/4	14,5	5	30	±3	11	44	122	230	±2	+ 60
50	16	G1/4	15	7,5	37	±3,5	14	50	129	245	±2,5	+ 60
63	16	G3/8	17	10	37	±4	17	64	152	277	±3	+ 60
80	16	G3/8	18	14	46	±3,5	19	68	164	306	±3	+ 60
100	16	G1/2	18	10	51	±4	21	75	177,5	331	±3	+ 60
125	24	G1/2	20	12	65	±4	18,5	70	189	373	±3	+ 70

Порядок заказа

A	12	050	040	D

	Модель	Ø отверстия, мм	Ход, мм	Виды монтажа
	23 Магнитный цилиндр	032 - Ø 32	025 - 25	L — монтаж на лапе
	24 Стандартный цилиндр	040 - Ø 40	050 - 50	F — передний фланец
		050 - Ø 50	080 - 80	R — задний фланец
		063 - Ø 63	100 - 100	S — проушина
		080 - Ø 80	125 - 125	G — проушина со сферическим шарниром
		100 - Ø 100	160 - 160	D — вилка
		125 - Ø 125	200 - 200	K — вилка со шкворнем
			250 - 250	M — задняя цапфа
			300 - 300	N — передняя цапфа
			320 - 320
			400 - 400
			500 - 500

Примечание

Для получения дополнительной информации о принадлежностях для магнитного датчика см. каталог Серии AM4

Пример

№ для заказа тандемного цилиндра с отверстием диам. 40 мм, ходом 50 мм с монтажом на внутренней серьге: A24T 040 050 D

Примечание

При заказе цилиндра с отверстием диам. 40 мм, ходом 50 мм будет поставлен тандемный цилиндр A24T 040 050
Для повторного заказа при указании данных с паспортной таблички цилиндра отдельно указывайте вид монтажа
