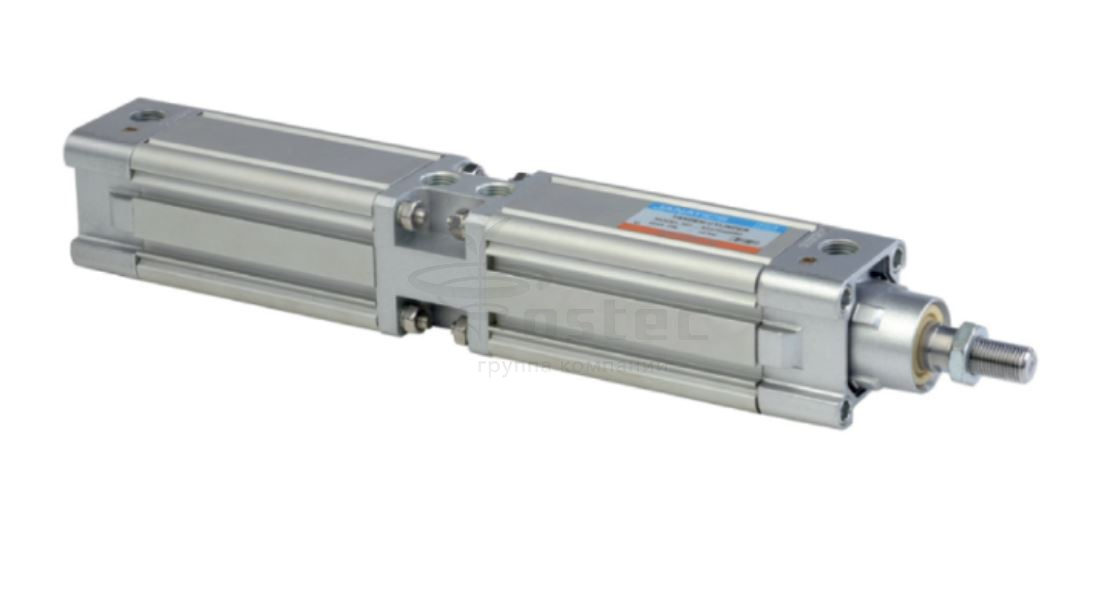

Описание и схемы Пневмоцилиндр тандемный Серия А23Т, с магнитом, 50x80

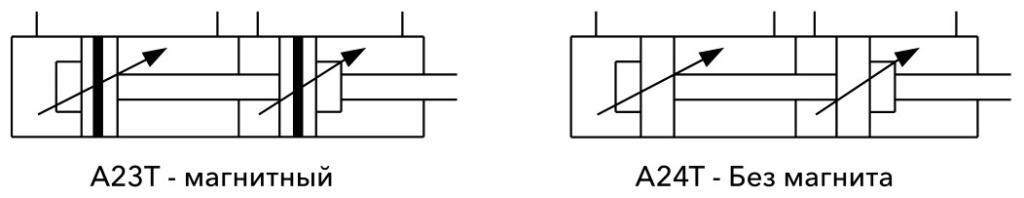

Тандемные цилиндры — серия A23T, A24T — Ø32–125 мм.
Тандемный цилиндр состоит из двух или более цилиндров, расположенных один за другим, но выполненных как единое устройство. При последовательном соединении двух или трех цилиндров с одинаковым диаметром поршня и ходом усилие в расширенном состоянии может быть удвоено или утроено по сравнению с одним цилиндром. Сила на обратном ходу соответствует силе цилиндра с соответствующим диаметром поршня.
* Для получения информации о цилиндрах с нестандартными или удлиненными штоками обращайтесь к своему региональному дилеру или в компанию Остек-АртТул.
** Необходимо указать специальный номер заказа.
+S = дополнительный ход +2S = дополнительный двойной ход
Примечание
Для получения дополнительной информации о принадлежностях для магнитного датчика см. каталог Серии AM4
Для повторного заказа при указании данных с паспортной таблички цилиндра отдельно указывайте вид монтажа
Тандемный цилиндр состоит из двух или более цилиндров, расположенных один за другим, но выполненных как единое устройство. При последовательном соединении двух или трех цилиндров с одинаковым диаметром поршня и ходом усилие в расширенном состоянии может быть удвоено или утроено по сравнению с одним цилиндром. Сила на обратном ходу соответствует силе цилиндра с соответствующим диаметром поршня.
Особенности изделий
- Регулируемая амортизация на обоих концах.
- С широким ассортиментом креплений согласно требованиям стандартов ISO 15552 / VDMA 24562.
- Магнитное и немагнитное исполнение.
- Корпус цилиндра из алюминиевого профиля (квадратного).
- Магнитный датчик, общий для всех размеров (см. каталог магнитных датчиков).
- Шток поршня — нержавеющий (материал SS 303 по требованию).**
Технические характеристики
| Ø цилиндра |
32 мм |
40 мм |
50 мм |
63 мм |
80 мм |
100 мм |
125 мм | |||
| Ход тормозной подушки |
15 мм |
15 мм |
15 мм |
13 мм |
19 мм |
19 мм |
29 мм | |||
| Стандартная длина хода * |
25 мм, 50 мм, 80 мм, 100 мм, 125 мм, 160 мм, 200 мм, 250 мм, 300 мм, 320 мм, 400 мм, 500 мм |
50 мм, 80 мм, 100 мм, 125 мм, 160 мм, 200 мм, 250 мм, 300 мм, 320 мм, 400 мм, 500 мм |
||||||||
| Среда | Сжатый воздух, фильтрованный, воздушно-масляная смесь | |||||||||
|
Рабочее давление |
0,5–10 бар | |||||||||
|
Температура среды |
5–60° C | |||||||||
|
Материалы конструкции |
Алюминий, латунь, нитрил, сталь, ацеталь, полиуретан | |||||||||
|
Виды монтажа |
Базовый цилиндр, монтаж на лапе, передний фланец, задний фланец, проушина, проушина со сферическим шарниром, вилка, вилка со шкворнем, передняя цапфа, задняя цапфа |
|||||||||
|
Принадлежности |
Опора угловая, опора угловая со сферическим шарниром, кронштейн для настенного монтажа, кронштейн цапфы, вилка штока, позиционер штока, наконечник штока со сферическим шарниром |
|||||||||
* Для получения информации о цилиндрах с нестандартными или удлиненными штоками обращайтесь к своему региональному дилеру или в компанию Остек-АртТул.
** Необходимо указать специальный номер заказа.
Примечание
Для получения подробных данных о принадлежностях и креплениях цилиндра см. раздел каталога пневмоцилиндры серии A23, A24 (страница 42), а для получения данных о магнитном датчике см. каталог серии AM4Тандемные цилиндры — серия A23T, A24T Ø32–125 мм
+S = дополнительный ход +2S = дополнительный двойной ход
|

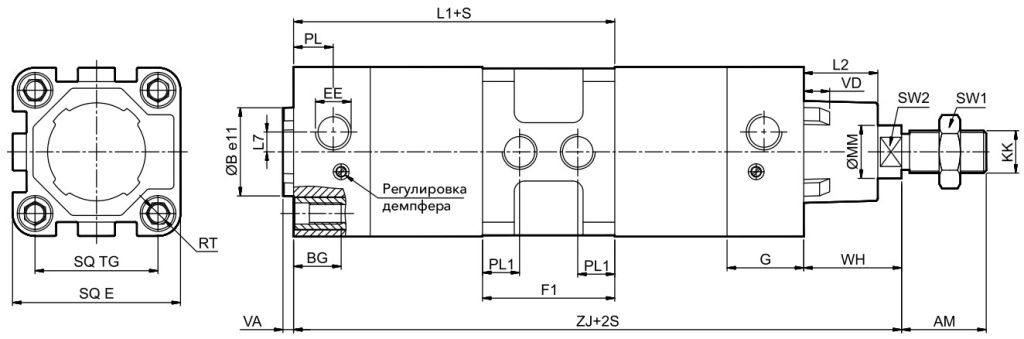

Ø поршня |
KK | AM | ММ | SW2 | SW1 | Вe11 | VD | VA | L2 | E макс. | G | TG | RT | |||
|
32 |
M10x1,25 |
22 |
12 |
10 |
17 |
30 |
6 |
4 |
18,5 | 45 | 25,5 | 32,5 | M6 | |||
|
40 |
M12x1,25 |
24 | 16 | 13 | 19 | 35 | 6,5 | 4 | 20,5 | 51 | 29 | 38 | M6 | |||
| 50 |
M16x1,5 |
32 | 20 | 16 | 24 | 40 | 6,5 | 4 | 28 | 64 | 29 | 46,5 | M8 | |||
|
63 |
M16x1,5 |
32 | 20 | 16 | 24 | 45 | 6,5 | 4 | 27,5 | 74 | 35 | 56,5 | M8 | |||
|
80 |
M20x1,5 |
40 |
25 |
21 |
30 |
45 |
6,5 |
4 |
34 |
94 |
35 |
72 |
M10 | |||
|
100 |
M20x1,5 |
40 |
25 | 21 | 30 | 55 | 6,5 | 4 | 35 | 111 | 38,5 | 89 | M10 | |||
|
125 |
M27x2 |
54 | 32 | 27 | 41 | 60 | 10 | 6 | 48,5 | 136 | 44 | 110 | M12 | |||
|
Ø поршня |
BG мин. | ЕЕ | PL | L7 | WH | Доп. | PL1 | F1 | L1 | ZJ | Доп. | Доп. ход | |||
|
32 |
16 | G1/8 | 13 |
5 |
26 |
±3 | 9 |
38 |
108,5 | 205 | ±2 | + 50 | |||
|
40 |
16 |
G1/4 | 14,5 | 5 | 30 | ±3 | 11 | 44 | 122 | 230 | ±2 | + 60 | |||
| 50 |
16 |
G1/4 | 15 | 7,5 | 37 | ±3,5 | 14 | 50 | 129 | 245 | ±2,5 | + 60 | |||
|
63 |
16 | G3/8 | 17 | 10 | 37 | ±4 | 17 | 64 | 152 | 277 | ±3 | + 60 | |||
|
80 |
16 | G3/8 |
18 |
14 |
46 |
±3,5 |
19 |
68 |
164 |
306 |
±3 | + 60 | |||
|
100 |
16 |
G1/2 | 18 | 10 | 51 | ±4 | 21 | 75 | 177,5 | 331 | ±3 | + 60 | |||
|
125 |
24 |
G1/2 | 20 | 12 | 65 | ±4 | 18,5 | 70 | 189 | 373 | ±3 | + 70 | |||
Порядок заказа
| A |
|
12 |
|
050 |
|
040 |
|
D | |
|
|
|
|
|
|
|||||
|
Модель |
Ø отверстия, мм
|
Ход, мм
|
Виды монтажа |
||||||
|
23 Магнитный цилиндр |
032 - Ø 32 |
025 - 25 |
L — монтаж на лапе | ||||||
| 24 Стандартный цилиндр | 040 - Ø 40 |
050 - 50 |
F — передний фланец | ||||||
|
|
050 - Ø 50 |
080 - 80 |
R — задний фланец | ||||||
|
063 - Ø 63 |
100 - 100 |
S — проушина | |||||||
|
080 - Ø 80 |
125 - 125 | G — проушина со сферическим шарниром | |||||||
| 100 - Ø 100 | 160 - 160 | D — вилка | |||||||
| 125 - Ø 125 | 200 - 200 | K — вилка со шкворнем | |||||||
|
|
250 - 250 | M — задняя цапфа | |||||||
| 300 - 300 | N — передняя цапфа | ||||||||
| 320 - 320 |
|
||||||||
| 400 - 400 | |||||||||
| 500 - 500 | |||||||||
Примечание
Для получения дополнительной информации о принадлежностях для магнитного датчика см. каталог Серии AM4
Пример
№ для заказа тандемного цилиндра с отверстием диам. 40 мм, ходом 50 мм с монтажом на внутренней серьге: A24T 040 050 DПримечание
При заказе цилиндра с отверстием диам. 40 мм, ходом 50 мм будет поставлен тандемный цилиндр A24T 040 050Для повторного заказа при указании данных с паспортной таблички цилиндра отдельно указывайте вид монтажа
|
Артикул
|
A23T050080S |
|
Страна производтва
|
ИНДИЯ |
|
Серия цилиндра
|
A23T |
|
Форма цилиндра
|
Квадратный, тандемный, ISO 15552 |
|
Диаметр поршня, мм
|
50 |
|
Ход, мм
|
80 |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
|
Магнит
|
Да |
Оплатить заказ можно только от юридического лица, получив счет на оплату оборудования.
