Характеристики
Артикул
A75, A76
Давление
0,5 – 10 бар
Гарантия
2 года
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
32
Ход, мм
—
160
Магнит
—
Да

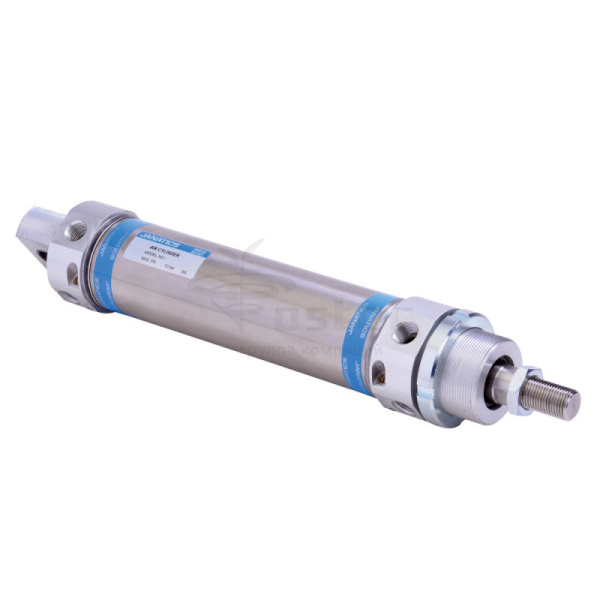

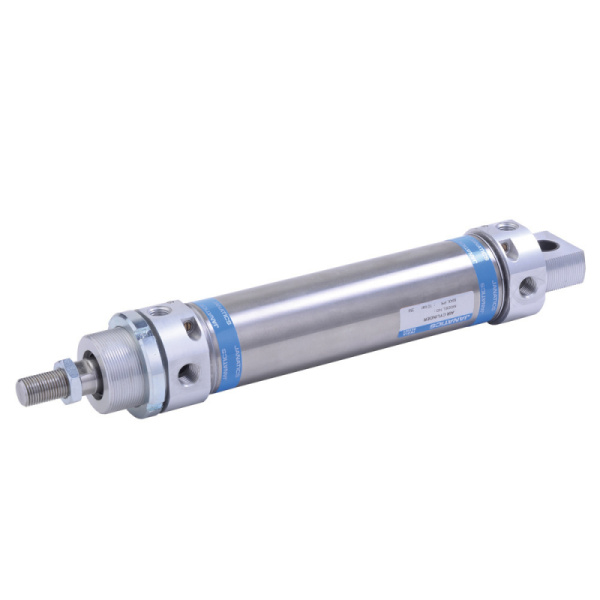

Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 32x160
Описание
6 929.47 ₽/шт
Варианты цен
6 929.47 ₽/шт
В корзину
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
32
Ход, мм
—
65
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 32x65
Описание
6 440.47 ₽/шт
Варианты цен
6 440.47 ₽/шт
В корзину
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
32
Ход, мм
—
75
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 32x75
Описание
6 440.47 ₽/шт
Варианты цен
6 440.47 ₽/шт
В корзину
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
32
Ход, мм
—
320
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 32x320
Описание
8 462.06 ₽/шт
Варианты цен
8 462.06 ₽/шт
В корзину
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
32
Ход, мм
—
25
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 32x25
Описание
5 635.41 ₽/шт
Варианты цен
5 635.41 ₽/шт
В корзину
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
32
Ход, мм
—
300
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 32x300
Описание
8 271.23 ₽/шт
Варианты цен
8 271.23 ₽/шт
В корзину
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
32
Ход, мм
—
125
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 32x125
Описание
6 592.54 ₽/шт
Варианты цен
6 592.54 ₽/шт
В корзину
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
40
Ход, мм
—
500
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 40x500
Описание
14 297.24 ₽/шт
Варианты цен
14 297.24 ₽/шт
В корзину
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
50
Ход, мм
—
270
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 50x270
Описание
30 923.19 ₽/шт
Варианты цен
30 923.19 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A76
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
32
Ход, мм
—
300
Магнит
—
Нет
Пневмоцилиндр круглый, базовый, без магнита, с демпфером, 32x300
Описание
7 958.15 ₽/шт
Варианты цен
7 958.15 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
32
Ход, мм
—
30
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 32x30
Описание
6 154.23 ₽/шт
Варианты цен
6 154.23 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A76
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
50
Ход, мм
—
25
Магнит
—
Нет
Пневмоцилиндр круглый, базовый, без магнита, с демпфером, 50x25
Описание
11 879.09 ₽/шт
Варианты цен
11 879.09 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
40
Ход, мм
—
420
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 40x420
Описание
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
50
Ход, мм
—
135
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 50x135
Описание
22 681.78 ₽/шт
Варианты цен
22 681.78 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A76
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
32
Ход, мм
—
40
Магнит
—
Нет
Пневмоцилиндр круглый, базовый, без магнита, с демпфером, 32x40
Описание
5 841.15 ₽/шт
Варианты цен
5 841.15 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A76
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
50
Ход, мм
—
135
Магнит
—
Нет
Пневмоцилиндр круглый, базовый, без магнита, с демпфером, 50x135
Описание
22 198.74 ₽/шт
Варианты цен
22 198.74 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A76
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
32
Ход, мм
—
250
Магнит
—
Нет
Пневмоцилиндр круглый, базовый, без магнита, с демпфером, 32x250
Описание
7 481.08 ₽/шт
Варианты цен
7 481.08 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A76
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
63
Ход, мм
—
300
Магнит
—
Нет
Пневмоцилиндр круглый, базовый, без магнита, с демпфером, 63x300
Описание
34 850.09 ₽/шт
Варианты цен
34 850.09 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
32
Ход, мм
—
40
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 32x40
Описание
6 154.23 ₽/шт
Варианты цен
6 154.23 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A75
Форма цилиндра
—
Круглый ø32-63 мм
Диаметр поршня, мм
—
63
Ход, мм
—
100
Магнит
—
Да
Пневмоцилиндр круглый, базовый, с магнитом, с демпфером, 63x100
Описание
20 481.29 ₽/шт
Варианты цен
20 481.29 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

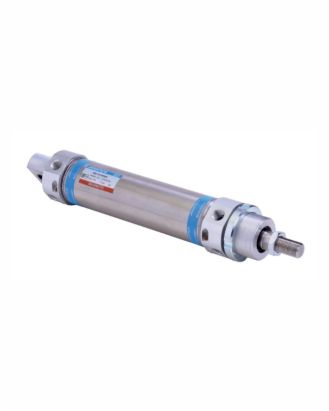

Круглые цилиндры — Ø32, 40, 50 и 63 мм
Двойного действия с регулируемым демпфированиемОсобенности
Двойного действия с регулируемым демпфированием
Особенности

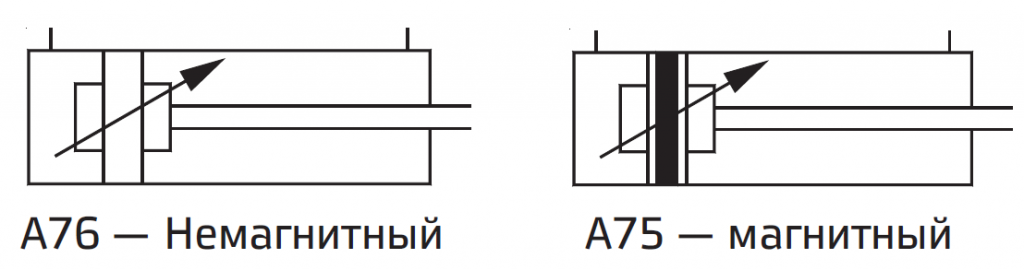

- Доступны в магнитном и немагнитном исполнении.
- Регулируемое демпфирование на обоих концах.
- Торцевая крышка с резьбой, в связи с чем возможен прямой монтаж
- на машину.
- Миниатюрный и компактный по размеру.
- Шток выполнен из коррозионно-стойкой нержавеющей стали (SS303)
Технические характеристики
|
Диаметр поршня (мм) |
32 | 40 | 50 | 63 | ||||||
|
Ход демпфера (мм) |
12 | 15 | 15 | 15 | ||||||
|
Стандартная длина хода* (мм) |
25, 40, 50, 80, 100, 125, 160, 200, 250, 300, 320, 400, 500 |
|||||||||
|
Рабочая среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь |
|||||||||
|
Рабочее давление |
0,5–10 бар |
|||||||||
|
Температура среды |
5–60° C |
|||||||||
|
Материалы конструкции |
Корпус цилиндра, шток — нержавеющая сталь, Алюминий, латунь, нитрил, полиуретан, сталь, ацеталь |
|||||||||
|
Виды монтажа |
Монтаж на передней лапе, монтаж на двух лапах, передняя цапфа, задняя цапфа |
|||||||||
|
Принадлежности |
Опора угловая (со стороны задней крышки), опора угловая (подходит для передней и задней сторон), вилка штока, позиционер штока, наконечник штока со сферическим шарниром |
|||||||||
* Для получения информации о цилиндрах с нестандартными или удлиненными штоками обращайтесь к своему менеджеру.
Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)
|
Диаметр поршня Ø (в мм) |
Ø штока (в мм) |
|
Рабочее давление в бар | ||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||
| 32 | 50 |
Выдвижение | 145 | 217 | 289 | 362 | 434 | 507 | 579 | 651 | 724 |
|
Втягивание | 124 | 187 | 249 | 311 | 373 | 435 | 498 | 559 | 622 | ||
| 40 | 16 |
Выдвижение | 226 | 339 | 452 | 565 | 678 | 792 | 905 | 1018 | 1130 |
|
Втягивание | 190 | 285 | 380 | 475 | 570 | 665 | 760 | 855 | 950 | ||
| 50 | 20 |
Выдвижение | 353 | 530 | 707 | 883 | 1060 | 1237 | 1413 | 1590 | 1767 |
|
Втягивание | 297 | 445 | 594 | 742 | 891 | 1039 | 1187 | 1336 | 1484 | ||
| 63 | 20 |
Выдвижение | 561 | 842 | 1122 | 1403 | 1683 | 1964 | 2244 | 2525 | 2805 |
|
Втягивание | 505 | 757 | 1009 | 1261 | 1514 | 1766 | 2018 | 2270 | 2523 | ||
Вышеуказанные значения приведены с учетом потери на трение

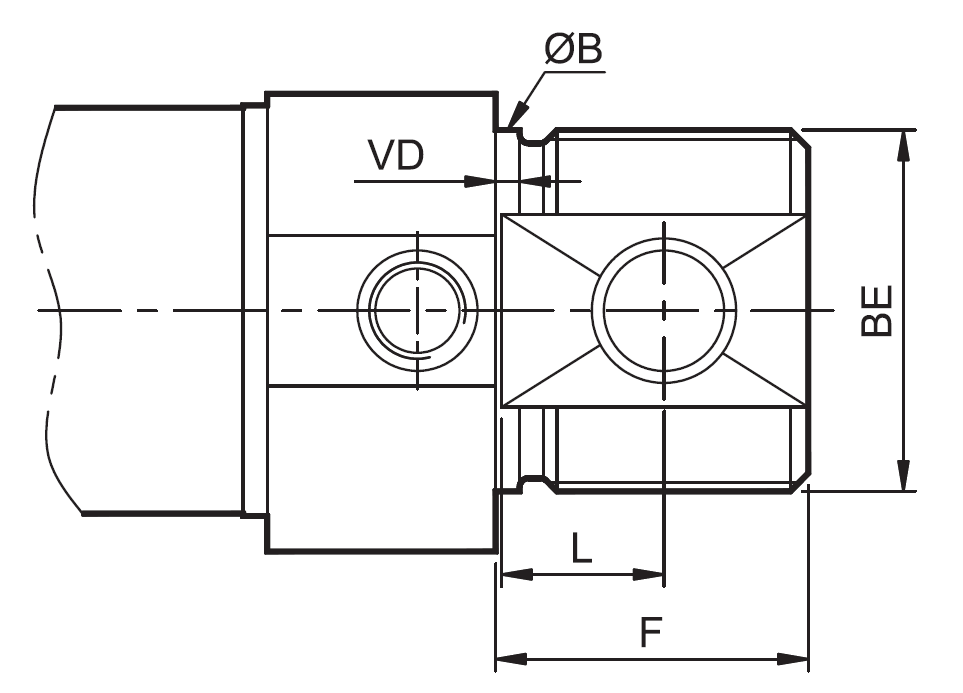

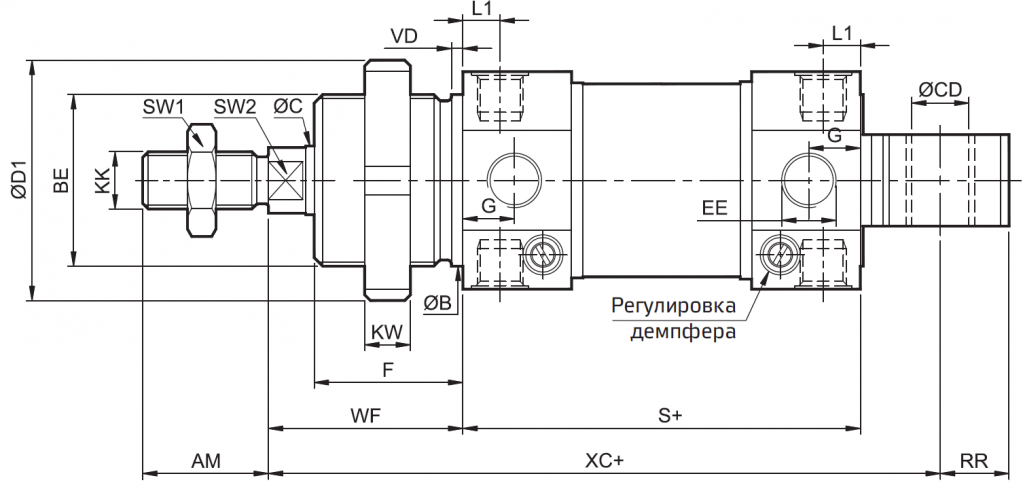

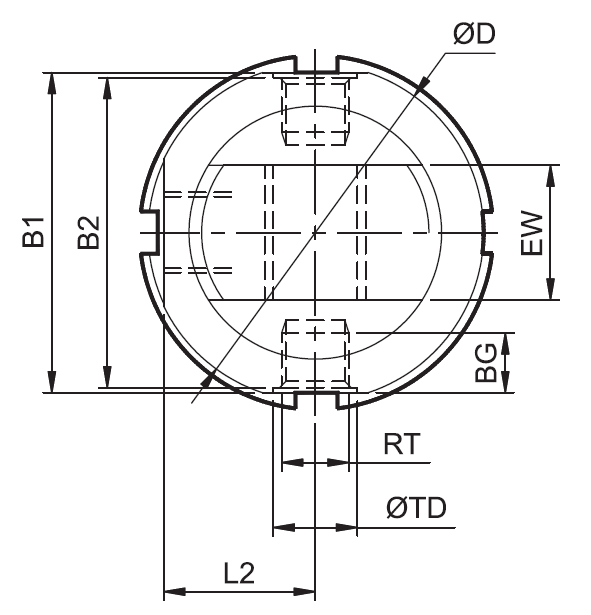

Базовый цилиндр
+ Добавить ход
|
Диаметр поршня Ø | BE | F | 0CD E10 | L | RR | G | EE | L1 | VD | L2 | BG | TD H10 | B h9 | D1 | C | D | S | Доп. | ХС |
Доп. | WF |
Доп. | KW | EW d13 | B1 | B2 | SW1 | SW2 | KK | AM | RT |
Допуск хода |
| 32 | M30x1,5 | 26 | 10 | 13 | 12 | 9 | G1/8 | 6,5 | 2 | 18 | 6,5 | 10 | 30 | 42 | 12 | 40 | 69,5 |
±1 | 117,5 |
±1 | 34 |
±1,3 | 8 | 16 | 38 | 36,8 | 17 | 10 | M10x1,25 | 22 | M8x1 | +20 |
| 40 |
M38x1,5 | 30 | 12 | 15 | 14 | 12 | G1/4 | 10 | 3 | 22,5 | 8 | 12 | 38 | 50 | 16 | 49 | 84,5 | 139,5 | 39 | 10 | 18 | 46 | 44,8 | 19 | 13 |
M12x1,25 | 24 |
M10x1 | ||||
| 50 |
M45x1,5 | 33 | 16 | 16 | 16 | 12 | G1/4 | 9 | 3 | 27,5 | 10 | 14 | 45 | 60 | 20 | 59 | 86 | 147 | 44 | 10 | 21 | 57 | 55,8 | 24 | 17 |
M16x1,5 | 32 |
M12x1,5 | ||||
| 63 |
M45x1,5 | 33 | 16 | 16 | 16 | 13 | G3/8 | 9,5 | 3 | 35 | 15 | 16 | 45 | 60 | 20 | 73 | 94 | 156,2 | 45 |
±1,5 | 10 | 21 | 70 | 67 | 24 | 17 |
M16x1,5 | 32 |
M14x1,5 |
+2,5 0 |
Виды монтажа пневмоцилиндра серии A75, A76

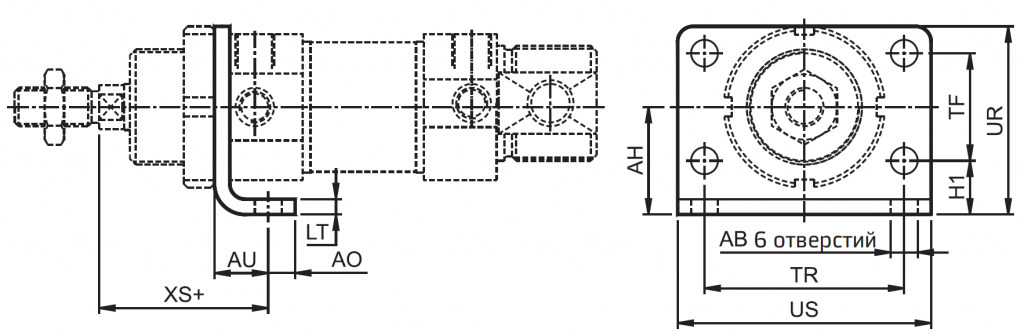

Монтаж на передней лапе
+ Добавить ход
|
Диаметр поршня Ø |
ER ±0,5 |
AB H13 |
TR ±0,5 |
AH |
Доп. | AO | AU | LT | US | TF | H1 | XS |
Доп. |
Код для заказа |
| 32 | 49 | 7 | 52 | 28 |
±0,3 | 7 | 14 | 4 | 66 | 28 | 14 | 44 |
±1,6 |
ML4032 |
| 40 | 58 | 9 | 60 | 33 | 10 | 20 | 5 | 80 | 30 | 18 | 54 |
ML4040 | ||
| 50 | 70 | 9 | 70 | 40 | 10 | 20 | 6 | 90 | 40 | 20 | 58 |
ML4050 | ||
| 63 | 80 | 90 | 76 | 45 | 10 | 20 | 6 | 93 | 50 | 20 | 59 |
±1,8 |
ML4063 |
* Подходит для рассверловки

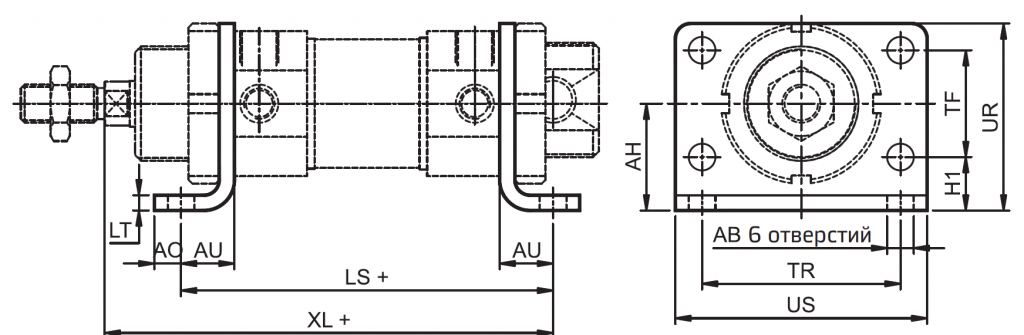

Монтаж на двух лапах
+ Добавить ход
|
Диаметр поршня Ø |
UR ±0,5 |
AB H13 |
TR ±0,2 | AH |
Доп. | AO | AU | LT | US | LS±1,4 | XL ±1,5 | TF | H1 |
№ для заказа |
| 32 | 49 | 7 | 52 | 28 |
±0,3 | 7 | 14 | 4 | 66 | 97,5 | 117,5 | 28 | 14 |
MS4032 |
| 40 | 58 | 9 | 60 | 33 | 10 | 20 | 5 | 80 | 124,5 | 143,5 | 30 | 18 |
MS4040 | |
| 50 | 70 | 9 | 70 | 40 | 10 | 20 | 6 | 90 | 126 | 150 | 40 | 20 |
MS4050 | |
| 63 | 80 | 9 | 76 | 45 | 10 | 20 | 6 | 96 | 134 | 159 | 50 | 20 |
MS4063 |
* Подходит для рассверловки

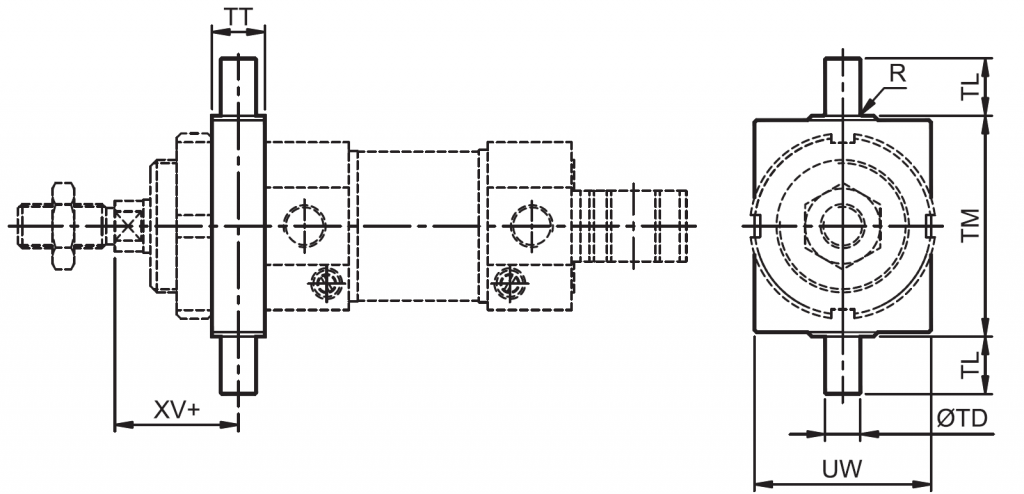

Передняя цапфа
+ Добавить ход
|
Диаметр поршня Ø | TD e8 | TL h14 | TM h14 | UW | TT | R | XL |
Доп. |
Код для заказа |
| 32 | 8 | 13 | 50 | 40 -0,5 | 12 | 0,5 | 28 |
±1,5 |
MT030 |
| 40 | 10 | 16 | 60 | 50 | 15 | 0,5 | 31,5 |
MT038 | |
| 50 | 12 | 18 | 80 | 65 | 20 | 1 | 34 |
MT045 | |
| 63 | 12 | 18 | 80 | 65 | 20 | 1 | 35 |
±1,8 |
MT045 |

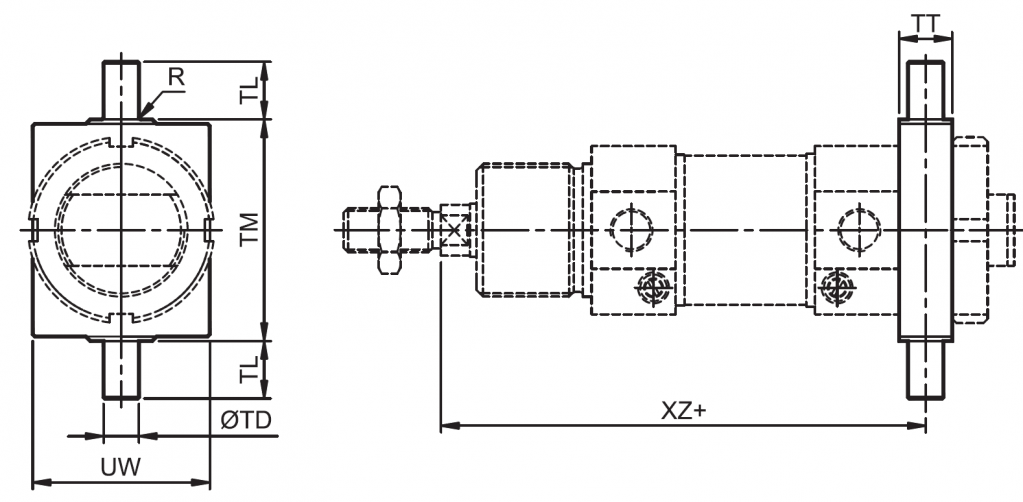

Задняя цапфа
|
Диаметр поршня Ø |
TD e8 | TL h14 | TM h14 | UW | TT | XZ ±1,5 | R |
Код для заказа |
| 32 | 8 | 13 | 50 | 40-05 | 12 | 109,5 | 0,5 |
MT030 |
| 40 | 10 | 16 | 60 | 50 | 15 | 131 | 0,5 |
MT038 |
| 50 | 12 | 18 | 80 | 65 | 20 | 140 | 1 |
MT045 |
| 63 | 12 | 18 | 80 | 65 | 20 | 149 | 1 |
MT045 |
Дополнительные принадлежности для пневмоцилиндров серии A75, A76
Опора угловая (подходит для передней и задней сторон)
| Диаметр поршня Ø |
AE H13 | AB H13 | LT | NH | Доп. | MR | Ø CD e8 |
TR | Доп. | CL | LG | Код для заказа @ |
| 32 | 16,1 | 6,6 | 4 | 35 | +0,4 -0,2 |
11 | 10 | 24 | ±0,2 |
18,5 | 35 | AA030 |
| 40 | 18,1 | 9 | 5 | 40 | 13 | 12 | 30 | 24,5 | 45 | AA038 | ||
| 50 или 63 | 21,1 | 9 | 6 | 45 | +0,5 -0,2 |
14 | 16 | 34 | 28 | 50 | AA045 |

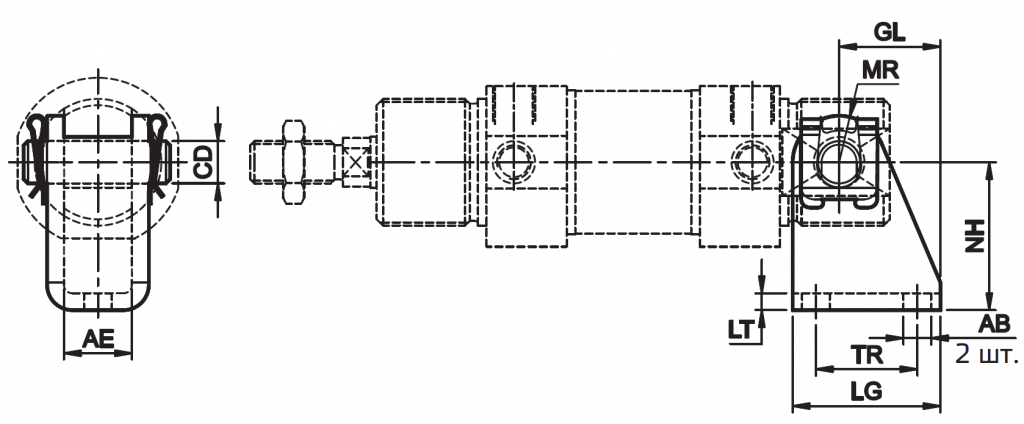

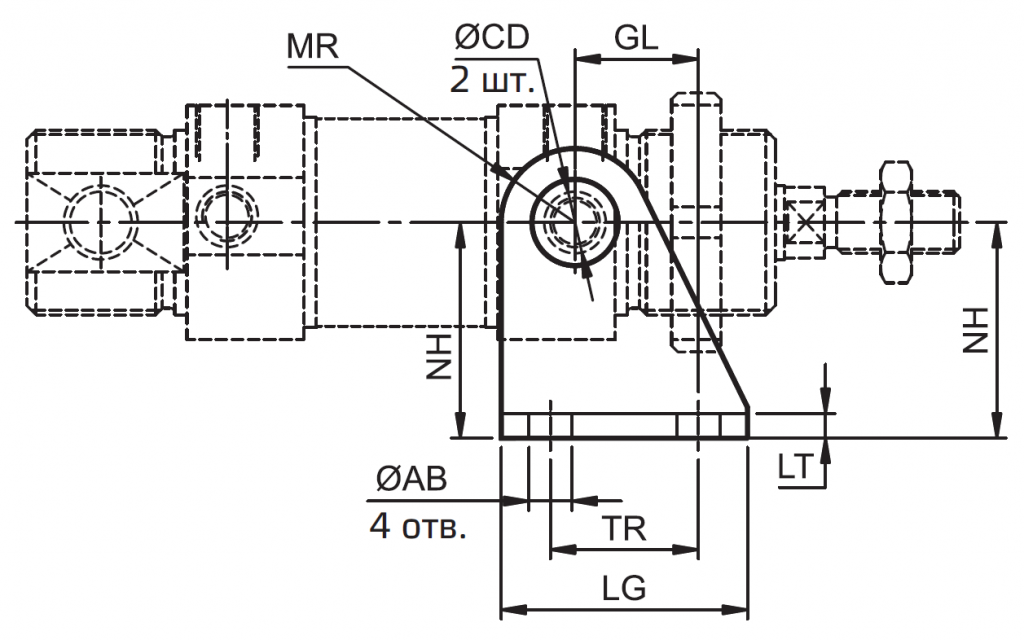

Опора угловая (подходит для передней и задней крышек)
|
Диаметр поршня Ø |
ØCD H8/f8 | AE | D1 | NH | GL | LT |
ØAB H14 | L3 | L4 |
Доп. | MR | РЧ |
Доп. | TR | UK | LG |
Код для заказа |
| 32 | 10 | 38,1 | M8x1 | 35 | 20 | 4 | 7 | 14 | 6 |
±0,1 | 12 | 20 |
±0,2 | 24 | 50,1 | 40 | AD032 |
| 40 | 12 | 46,1 | M10x1 | 40 | 27 | 4 | 9 | 17 | 7,5 | 13 | 28 | 30 | 60,1 | 50 | AD040 | ||
| 50 | 14 | 57,1 | M12x1,5 | 45 | 30 | 6 | 9 | 20,5 | 9,5 | 14 | 36 | 34 | 74,1 | 54 | AD050 | ||
| 63 | 16 | 70,4 | M14x1,5 | 50 | 34 | 6 | 9 | 26,5 | 13,5 | 15 | 42 | 35 | 88,1 | 65 | AD063 |

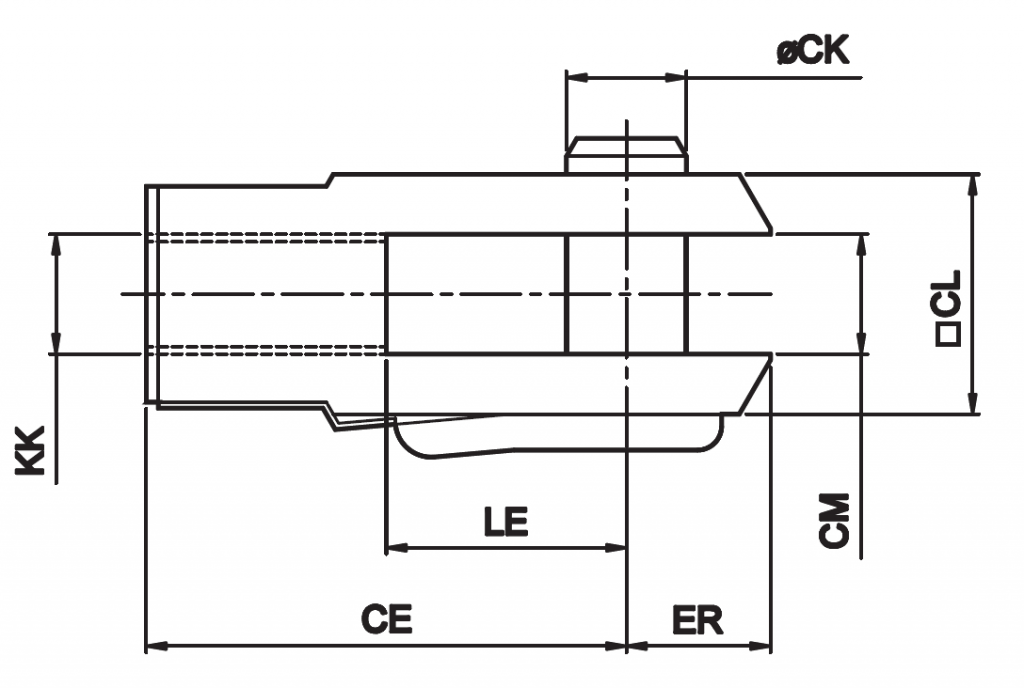

Вилка штока (ISO 8140)
|
Диаметр поршня Ø | KK | CE | CK f8 | CM B12 | LE | ER макс. | CL |
Код для заказа |
| 32 | M10x1,25 | 40 | 10 | 10 | 20 | 16 | 20 | AF010 |
| 40 |
M12x1,25 | 48 | 12 | 12 | 24 | 19 | 24 | AF012 |
| 50/63 |
M16x1,5 | 64 | 16 | 16 | 32 | 25 | 32 | AF016 |

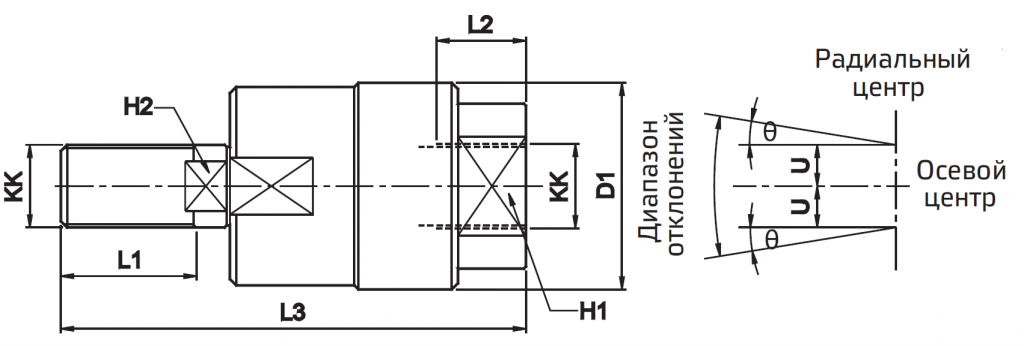

Позиционер штока
|
Диаметр поршня Ø | KK | L1 | L2 | L3 | H1 | H2 | D1 | U |
±Θ° |
Код для заказа |
| 32 | M10x1,25 | 20 | 14 | 65 | 17 | 8 | 28 | 0,75 | 5 | AR010 |
| 40 |
M12x1,25 | 22 | 18 | 75 | 19 | 10 | 32 |
| 5 | AR012 |
| 50/63 |
M16x1,5 | 25 | 22 | 91 | 27 | 13 | 41 |
| 5 | AR016 |

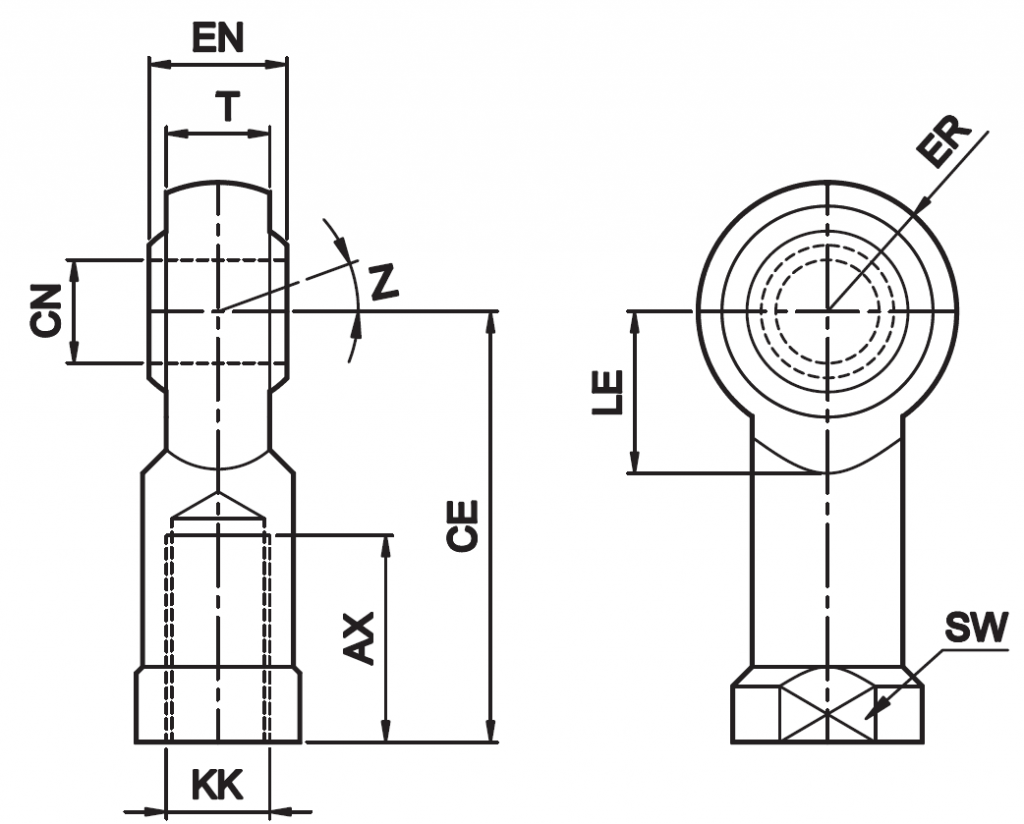

Наконечник штока со сферическим шарниром
|
Диаметр поршня Ø | KK | CN H9 | T | РУС h12 | CE | LE мин. |
ER макс. | AX | SW | Z |
Код для заказа |
| 32 | M10x1,25 | 10 | 10,5 | 14 | 43 | 15 | 14 | 20 | 17 |
13° | AP010 |
| 40 |
M12x1,25 | 12 | 12 | 16 | 50 | 17 | 16 | 22 | 19 | AP012 | |
| 50/60 |
M16x1,5 | 16 | 15 | 21 | 64 | 22 | 21 | 28 | 22 | 15° | AP016 |
Код для заказа
A  |
 |
|
 |
||||
|
Модель |
Поршень, Ø (мм) |
Ход (мм) |
Код модели герконового датчика* |
||||
|
76 75 |
Стандарт. цилиндр Магнитный цилиндр |
032 040 050 063 |
- Ø 32 - Ø 40 - Ø 50 - Ø 63 |
025 040 050 080 100 125 160 200 250 300 320 400 500 |
- 25 - 40 - 50 - 80 - 100 - 125 - 160 - 200 - 250 - 300 - 320 - 400 - 500 |
L D M N |
- монт. на передн.лапе - монтаж на 2-х лапах - передняя цапфа - задняя цапфа |
Код для заказа стандартного цилиндра с Ø поршня 32 мм, ходом 100 мм с монтажом на двух лапах: A76 032 100 D.
Примечание:
При заказе цилиндра с Ø поршня 32 мм, ходом 100 мм будет поставлен базовый цилиндр A76 032 100.
Для повторного заказа при указании данных с шильдика цилиндра отдельно указывайте способ монтажа.
При заказе принадлежностей указывайте коды деталей из соответствующих таблиц.
При отдельном заказе монтажных комплектов (если они требуются отдельно) необходимо использовать нижеуказанные коды для заказа.
|
Диаметр поршня Ø |
Монтаж на передней лапе |
Монтаж на двух лапах |
Цапфа (передняя или задняя) |
 |
 |
 |
|
| 32 |
ML4032 |
MS4032 |
MT030 |
| 40 |
ML4040 |
MS4040 |
MT038 |
| 50 |
ML4050 |
MS4050 |
MT045 |
| 63 |
ML4063 |
MS4063 |
MT045 |
Для получения информации об особых требованиях к цилиндрам или иной дополнительной информации обращайтесь к своему менеджеру.
Пример:
Код для заказа базового цилиндра с Ø поршня 32 мм, ходом 100 мм: A76 032 100
Ваша выгода - наш приоритет!
Ценовая привлекательность
Вы можете купить Круглые пневмоцилиндры, которые не уступают популярным аналогам, в большинстве случаев выгоднее продукции немецких и японских производителей.
Отсутствие маркетинговой наценки
В стоимость наших комплектующих не заложена маркетинговая наценка за бренд, составляющая порядка 30-40% от стоимости.
99,9% гарантия от брака
Качественное оборудование на производстве и дорогостоящее испытательное оборудование, позволяет почти полностью исключить попадание бракованных изделий.
