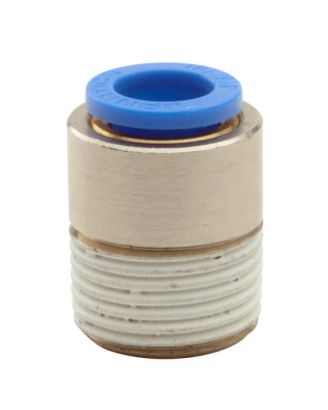

Фитинги прямые цанговые с внутренним гнездом под шестигранник

Среда	Воздух #
Макс. рабочее давление	10 бар
Температура окружающей среды	5–60° С
Резьбовое соединение	Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба
Применимый материал трубки	Нейлон, полиуретан
Применимый размер трубки (наружный диаметр)	Ø4, 6, 8, 10 и 12 мм
Рекомендуемый допуск на наружный диаметр трубки	± 0,1 мм
Рекомендуемая минимальная толщина стенки трубок	Нейлон		Полиуретан
	Наружный диаметр трубки (мм)	Толщина (мм)	Наружный диаметр трубки (мм)	Толщина (мм)
	Ø4–12	1	Ø4 Ø6 Ø8 Ø10 Ø12	1 1 1,5 1,5 2

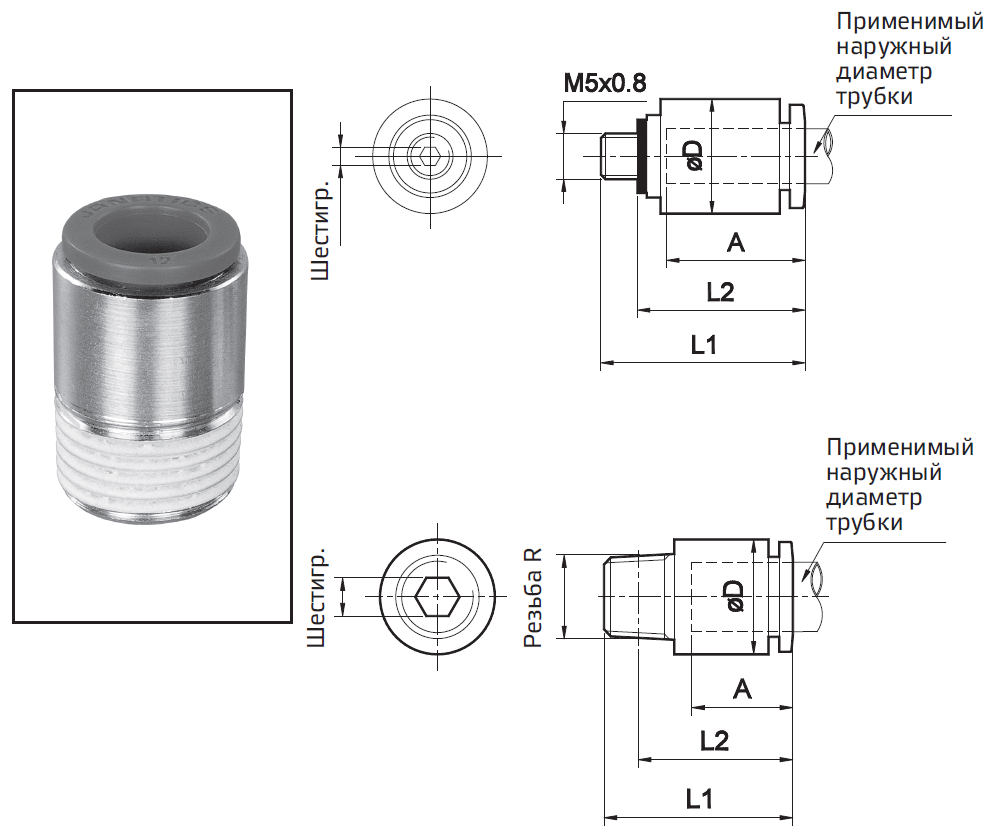

Применимый наружный диаметр трубки	Резьба	Шестигр.	ØD	L1	L2	А	№ для заказа
4	* M5x0,8	2	10,5	21	17,5	14,5	WP2130470
	R1/8	2,5	10,5	21,5	18	14,5	WP2130450
	R1/4	2,5	13,5	17,5	12	14,5	WP2130451
6	* M5x0,8	2	12,5	22	18,5	15,5	WP2130670
	R1/8	4	12,5	23	19,5	15,5	WP2130650
	R1/4	4	13,5	22,5	17	15,5	WP2130651
	R3/8	4	17	19	13	15,5	WP2130652
8	R1/8	4	14,5	25,5	22	16	WP2130850
	R1/4	6	14,5	27	21,5	16	WP2130851
	R3/8	6	17	22,5	16,5	16	WP2130852
	R1/2	6	21,5	21,5	14	16	WP2130853
10	R1/8	4	18	28	24,5	18	WP2131050
	R1/4	6	18	29,5	24	18	WP2131051
	R3/8	6	18	30	24	18	WP2131052
	R1/2	6	21,5	23,5	16	18	WP2131053
12	R1/4	6	20	32	26,5	18,5	WP2131251
	R3/8	8	20	30,5	24,5	18,5	WP2131252
	R1/2	8	21,5	32,5	25	18,5	WP2131253
