Характеристики
Артикул
R2
Расход
1000 л/мин
Давление
15 бар
Гарантия
2 года
1 773.72 ₽/шт
Варианты цен
1 773.72 ₽/шт
В корзину

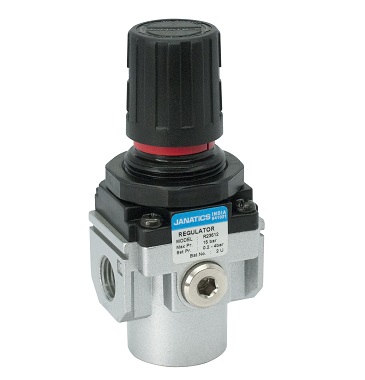

Регулятор давления типа вентури (со встроенным обратным клапаном) – G1/4.
* Давление подачи 7 бар, заданное давление 6 бар, перепад давления ∆p = 1 бар (для стандартных моделей).
** Подробные сведения представлены в графе «Порядок заказа».
*** Для получения подробных сведений о дополнительных принадлежностях
Диаметр отверствия под вырез в панели
При заказе как «Регулятор 1/4» будет поставлена наша стандартная модель R23614, G1/4 с диапазоном регулирования давления 0,5–0 бар.
Особенности
- Соответствует стандарту ISO 6953-1
- Подходит для панельного и модульного монтажа
- Неподъемная регулирующая ручка с «нажатием для блокировки» для блокировки любого заданного давления
- Мембранный, разгрузочного типа
- Устройство тарелки клапана редуктора с разгрузкой для компенсации давления
- Компенсация потока (трубкой Вентури) для ускоренного отклика
- Высокие характеристики регулирования и пропускной способности
- Встроенный обратный клапан обеспечивает свободный поток воздуха в обратном направлении, если давление на входе снизилось ниже давления настройки
- Дополнительный порт манометра
Технические характеристики
|
Модель |
Серия R2361... |
|
Рабочая среда |
Сжатый воздух – фильтрованный |
|
Размер портов |
G1/4 |
|
Размер порта для подключения манометра |
G1/8 |
|
Расход *, л/мин |
1000 |
|
Максимальное давление на входе, бар |
15 |
|
Диапазон регулирования давления ***, бар |
от 0,2 до 2; от 0,2 до 4; от 0,5 до 7; от 0,5 до 10 (стандартный) |
|
Температура окружающей среды, ⁰C |
от -10 до +60 |
|
Температура сжатого воздуха, ⁰C |
от +5 до +50 |
|
Пространственная ориентация |
Любая |
|
Материальное исполнение |
Алюминий, латунь, сталь, ацеталь, нержавеющая сталь, нитрил |
|
Дополнительные принадлежности*** |
Кронштейн, комплект модульного монтажа, манометр |
| Масса, кг | 0,165 |
** Подробные сведения представлены в графе «Порядок заказа».
*** Для получения подробных сведений о дополнительных принадлежностях
Применение
Помимо основных регулирующих характеристик в прямом направлении данный регулятор со встроенным обратным клапаном обеспечивает свободный поток воздуха в обратном направлении, что позволяет использовать его в областях применения, требующих создания цилиндрами двух различных усилий при выдвижении и отводе.Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Регулировка давления
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)Модель R2361

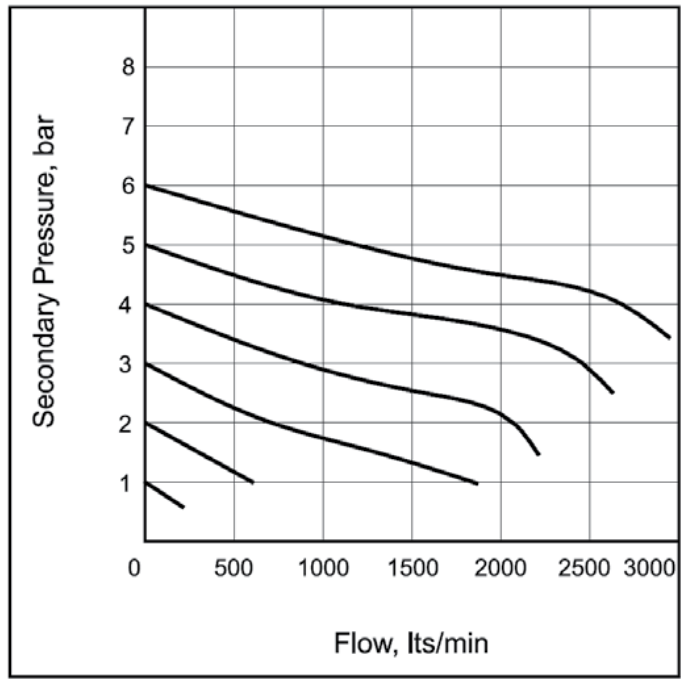

Кривые характеристик

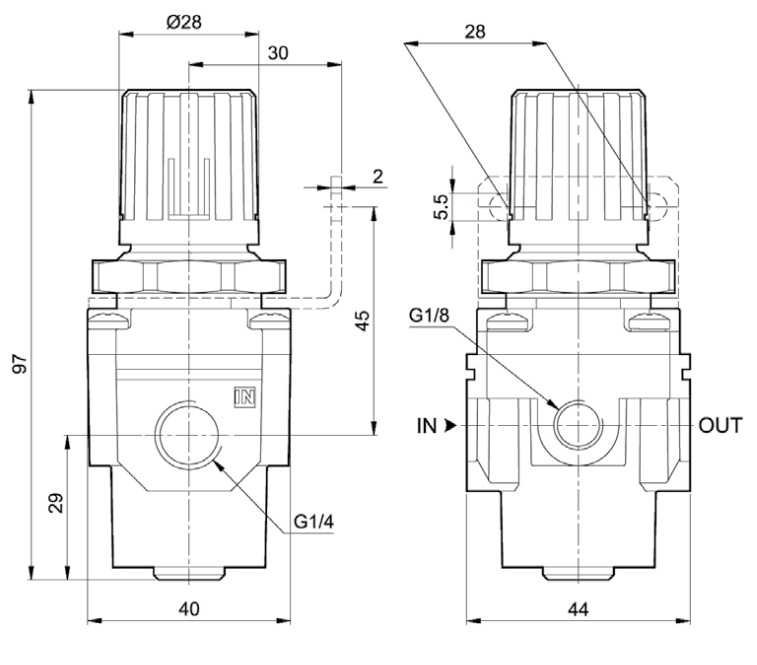

Регулятор 1/4 дюйма

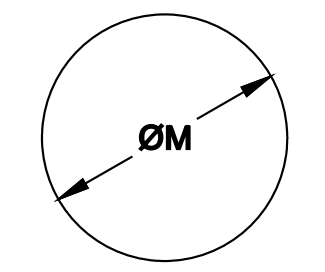

Диаметр отверствия под вырез в панели
Порядок заказа
|
R2 |
361 |
4 |
|
|
Размер корпуса и присоединительный размер |
Степень фильтрации (мкм) |
|
361 G1/4 |
1 - 0,2–2 бар |
|
| 2 - 0,2–4 бар | ||
|
3 - 0,5–7 бар |
||
|
4 - 0,5–10 бар (стандартное исполнение) |
||
Пример
№ для заказа регулятора размером -1/4 (порты G1/4) с диапазоном регулирования давления 0,5–7 бар: R23613При заказе как «Регулятор 1/4» будет поставлена наша стандартная модель R23614, G1/4 с диапазоном регулирования давления 0,5–0 бар.
