Характеристики
Артикул
FRCLM3
Расход
700 - 3000 л/мин
Давление
0,8 - 10 бар
Гарантия
2 года
Блок подготовки воздуха, фильтр-регулятор + маслораспылитель, G1/2", 40 мкм, 8,5 бар, ручной слив, скоба для настенного монтажа F3
Описание
12 317.51 ₽/шт
Варианты цен
12 317.51 ₽/шт
В корзину
Блок подготовки воздуха, фильтр-регулятор + маслораспылитель, G1/4", 40 мкм, 8,5 бар, ручной слив, скоба для настенного монтажа F3
Описание
7 246.10 ₽/шт
Варианты цен
7 246.10 ₽/шт
В корзину
Блок подготовки воздуха, фильтр-регулятор + маслораспылитель, G1/4", 40 мкм, 8,5 бар, ручной слив, скоба для настенного монтажа F3
Описание
12 193.32 ₽/шт
Варианты цен
12 193.32 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

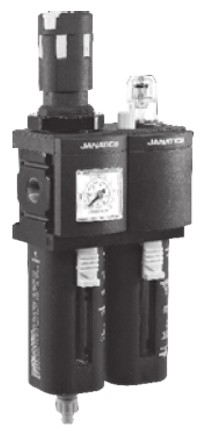

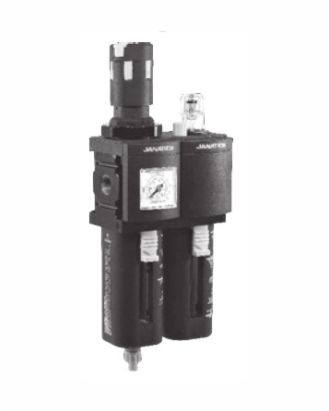

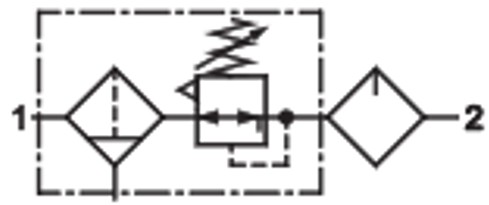

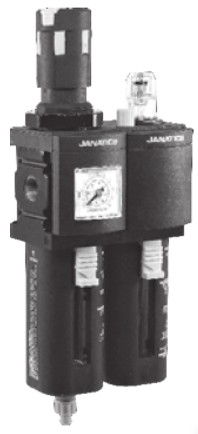

Комбинация фильтра-регулятора с лубрикатором, модульный - G1/4 и G1/2
@ - Давление подачи 10 бар, заданное давление 6,3 бар, перепад давления Aр = 1 бар согласно стандарту ISO (для стандартных моделей)
* - Для получения подробных сведений о дополнительных принадлежностях см. кат. № APA - 01 - 05 - A
# - Подробные сведения представлены в графе «Порядок заказа»
** - Температура окружающей среды от +5° до +50°C для модели манометра и датчика давления
Пример заказа
Комбинация фильтр-регулятора, лубрикатора, модульная – 1/4 (с размером отверстия G1/4) с фильтром 5 мкм и диапазоном давления 0,5–7 бар, пластмассовый фильтрующий элемент, с передней крышкой и с кронштейном: № для заказа: FRCLM3361131-M-F1-B
Если заказано как FRCLM 1/4, то будет поставлена наша стандартная модель - FRCLM336134-M-W, с 40 мкм фильтром, диапазон давления 0,5-10 бар и с манометром утопленного типа, с кронштейном для настенного монтажа
Характеристики
- Модульный тип для простого и быстрого обслуживания
- Подходит для модульного монтажа
- Совершенная конструкция
-
Фильтр:
– Встроенный индикатор обслуживания переключается с зеленого на красный, когда (Δp=1 бар)
– Сепаратор для эффективного разделения влаги
– Ручной слив винтового типа для удобства работы
– Бронзовый и полиэтиленовый фильтрующий элемент
– Повышенная емкость стакана -
Регулятор
– Мембранный, разгрузочный
– Давление компенсируется разгруженной тарелкой
– Компенсация потока (трубкой Вентури) для ускоренного срабатывания
– Неподъемная регулирующая ручка с «Нажатием для блокировки» для блокировки любого заданного давления
– Для фиксации значений настройки давления предусмотрен навесной замок
– Встроенный манометр утопленного типа может быть установлен на обоих концах и в перевернутом положении
– Встроенный обратный клапан обеспечивает свободный поток воздуха в обратном направлении
– Быстросъемная нижняя пробка штыкового типа -
Лубрикатор
– Лубрикатор распылительного типа
– Точная регулировка подачи смазки
– Смазывание пропорционально потоку
– Быстрый и легкий долив масла даже во время работы (под давлением) - Быстросъемный кожух стакана штыкового типа
- Хорошие характеристики потока и регулировки
 |
 |
||||
|
Модель - с кронштейном для настенного монтажа |
Модель - с кронштейном | ||||
Технические характеристики
| Модель | FRCLM33... | FRCLM35... | |||
|
Среда |
Сжатый воздух | ||||
|
Размер отверстия |
G1/4 | G1/2 | |||
|
Расход @ (л/мин) |
700 | 3000 | |||
|
Диапазон рабочего давления (бар) |
от 0,8 до 10 | ||||
|
Диапазон регулирующего давления# (бар) |
от 0,2 до 2, от 0,2 до 4, от 0,5 до 7, от 0,5 до 8,5 (стандарт) | ||||
|
Температура окружающей среды ** C |
от -10° до +50° | ||||
|
Температура среды C |
от +5° до +50° | ||||
|
Фильтрация # (мкм) |
1, 5, 25, 40 (стандартная), 50, 100 | ||||
|
Минимальный рабочий поток (л/мин) |
40 | 75 | |||
|
Ёмкость стакана фильтр-регулятора (при максимальном уровне конденсата) (мл) |
17 | 50 | |||
|
Ёмкость стакана лубрикатора (при максимальном уровне масла) (мл) |
30 | 65 | |||
|
Рекомендуемое масло |
ISO VG 32 (сервосистема 32) | ||||
|
Материал стакана |
Поликарбонат | ||||
|
Материал кожуха стакана |
Пластик | ||||
|
Установка |
Вертикальный (как на изображении) | ||||
| Материалы конструкции |
Штампованный алюминий, латунь, сталь, поликарбонат, нитрил, полиамид, нержавеющая сталь, ацеталь, бронза |
||||
|
Опциональные принадлежности * |
Крепление, комплект модульного монтажа | ||||
|
Вес (кг) |
0,52 | 1,62 | |||
@ - Давление подачи 10 бар, заданное давление 6,3 бар, перепад давления Aр = 1 бар согласно стандарту ISO (для стандартных моделей)
* - Для получения подробных сведений о дополнительных принадлежностях см. кат. № APA - 01 - 05 - A
# - Подробные сведения представлены в графе «Порядок заказа»
** - Температура окружающей среды от +5° до +50°C для модели манометра и датчика давления

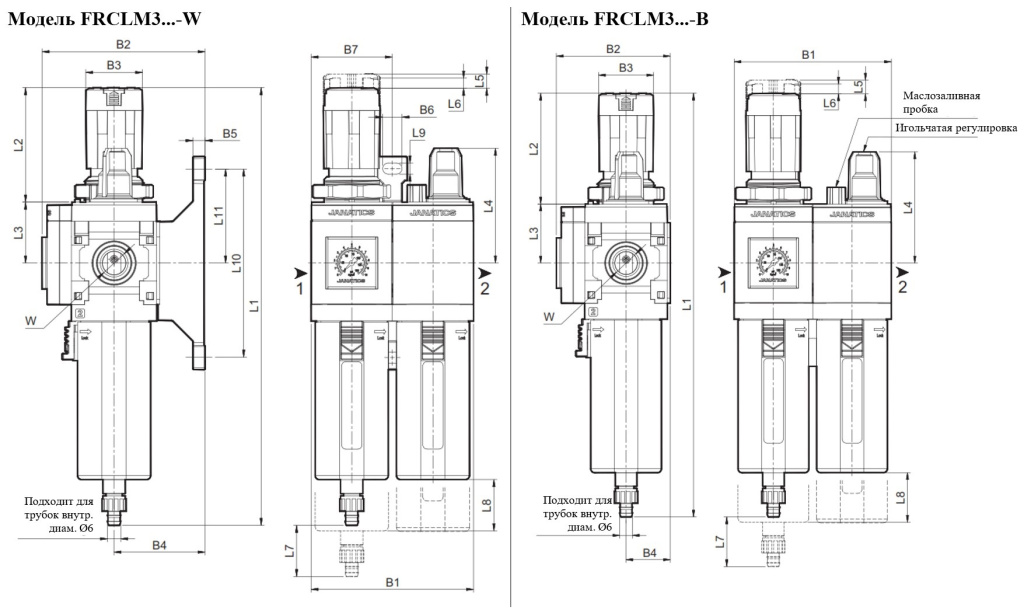

Модель FRCLM3...-W
| Модель | W | B1 | B2 | B3 | B4 | B5 | B6 | B7 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L | |||
|
FRCLM33...-W |
G1/4 | 80 | 80 | Ø28 | 45 | 6 | 9,5 | 40 | 215 | 56 | 30 | 56,5 | 7 | 5 | 25 | 35 | 5,5 | 93 | 46,5 | |||
| FRCLM35...-W | G1/2 | 124 | 97 | Ø42.5 | 52,5 | 7,5 | 10 | 62 | 302 | 84 | 45,5 | 70,5 | 7 | 5 | 30 | 50 | 6,5 | 142 | 71 | |||
Модель FRCLM3...-B
| Модель | W | B1 | B2 | B3 | B4 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | |||
| FRCLM33...-B | G1/4 | 80 | 58 | Ø28 | 22.5 | 215 | 56 | 30 | 56,5 | 7 | 5 | 25 | 35 | |||
| FRCLM35...-B | G1/2 | 124 | 77,5 | Ø42.5 | 33 | 302 | 84 | 45,5 | 70,5 | 7 | 5 | 30 | 50 | |||

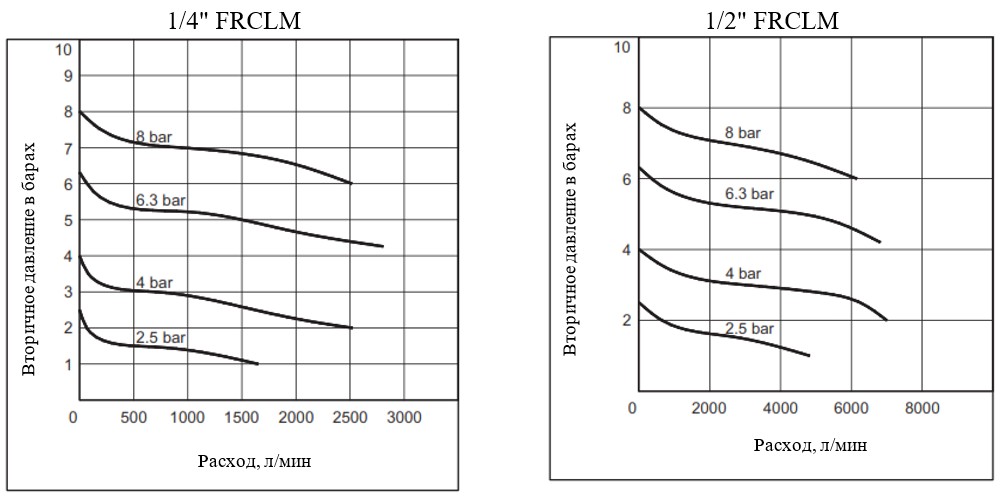

График потока
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
- Поликарбонатные стаканы могут разрушиться или выйти из строя при воздействии синтетических масел, разбавителей, растворителей, трихлорэтилена, керосина или других ароматических углеводородов.
Установка давления
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в её заблокированное положение (поворот ручки против часовой стрелки позволяет уменьшить давление)Порядок заказа
| FRCLM3 |
|
361 |
|
3 |
|
4 |
|
|
— | М | — |
|
— | W | ||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
Размер корпуса и отверстия |
Фильтрация в (мкм) |
Диапазон давления |
Конфигурация фильтрующего элемента |
Устройство слива |
Принадлежности для монтажа с передней стороны в FRC |
Принадлежности для промежуточной установки |
||||||||||||
|
361 1/4" и G1/4 |
0 - 1 |
1 0,2–2 бар |
Отсутствует Спеченная бронза и цилиндрическая форма |
М Ручной слив при помощи резьбового типа сливной пробки |
Отсутствует С манометром утопленного типа |
W С кронштейном для настенного монтажа |
||||||||||||
| 563 1/2" и G1/2 |
1 - 5 |
2 0,2–4 бар |
1 Пластмасса и цилиндрическая форма |
|
F1 С передней крышкой |
B С кронштейном | ||||||||||||
|
|
2 - 25 |
3 0,5–7 бар |
|
F2 С переходной пластиной 1/4 - G1/8 |
|
|||||||||||||
|
3 - 40 (стандарт) |
4 0,5–8,5 бар (стандартный) |
F2 С переходной пластиной 1/2 - G1/8 |
||||||||||||||||
|
4 - 50 |
|
|
||||||||||||||||
Пример заказа
Комбинация фильтр-регулятора, лубрикатора, модульная – 1/4 (с размером отверстия G1/4) с фильтром 5 мкм и диапазоном давления 0,5–7 бар, пластмассовый фильтрующий элемент, с передней крышкой и с кронштейном: № для заказа: FRCLM3361131-M-F1-BЕсли заказано как FRCLM 1/4, то будет поставлена наша стандартная модель - FRCLM336134-M-W, с 40 мкм фильтром, диапазон давления 0,5-10 бар и с манометром утопленного типа, с кронштейном для настенного монтажа
