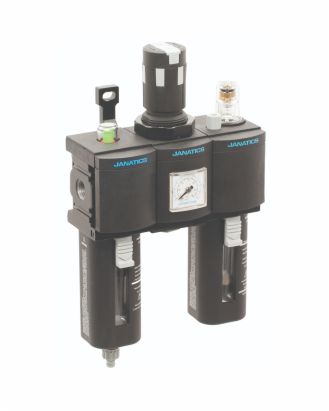

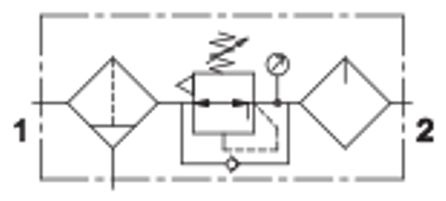

Блок подготовки воздуха, фильтр + регулятор + маслораспылитель. Серия F3

Комбинация фильтра, регулятора и лубрикатора, модульный - G1/4 и G1/2

Характеристики

• Модульный тип для простого и быстрого обслуживания
• Подходит для модульного монтажа
• Совершенная конструкция
• Фильтр:
  – Встроенный индикатор обслуживания переключается с зеленого на красный, когда (Δp=1 бар)
  – Сепаратор для эффективного разделения влаги
  – Ручной слив винтового типа
  – Бронзовый или полиэтиленовый фильтрующий элемент
  – Повышенная емкость стакана
• Регулятор
  – Мембранный, разгрузочный
  – Давление компенсируется разгруженной тарелкой
  – Компенсация потока (трубкой Вентури) для ускоренного срабатывания
  – Неподъемная регулирующая ручка с «Нажатием для блокировки» для блокировки любого заданного давления
  – Для фиксации значений настройки давления предусмотрен навесной замок
  – Встроенный манометр утопленного типа может быть установлен на обоих концах и в перевернутом положении
  – Встроенный обратный клапан обеспечивает свободный поток воздуха в обратном направлении
  – Быстросъемная нижняя пробка штыкового типа
• Лубрикатор
  – Лубрикатор распылительного типа
  – Точная регулировка подачи смазки
  – Смазывание пропорционально потоку
  – Быстрый и легкий долив масла даже во время работы (под давлением)
• Быстросъемный кожух стакана штыкового типа
• Хорошие характеристики потока и регулировки

Технические характеристики

@ - Давление подачи 10 бар, заданное давление 6,3 бар, перепад давления Aр = 1 бар согласно стандарту ISO (для стандартных моделей)
* - Для получения подробных сведений о дополнительных принадлежностях см. кат. «Элементы подготовки воздуха»
# - Подробные сведения представлены в графе «Порядок заказа»
** - Температура окружающей среды от +5° до +50°C для модели манометра и датчика давления

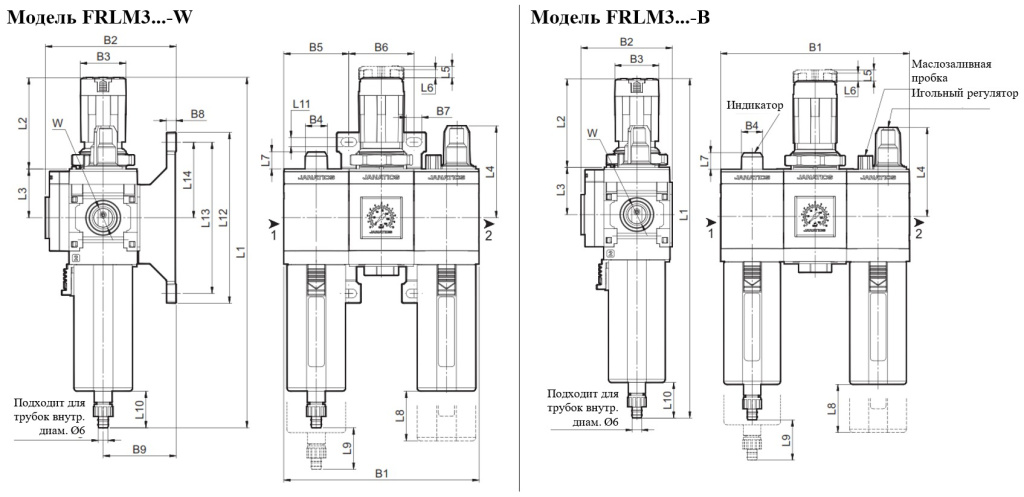

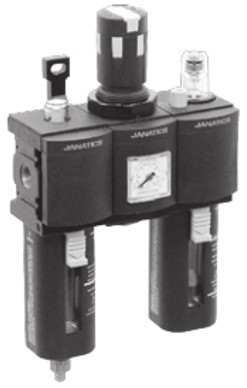

Модель FRLM3...-W

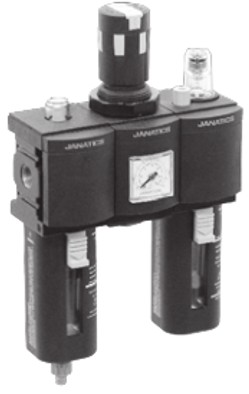

Модель FRLM3...-B

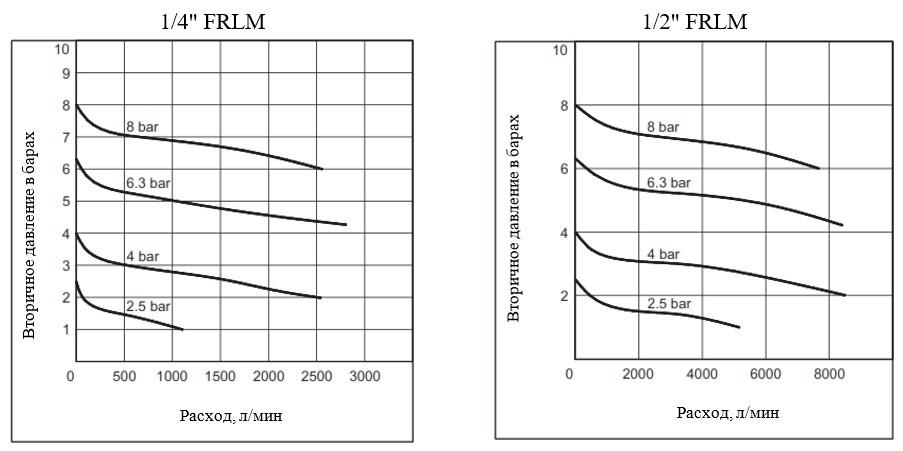

График потока

Меры предосторожности

1. Перед монтажом и подключением трубопроводов проверяйте направление потока.
2. Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
3. Выполняйте монтаж в чистой среде.
4. Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
5. Поликарбонатные стаканы могут разрушиться или выйти из строя при воздействии синтетических масел, разбавителей, растворителей, трихлорэтилена, керосина или других ароматических углеводородов.

Установка давления

Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в её заблокированное положение (поворот ручки против часовой стрелки позволяет уменьшить давление)Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в её заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)

Порядок заказа

FRCLM3

361

3

4

—

М

—

F1

—

Размер корпуса    и отверстия

Фильтрация   в (мкм)

Диапазон    давления

Конфигурация    фильтрующего   элемента

Устройство   слива

Принадлежности   для монтажа с передней   стороны в FRC

Принадлежности   для промежуточной   установки

361     1/4" и G1/4

0     - 1

1     0,2–2 бар

Отсутствует     Спеченная бронза и цилиндрическая форма

М     Ручной слив при помощи резьбового типа сливной пробки

Отсутствует     С манометром утопленного типа

W    С кронштейном для настенного монтажа

563     1/2" и G1/2

1     - 5

2     0,2–4 бар

1     Пластмасса и цилиндрическая форма

F1     С передней крышкой

B    С кронштейном

2     - 25

3     0,5–7 бар

F2     С переходной пластиной 1/4 - G1/8

3     - 40 (стандарт)

4     0,5–8,5 бар (стандартный)

F2     С переходной пластиной 1/2 - G1/8

4     - 50

5     - 100

Пример заказа

Фильтр-регулятор, лубрикатор, модульный – 1/4 (с размером отверстия G1/4) с фильтром 5 мкм и диапазоном давления 0,5–7 бар, пластмассовый фильтрующий элемент, с передней крышкой и с кронштейном - № для заказа: FRLM3361131-M-F1-B

Если заказано как FRLM 1/4, то будет поставлена наша стандартная модель - FRLM336134-M-W, с 40 мкм фильтром, диапазон давления 0,5-10 бар и с манометром утопленного типа, с кронштейном для настенного монтажа.
