Характеристики
Артикул
A32-A33
Давление
от 1,5 до 10 бар
Температура окружающей среды
от -10°C до +60°C
Гарантия
2 года

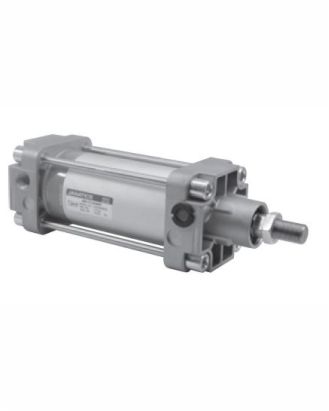

Пневмоцилиндр ISO 6431, базовый, одностороннего действия, с передней пружиной, с магнитом, 50x50
Описание
5 456.79 ₽/шт
Варианты цен
5 456.79 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмоцилиндр ISO 6431, базовый, одностороннего действия, с передней пружиной, с магнитом, 50x65
Описание
6 520.51 ₽/шт
Варианты цен
6 520.51 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
 |
||
|

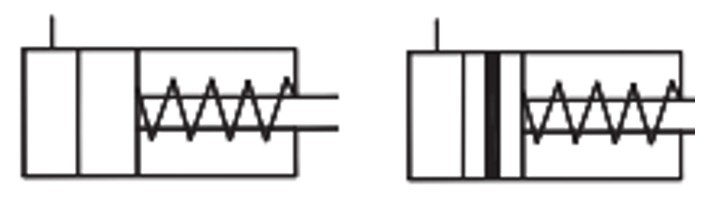

A32 - Немагнитный |
A33 - Магнитный | |
Цилиндр одностороннего действия (на стяжных шпильках) с передней пружиной (Ø32 до 100 мм). Согласно стандартам ISO 6431 / CETOP RP43P, RP53P
Особенности изделий
- Широкий ассортимент креплений
- Низкий коэффициент трения
- Длительный срок эксплуатации
Технические характеристики
| Диаметр цилиндра Ø (мм) | 32 | 40 | 50 | 63 | 80 | 100 | |||
| Стандартная длина хода * (мм) | 25, 50, 80 | ||||||||
| Среда | Сжатый воздух - фильтрованный - воздушно–масляная смесь | ||||||||
| Рабочее давление (бар) | от 1,5 до 10 | ||||||||
| Температура окружающей среды (C) | от -10° до +60° | ||||||||
| Температура рабочего воздуха (C) | от +5° до +50° | ||||||||
|
Материалы конструкции |
Алюминий, латунь, нитрил, сталь, ацеталь, железо, бронза, полиуретан | ||||||||
| Виды монтажа | Основной цилиндр, монтаж на лапе, передний фланец, задний фланец, наружная серьга, внутренняя серьга, центральная цапфа, передняя цапфа, задняя цапфа | ||||||||
| Принадлежности | Опорная лапа серьги, кронштейн для настенного монтажа, кронштейн цапфы, вилка штока, позиционер штока, наконечник штока со сферической проушиной | ||||||||
* На предмет цилиндров с нестандартными или удлинёнными штоками обращайтесь в компанию Остек-АртТул
** Необходимо указать специальный номер заказа
Примечание: По креплениям и принадлежностям см. серию А12, А13.
Усилие на выходе, Н (1Н = 0,1 кгс) (для 50 мм хода)
|
Ø поршня, мм |
Ø штока, мм |
Рабочее давление, бар |
||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||
|
32 |
12 | Выдвижение | 98 | 170 | 242 | 315 | 387 | 460 | 532 | 604 | 677 | |||
|
40 |
16 |
Выдвижение | 172 | 285 | 398 | 511 | 624 | 738 | 851 | 964 | 1076 | |||
|
50 |
20 |
Выдвижение | 274 | 451 | 627 | 805 | 981 | 1158 | 1335 | 1511 | 1687 | |||
|
63 |
20 |
Выдвижение | 447 | 728 | 1008 | 1289 | 1569 | 1850 | 2130 | 2408 | 2691 | |||
|
80 |
25 |
Выдвижение | 728 | 1180 | 1632 | 2085 | 2537 | 2990 | 3442 | 3895 | 4347 | |||
|
100 |
25 |
Выдвижение | 1227 | 1933 | 2641 | 3347 | 4054 | 4761 | 5468 | 6175 | 6882 | |||
Примечание: Детали магнитного датчика см. разделе каталога цилиндров серий A12, A13

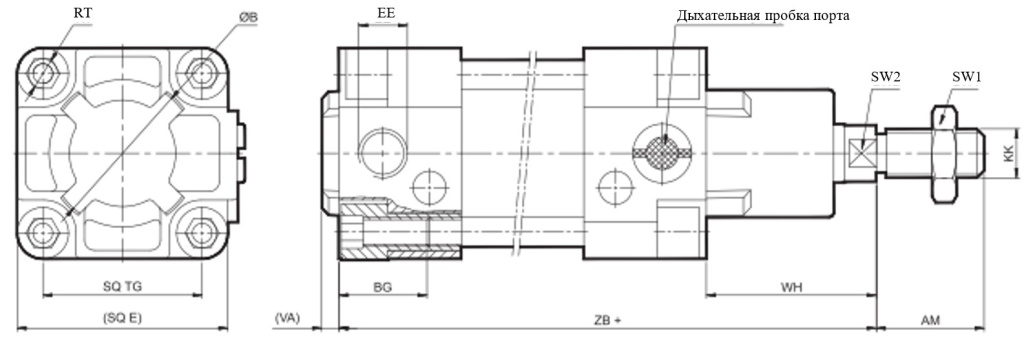

Базовый цилиндр - Ø32 до 100 мм
+ Дополнительный ход
++ Добавить двойной ход
| Ø поршня |
KK |
AM |
SW2 |
SW1 |
Вe11 |
ВА | E Макс. | TG | RT | BG мин. | EE | WH | Доп. | ZB | Доп. | Доп. хода | |||
| 32 | M10 X 1,25 | 22 | 10 | 17 | 30 | 3,5 | 44 | 32 | M6 | 16 | G1/8 | 26 | ±1,3 | 120 | ±1 |
+2 0 |
|||
|
40 |
M12 X 1,25 | 24 | 13 | 19 | 35 | 4 | 55 | 40 | M6 | 16 | G1/4 | 30 |
135
|
||||||
| 50 | M16 X 1,5 | 32 | 16 | 24 | 40 | 4 | 63 | 48 | M6 | 16 | G1/4 | 37 | 143 | ||||||
|
63 |
M16 X 1,5 | 32 | 16 | 24 | 45 | 4 | 83 | 60 | M8 | 16 | G3/8 | 37 | ±1,7 | 158 | ±1,1 |
+2,5 0 |
|||
|
80 |
M20 X 1,5 | 40 | 21 | 30 | 45 | 4 | 98 | 72 | M10 | 16 | G3/8 | 46 | 174 | ||||||
|
100 |
M20 X 1,5 | 40 | 21 | 30 | 55 | 4 | 115 | 89 | M10 | 16 | G1/2 | 51 | 189 | ||||||
Порядок заказа
| A |
|
32 |
|
040 | 050 |
|
O | ||
|
|
|
|
|
|
|||||
|
Модель |
Ø поршня, мм
|
Ход, мм
|
Виды монтажа |
||||||
|
32 Стандартный цилиндр |
032 - Ø 32 |
025 - 25 |
О — стандартный |
||||||
|
33 Магнитный цилиндр |
040 - Ø 40 |
050 - 50 |
|
||||||
|
|
050 - Ø 50 |
080 - 80 |
|||||||
|
063 - Ø 63 |
|
||||||||
|
080 - Ø 80 |
|||||||||
| 100 - Ø 100 | |||||||||
Пример заказа
№ для заказа стандартного цилиндра с поршнем 40 мм, ходом 50 мм: A32 040 050 O
На предмет особых требований к цилиндрам или для получения дополнительной информации обращайтесь в компанию Остек-АртТул
