Характеристики
Артикул
A12, A13
Рабочая среда
Сжатый воздух, фильтрованный, после маслораспылителя
Давление
0,5 – 10 бар
Гарантия
2 года
Серия цилиндра
—
A13
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
40
Ход, мм
—
275
Магнит
—
Да

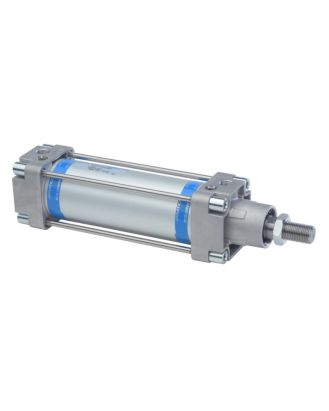

Пневмоцилиндр ISO6431 базовый, с магнитом, 40x275
Описание
5 722.74 ₽/шт
Варианты цен
5 722.74 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
50
Ход, мм
—
1050
Магнит
—
Нет
Пневмоцилиндр ISO6431 базовый, без магнита, 50x1050
Описание
13 280.01 ₽/шт
Варианты цен
13 280.01 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
50
Ход, мм
—
600
Магнит
—
Нет
Пневмоцилиндр ISO6431 базовый, без магнита, 50x600
Описание
8 142.75 ₽/шт
Варианты цен
8 142.75 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
50
Ход, мм
—
575
Магнит
—
Нет
Пневмоцилиндр ISO6431 базовый, без магнита, 50x575
Описание
8 518.06 ₽/шт
Варианты цен
8 518.06 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
80
Ход, мм
—
125
Магнит
—
Нет
Пневмоцилиндр ISO6431 центральная цапфа, без магнита, 80x125
Описание
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
32
Ход, мм
—
90
Магнит
—
Нет
Пневмоцилиндр ISO6431 базовый, без магнита, 32x90
Описание
3 774.13 ₽/шт
Варианты цен
3 774.13 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
32
Ход, мм
—
225
Магнит
—
Нет
Пневмоцилиндр ISO6431 базовый, без магнита, 32x225
Описание
4 581.80 ₽/шт
Варианты цен
4 581.80 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
40
Ход, мм
—
1250
Магнит
—
Нет
Пневмоцилиндр ISO6431 базовый, без магнита, 40x1250
Описание
12 778.59 ₽/шт
Варианты цен
12 778.59 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
50
Ход, мм
—
475
Магнит
—
Нет
Пневмоцилиндр ISO6431 базовый, без магнита, 50x475
Описание
6 788.63 ₽/шт
Варианты цен
6 788.63 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
50
Ход, мм
—
125
Магнит
—
Нет
Пневмоцилиндр ISO6431 задняя вилка, без магнита, 50x125
Описание
Серия цилиндра
—
A13
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
50
Ход, мм
—
900
Магнит
—
Да
Пневмоцилиндр ISO6431 базовый, с магнитом, 50x900
Описание
11 085.19 ₽/шт
Варианты цен
11 085.19 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A13
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
50
Ход, мм
—
250
Магнит
—
Да
Пневмоцилиндр ISO6431 базовый, с магнитом, шток из нержавеющей стали 50x250
Описание
7 172.95 ₽/шт
Варианты цен
7 172.95 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A13
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
50
Ход, мм
—
350
Магнит
—
Да
Пневмоцилиндр ISO6431 базовый, с магнитом, 50x350
Описание
6 293.22 ₽/шт
Варианты цен
6 293.22 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
100
Ход, мм
—
400
Магнит
—
Нет
Пневмоцилиндр ISO6431 базовый, без магнита, 100x400
Описание
15 132.55 ₽/шт
Варианты цен
15 132.55 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A13
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
40
Ход, мм
—
170
Магнит
—
Да
Пневмоцилиндр ISO6431 базовый, с магнитом, 40x170
Описание
5 089.22 ₽/шт
Варианты цен
5 089.22 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
50
Ход, мм
—
70
Магнит
—
Нет
Пневмоцилиндр ISO6431 с центральной цапфой, без магнита, 50x70
Описание
6 251.18 ₽/шт
Варианты цен
6 251.18 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A13
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
32
Ход, мм
—
100
Магнит
—
Да
Пневмоцилиндр ISO6431 центральная цапфа, с магнитом, 32x100
Описание
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
63
Ход, мм
—
50
Магнит
—
Нет
Пневмоцилиндр ISO6431 задняя вилка, без магнита, 63x50
Описание
Серия цилиндра
—
A13
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
40
Ход, мм
—
800
Магнит
—
Да
Пневмоцилиндр ISO6431 базовый, с магнитом, 40x800
Описание
8 749.25 ₽/шт
Варианты цен
8 749.25 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
A12
Форма цилиндра
—
Квадратный на шпильках, ISO 6431
Диаметр поршня, мм
—
32
Ход, мм
—
850
Магнит
—
Нет
Пневмоцилиндр ISO6431 базовый, без магнита, 32x850
Описание
8 409.97 ₽/шт
Варианты цен
8 409.97 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневматические цилиндры двойного действия (Ø32–100 мм)
В соответствии со стандартами ISO 6431 / CETOP RP43P, RP53P
Особенности
* По поводу цилиндров с нестандартными или удлиненными штоками обращайтесь к своему региональному дилеру или в компанию Остек-АртТул
Вышеуказанные значения приведены с учетом потери на трение
+ Дополнительный ход
+ Дополнительный ход
+ Дополнительный ход
+ Дополнительный ход
+ Дополнительный ход
+ Дополнительный ход
+ Дополнительный ход
+ Дополнительный ход
+ Дополнительный ход
* Подходит для цилиндра с задней проушиной
** Подходит для цилиндра с задней вилкой
Герконовый датчик и крепление в сборе устанавливаются на пневматический цилиндр (серия A10, A13) для контроля позиции. Поршень цилиндра снабжен постоянным магнитом, который активирует герконовый датчик при приближении к нему. Герконовый датчик замыкает сигнальную цепь, подавая электрический сигнал, который можно использовать для разных целей. Точность контроля позиции зависит от чувствительности датчика и скорости перемещения поршня
Пример
№ для заказа стандартного цилиндра с диаметром поршня 40 мм, ходом 50 мм, с монтажом на задней вилке: A12 040 050 D
Примечание
При заказе как «цилиндр с диаметром поршня 40 мм, ходом 50 мм» будет поставлен базовый цилиндр A12 040 050 О
Для повторного заказа, при указании данных с паспортной таблички цилиндра, отдельно указывайте способ монтажа
При заказе принадлежностей номера для заказа необходимо брать из соответствующих таблиц. При отдельном заказе монтажных комплектов (если они требуются отдельно) необходимо использовать нижеуказанные номера для заказа
* Поставляется в комплекте с 4 винтами
В случае особых требований к цилиндрам или для получения дополнительной информации обращайтесь к своему региональному дилеру или в компанию Остек-АртТул
В соответствии со стандартами ISO 6431 / CETOP RP43P, RP53P
Особенности
- Регулируемое демпфирование в обоих конечных положениях
- Широкий ассортимент принадлежностей для монтажа
- Низкий коэффициент трения
- Длительный срок службы
Технические характеристики
|
Диаметр поршня Ø, мм |
32 мм | 40 мм | 50 мм | 63 мм | 80 мм | 100 мм | ||||||
| Длина участка демпфирования | 21 мм | 23 мм | 23 мм | 23 мм | 28 мм | 28 мм | ||||||
| Стандартная длина хода * |
25 мм, 50 мм, 80 мм, 100 мм, 125 мм, 160 мм, 200 мм, 250 мм, 300 мм, 320 мм, 400 мм, 500 мм |
|||||||||||
| Рабочая среда |
Сжатый воздух, фильтрованный, после маслораспылителя |
|||||||||||
|
Рабочее давление |
0,5 – 10 бар | |||||||||||
|
Температура окружающей среды |
от -10 до +60 °C |
|||||||||||
| Температура сжатого воздуха |
от +5 до +50°C |
|||||||||||
| Материальное исполнение | Алюминий, латунь, нитрил, сталь, ацеталь, чугун, бронза, полиуретан | |||||||||||
|
Монтажные принадлежности |
Базовый цилиндр, монтаж на лапах, передний фланец, задний фланец, проушина, вилка, передняя цапфа, задняя цапфа, центральная цапфа |
|||||||||||
|
Принадлежности |
Опора задней вилки, кронштейн для вилки на вертикальную поверхность, стойки для цапфы, вилка штока с защелкой, наконечник штока со сферическим шарниром, позиционер штока |
|||||||||||
* По поводу цилиндров с нестандартными или удлиненными штоками обращайтесь к своему региональному дилеру или в компанию Остек-АртТул
Выходное усилие (усилие в Н: 1 Н = 0,1 кгс)
|
Диаметр поршня Ø (мм) |
Диаметр штока Ø (мм) |
|
Рабочее давление, бар | ||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||
|
32 |
12 |
Выдвижение |
145 |
217 |
289 |
362 | 434 | 507 | 579 |
651 |
724 |
| Втягивание | 124 | 187 | 249 | 311 | 373 | 435 | 498 | 559 | 621 | ||
|
40 |
16 |
Выдвижение |
226 |
339 |
452 |
565 |
678 | 792 | 905 | 1018 | 1130 |
|
Втягивание |
190 | 285 | 380 | 475 | 570 | 665 | 760 | 855 | 950 | ||
|
50 |
20 |
Выдвижение |
353 |
530 |
706 |
884 |
1060 |
1237 |
1414 |
1590 |
1767 |
|
Втягивание |
297 |
445 |
594 |
742 |
891 |
1039 |
1187 |
1336 |
1484 | ||
| 63 | 20 |
Выдвижение |
561 |
842 |
1122 |
1403 |
1683 |
1964 |
2244 |
2525 |
2805 |
|
Втягивание |
505 |
757 |
1009 |
1261 |
1514 |
1766 |
2018 |
2270 |
2523 | ||
| 80 | 25 |
Выдвижение |
905 |
1357 |
1809 |
2262 |
2714 |
3167 |
3619 |
4072 |
4524 |
|
Втягивание |
816 | 1225 | 1633 | 2041 | 2449 | 2857 | 3266 | 3674 | 4082 | ||
| 100 | 25 |
Выдвижение |
1414 | 2120 | 2828 | 3534 | 4241 | 4948 | 5655 | 6362 | 7069 |
|
Втягивание |
1325 | 1988 | 2650 | 3313 | 3976 | 4640 | 5300 | 5965 | 6625 | ||
Вышеуказанные значения приведены с учетом потери на трение
Базовый цилиндр
+ Дополнительный ход
|
Диаметр поршня Ø | KK | AM | ММ | SW2 | L12 | SW1 | В e11 | VD | VA | L2 | E макс. | G | |
|
|
|||||||||||||
|
32 |
M10X1,25 |
22 |
12 |
10 |
6 |
17 |
30 |
11 |
3,5 |
20,5 |
44 |
25 | |
|
40 |
M12X1,25 |
24 |
16 |
13 |
6,5 |
19 |
35 |
12 |
4 |
24,5 |
55 |
28 | |
|
50 |
M16X1,5 |
32 |
20 |
16 |
8 |
24 |
40 |
13 |
4 | 30 | 63 | 30 | |
|
63 |
M16X1,5 |
32 |
20 |
16 | 8 | 24 | 45 | 14,5 |
4 |
30,5 | 83 | 33 | |
| 80 | M20 x 1,5 | 40 | 25 | 21 | 10 | 30 | 45 | 5 | 4 | 38,5 | 98 | 33 | |
| 100 | M20x 1,5 | 40 | 25 | 21 | 10 | 30 | 55 | 20 | 4 | 44 | 115 | 37 | |
|
Диаметр поршня Ø | TG | RT |
BG мин. | L9 | ЕЕ | PL | L7 | WH | ZB | L8 |
Допуск хода |
| 32 | 32 | М6 | 16 | 5 | G1/8 | 8,5 | 0 | 26 ±1,3 | 120 ±0,9 | 94 | +2 0 |
| 40 | 40 | М6 | 16 | 5 | G1/4 | 12 | 3 | 30 ±1,3 | 135 ±0,9 | 105 | |
| 50 | 48 | М6 | 16 | 5 | G1/4 | 12 | 5 | 37 ±1,3 | 143 ± 0,9 | 106 | |
| 63 | 60 | М8 | 16 | 6 | G3/8 | 16,5 | 10 | 37 ±1,7 | 158 ±1,1 | 121 | +2,5 0 |
| 80 | 72 | М10 | 16 | 6 | G3/8 | 16 | 15 | 46 ±1,7 | 174 ±1,1 | 128 | |
| 100 | 89 | М10 | 16 | 6 | G1/2 | 18 | 15 | 51 ± 1,7 | 189 ± 1,1 | 138 |
Лапы
+ Дополнительный ход
|
Диаметр поршня Ø |
TR ±0,3 | AB |
AH Js15 |
AO макс. | AT | E | SA | Доп. | d* | XA |
№ для заказа | |
|
|
||||||||||||
| 32 | 32 | 7 H14 | 32 | 8 | 4 | 46 | 142 | ± 1,25 | 5,8 | 144 | ML1032 | |
| 40 | 36 | 9 H13 | 36 | 10 | 4 | 52 |
161 |
7,8 | 163 | ML040 | ||
| 50 | 45 | 9 H13 | 45 | 12 | 5 | 65 | 170 | 7,8 | 175 | ML050 | ||
| 63 | 50 | 9 H13 | 50 | 12 | 5 | 75 | 185 | ± 1,5 | 7,8 | 190 | ML063 | |
| 80 | 63 | 12 H14 | 63 | 17 | 6 | 95 | 210 | 9,8 | 215 | ML1080 | ||
| 100 | 75 | 14,5 H14 | 71 | 19 | 6 | 115 | 220 | 11,8 | 230 | ML1100 | ||
Передний фланец
+ Дополнительный ход
|
Диаметр поршня Ø |
TR ±0,3 |
R ±0,3 |
FB H13 | MF |
UF макс. |
E макс. | W | Доп. |
№ для заказа | |
|
|
||||||||||
| 32 | 64 | 32 | 7 | 10 | 80 | 50 | 16 | ±1,5 | MF1032 | |
| 40 | 72 | 36 | 9 | 10 | 90 | 55 | 20 | MF040 | ||
| 50 | 90 | 45 | 9 | 12 | 110 | 65 | 25 | MF050 | ||
| 63 | 100 | 05 | 9 | 12 | 125 | 83 | 25 | ±1,8 | MF063 | |
| 80 | 126 | 63 | 12 | 16 | 155 | 100 | 30 | MF1080 | ||
| 100 | 150 | 75 | 14 | 16 | 185 | 120 | 35 | MF1100 | ||
Задний фланец
+ Дополнительный ход
|
Диаметр поршня Ø |
TR ±0,3 |
R ±0,3 |
FB H13 | MF |
UF |
E | ZF | Доп. |
№ для заказа | |
|
|
||||||||||
| 32 | 64 | 32 | 7 | 10 | 80 | 50 | 130 |
±1,25 ±1,5 |
MF1032 | |
| 40 | 72 | 36 | 9 | 10 | 90 | 55 | 145 | MF040 | ||
| 50 | 90 | 45 | 9 | 12 | 110 | 65 | 155 | MF050 | ||
| 63 | 100 | 50 | 9 | 12 | 125 | 83 | 170 | MF063 | ||
| 80 | 126 | 63 | 12 | 16 | 155 | 100 | 190 | MF1080 | ||
| 100 | 150 | 75 | 14 | 16 | 185 | 120 | 205 | MF1100 | ||
Задняя проушина
+ Дополнительный ход
|
Диаметр поршня Ø |
CD H9 | EW | Доп. |
L мин. |
MR макс. |
E макс. | XD | Доп. |
№ для заказа | |
|
|
||||||||||
| 32 | 10 | 26 |
- 0,2 - 0,6 |
12 | 11 | 45 | 142 | ±1,25 | MS032 | |
| 40 | 12 | 28 | 15 | 13 | 54 | 160 | MS040 | |||
| 50 | 12 | 32 | 15 | 13 | 64 | 170 | MS050 | |||
| 63 | 16 | 40 | 20 | 17 | 82 | 190 | ±1,5 | MS063 | ||
| 80 | 16 | 50 | 20 | 17 | 94 | 210 | MS1080 | |||
| 100 | 20 | 60 | 25 | 21 | 111 | 230 | MS1100 | |||
Задняя вилка
+ Дополнительный ход
|
Диаметр поршня Ø |
TR ±0,3 |
R ±0,3 |
FB H13 | MF |
UF |
E | ZF | Доп. |
№ для заказа | |
|
|
||||||||||
| 32 | 64 | 32 | 7 | 10 | 80 | 50 | 130 |
±1,25 ±1,5 |
MD1032 | |
| 40 | 72 | 36 | 9 | 10 | 90 | 55 | 145 | MD040 | ||
| 50 | 90 | 45 | 9 | 12 | 110 | 65 | 155 | MD050 | ||
| 63 | 100 | 50 | 9 | 12 | 125 | 83 | 170 | MD063 | ||
| 80 | 126 | 63 | 12 | 16 | 155 | 100 | 190 | MD1080 | ||
| 100 | 150 | 75 | 14 | 16 | 185 | 120 | 205 | MD1100 | ||
Передняя цапфа
+ Дополнительный ход
|
Диаметр поршня Ø |
TD e9 |
TL h14 |
TM h14 | UW | TT | R | L1 | Доп. |
L2 прибл. |
№ для заказа | |
|
|
|||||||||||
| 32 | 12 | 12 | 50 | 48 | 16 | 1 | 18 | ±1,5 | 2 | MT0032 | |
| 40 | 16 | 16 | 63 | 55 | 22 | 1,5 | 19 | 0 | MT0040 | ||
| 50 | 16 | 16 | 75 | 70 | 24 | 1,6 | 25 | 5 | MT0050 | ||
| 63 | 20 | 20 | 90 | 86 | 28 | 1,6 | 23 | ±2 | -1 | MT0063 | |
| 80 | 20 | 20 | 110 | 110 | 32 | 1,6 | 30 | 1,5 | MT0080 | ||
| 100 | 25 | 25 | 132 | 135 | 40 | 2 | 31 | -1,5 | MT0100 | ||
Задняя цапфа
+ Дополнительный ход
|
Диаметр поршня Ø | TD e9 | TL h14 | TM h14 | UW | TT | R | L3 | Доп. | L4 прибл. |
№ для заказа | |
|
|
|||||||||||
| 32 | 12 | 12 | 50 | 48 | 16 | 1 | 128 | ±1,2 | 16 | MT0032 | |
| 40 | 16 | 16 | 63 | 55 | 22 | 1,5 | 146 | 19 | MT0040 | ||
| 50 | 16 | 16 | 75 | 70 | 24 | 1,6 | 155 | 20 | MT0050 | ||
| 63 | 20 | 20 | 90 | 86 | 28 | 1,6 | 172 | ±1,3 | 24 | MT0063 | |
| 80 | 20 | 20 | 110 | 110 | 32 | 1,6 | 190 | 29 | MT0080 | ||
| 100 | 25 | 25 | 132 | 135 | 40 | 2 | 209 | 33 | MT0100 | ||
Центральная цапфа
+ Дополнительный ход
|
Диаметр поршня Ø | TD e9 | TL h14 | TM h14 | UW | TT | R | XV | Доп. | |
|
|
|||||||||
| 32 | 12 | 12 | 50 | 48 | 16 | 1 | 73 | ±2 | |
| 40 | 16 | 16 | 63 | 55 | 22 | 1,5 | 82,5 | ||
| 50 | 16 | 16 | 75 | 70 | 24 | 1,6 | 90 | ||
| 63 | 20 | 20 | 90 | 86 | 28 | 1,6 | 97,5 | ||
| 80 | 20 | 20 | 110 | 110 | 32 | 1,6 | 110 | ||
| 100 | 25 | 25 | 132 | 135 | 40 | 2 | 120 | ||
Принадлежности для пневмоцилиндра серии A12, A13
Опора угловая для задней вилки CETOP-RP 107 P
|
Диаметр поршня Ø | K1 Js14 | G2 Js14 | S6 H13 | CA Js16 | CK H9 | EM | Доп. | G1 ±0,2 | H6 | R1 Макс. | K2 | G3 | 0° |
№ для заказа | |
|
|
|||||||||||||||
| 32 | 38 | 18 | 5,5 | 32 | 10 | 26 | -0,2 -0,6 |
21 | 9 | 10 | 51 | 31 | 10 | AA032 | |
| 40 | 41 | 22 | 5,5 | 36 | 12 | 28 | 24 | 10 | 11 | 54 | 35 | 15 | AA040 | ||
| 50 | 50 | 30 | 6,6 | 45 | 12 | 32 | 33 | 12 | 13 | 65 | 45 | 15 | AA050 | ||
| 63 | 52 | 35 | 6,6 | 50 | 16 | 40 | 37 | 12 | 15 | 67 | 50 | 15 | AA063 | ||
| 80 | 66 | 40 | 9 | 63 | 16 | 50 | 47 | 14 | 15 | 86 | 60 | 15 | AA080 | ||
| 100 | 76 | 50 | 9 | 71 | 20 | 60 | 55 | 15 | 19 | 96 | 70 | 15 | AA100 | ||
Опора прямая
|
Диаметр поршня Ø | TG | D2 | L2 | FL | θ° | № для заказа* |
№ для заказа | |
|
|
||||||||
| 32 | 32 | 6,6 | 5,5 | 22 | 90 | AV032 | AW032 | |
| 40 | 40 | 6,6 | 5,5 | 25 | 90 | AV040 | AW040 | |
| 50 | 48 | 6,6 | 6,5 | 27 | 90 | AV050 | AW050 | |
| 63 | 60 | 9 | 6,5 | 32 | 90 | AV063 | AW063 | |
| 80 | 72 | 11 | 10 | 36 | 60 | AV1080 | AW 1080 | |
| 100 | 89 | 11 | 10 | 41 | 60 | AV1100 | AW1100 | |
* Подходит для цилиндра с задней проушиной
** Подходит для цилиндра с задней вилкой
Стойки для цапфы
|
Диаметр поршня Ø | B1 | B2 | A | d1 | d2 H13 | d3 H9 | H1 | H2 | H3 | K5 Js14 |
№ для заказа | |
|
|
||||||||||||
| 32 | 46 | 18 | 32 ±0,2 | 11 | 6,6 | 12 | 30 | 15 ±0,1 | 23 | 71 | AT032 | |
| 40 | 55 | 21 | 36 ±0,2 | 15 | 9 | 16 | 36 | 18 ±0,1 | 27 | 87 | AT040 | |
| 50 | 55 | 21 | 36 ±0,2 | 15 | 9 | 16 | 36 | 18 ±0,1 | 27 | 99 | AT040 | |
| 63 | 65 | 23 | 42 ±0,2 | 16,5 | 11 | 20 | 40 | 20 ±0,1 | 29 | 116 | AT063 | |
| 80 | 65 | 23 | 42 ±0,2 | 16,5 | 11 | 20 | 40 | 20 ±0,1 | 29 | 136 | AT063 | |
| 100 | 75 | 28,5 | 50 ±0,2 | 20 | 14 | 25 | 50 | 25 ±0,1 | 37 | 164 | AT100 | |
Вилка штока с защелкой (ISO 8140)
|
Диаметр поршня Ø | KK | CE | CK f8 | CM B12 | LE | ER макс. | CL |
№ для заказа |
|
|
|
|||||||||
| 32 | M10 x 1,25 | 40 | 10 | 10 | 20 | 16 | 20 | AF010 | |
| 40 | M12 x 1,25 | 48 | 12 | 12 | 24 | 19 | 24 | AF012 | |
| 50/63 | M16 x 1,5 | 64 | 16 | 16 | 32 | 25 | 32 | AF016 | |
| 80/100 | M20 x 1,5 | 80 | 20 | 20 | 40 | 32 | 40 | AF020 | |
Позиционер штока
|
Диаметр поршня Ø | KK | L1 | L2 | L3 | H1 | H2 | D1 | U | ± θ° |
№ для заказа | |
|
|
|||||||||||
| 32 | M10 x 1,25 | 20 | 14 | 65 | 17 | 8 | 28 | 0,75 | 5 | AR010 | |
| 40 | M12 x 1,25 | 22 | 18 | 75 | 19 | 10 | 32 | 1 | 5 | AR012 | |
| 50/63 | M16 x 1,5 | 25 | 22 | 91 | 27 | 13 | 41 | 1 | 5 | AR016 | |
| 80/100 | M20 x 1,5 | 30 | 28 | 112 | 32 | 16 | 50 | 1,5 | 5 | AR020 | |
Наконечник штока со сферическим шарниром ISO 8139
|
Диаметр поршня Ø | KK | CN Н9 | T | EN h12 | CE | LE мин. | ER макс. | АХ | SW | Z |
№ для заказа | |
|
|
||||||||||||
| 32 | М10 х 1,25 | 10 | 10,5 | 14 | 43 | 15 | 14 | 20 | 17 | 13° | AP010 | |
| 40 | М12 х 1,25 | 12 | 12 | 16 | 50 | 17 | 16 | 22 | 19 | AP012 | ||
| 50/63 | М16 х 1,5 | 16 | 15 | 21 | 64 | 22 | 21 | 28 | 22 | 15° | AP016 | |
| 80/100 | М20 х 1,5 | 20 | 18 | 25 | 77 | 26 | 25 | 33 | 30/32 | AP020 | ||
Дополнительные принадлежности для магнитных цилиндров серии A10, A13
Герконовый датчик
Герконовый датчик и крепление в сборе устанавливаются на пневматический цилиндр (серия A10, A13) для контроля позиции. Поршень цилиндра снабжен постоянным магнитом, который активирует герконовый датчик при приближении к нему. Герконовый датчик замыкает сигнальную цепь, подавая электрический сигнал, который можно использовать для разных целей. Точность контроля позиции зависит от чувствительности датчика и скорости перемещения поршня
Технические характеристики
| Модель | 880006 |  | ||||||
| Рабочее напряжение | 5–240 В (пост./перем.) | |||||||
| Коммутируемый ток |
макс. 100 мА | |||||||
| Скорость коммутации | макс. 10 Вт | |||||||
| Падение напряжения | макс. 3,5 В | |||||||
| Время отклика | Вкл. + выкл. < 1 мс | |||||||
| Тип контакта | Однополюсный, нормально разомкнутый | |||||||
| Рабочая температура | от -10 до +70 °C | |||||||
| Ударная прочность | 30 G | |||||||
| Вибрационная стойкость | 9 G | |||||||
| Цепь защиты | Нет | |||||||
| Тип защиты | IEC 529, IP67 | |||||||
| Цвет светодиода | Зеленый | |||||||
| Кабель | Ø4, 2-жильный, 2 метра | |||||||
| Ø поршня | X | Y | № для заказа крепления (а) | № для заказа герконового датчика (b) | № для заказа (a+b) |  | |||||
| 32 | 37 | 29 | SA0001 | 880006 | AM1032 | ||||||
| 40 | 40 | 31 | |||||||||
| 50 | 44 | 37 | |||||||||
| 63 | 45 | 48 | SA0002 | AM 1063 | |||||||
| 80 | 57 | - | SA0003 | AM1080 | |||||||
| 100 | 65 | - | |||||||||
Цепь и схема соединения
Порядок заказа
| A |
| 12 |
| 050 | 040 | | D | ||
|
|
| | | | |||||
|
Модель | Ø поршня, мм | Ход, мм | Монтажные принадлежности | ||||||
|
12 Магнитный цилиндр |
032 - Ø 32 | 025 - 25 | O — Базовое исполнение | ||||||
| 13 Стандартный цилиндр | 040 - Ø 4 | 050 - 50 | L — Монтаж на лапах | ||||||
|
|
050 - Ø 50 | 080 - 80 | F — Фланец | ||||||
| 063 - Ø 63 | 100 - 100 | R — Задний фланец | |||||||
| 080 - Ø 80 | 125 - 125 | S — Задняя проушина | |||||||
| 100 - Ø 100 | 160 - 160 | D — Задняя вилка | |||||||
| 200 - 200 | N — Передняя цапфа | ||||||||
| 250 - 250 | M — Задняя цапфа | ||||||||
| 300 - 300 | T — Средняя цапфа | ||||||||
| 320 - 320 | T — Центральная цапфа | ||||||||
| 400 - 400 | |||||||||
| 500 - 500 | |||||||||
Пример
№ для заказа стандартного цилиндра с диаметром поршня 40 мм, ходом 50 мм, с монтажом на задней вилке: A12 040 050 D
Примечание
При заказе как «цилиндр с диаметром поршня 40 мм, ходом 50 мм» будет поставлен базовый цилиндр A12 040 050 О
Для повторного заказа, при указании данных с паспортной таблички цилиндра, отдельно указывайте способ монтажа
При заказе принадлежностей номера для заказа необходимо брать из соответствующих таблиц. При отдельном заказе монтажных комплектов (если они требуются отдельно) необходимо использовать нижеуказанные номера для заказа
|
Диаметр цилиндра Ø |
Монтаж на лапе |
Передний/задний фланец | Задняя проушина * | Вилка задняя * | Передняя/Задняя цапфа* |
 |
 |
 |
 |  |
|
| 32 | ML1032 | MF1032 | MS032 | MD032 | MT0032 |
| 40 | ML040 | MF040 | MS040 | MD040 | MT0040 |
| 50 | ML050 | MF050 | MS050 | MD050 | MT0050 |
| 63 | ML063 | MF063 | MS063 | MD063 | MT0063 |
| 80 | ML1080 | MF1080 | MS1080 | MD1080 | MT0080 |
| 100 | ML1100 | MF1100 | MS1100 | MD1100 | MT0100 |
* Поставляется в комплекте с 4 винтами
В случае особых требований к цилиндрам или для получения дополнительной информации обращайтесь к своему региональному дилеру или в компанию Остек-АртТул
Ваша выгода - наш приоритет!
Ценовая привлекательность
Вы можете купить Пневмоцилиндры по стандарту ISO 6431, серии A12, A13, которые не уступают популярным аналогам, в большинстве случаев выгоднее продукции немецких и японских производителей.
Отсутствие маркетинговой наценки
В стоимость наших комплектующих не заложена маркетинговая наценка за бренд, составляющая порядка 30-40% от стоимости.
99,9% гарантия от брака
Качественное оборудование на производстве и дорогостоящее испытательное оборудование, позволяет почти полностью исключить попадание бракованных изделий.
