Характеристики
Артикул
A51, A52 D8-10
Давление
0,5 – 10 бар
Гарантия
2 года
Нет в наличии
Артикул: A52010060O
2 257.96 ₽/шт
Варианты цен
2 257.96 ₽/шт
Нет в наличии
Артикул: A51008040O
1 649.14 ₽/шт
Варианты цен
1 649.14 ₽/шт
Нет в наличии
Артикул: A52008080O
1 820.55 ₽/шт
Варианты цен
1 820.55 ₽/шт
Нет в наличии
Артикул: A52010088O
Нет в наличии
Артикул: A52008050O
1 841.24 ₽/шт
Варианты цен
1 841.24 ₽/шт
Нет в наличии
Артикул: A52010090O
2 228.40 ₽/шт
Варианты цен
2 228.40 ₽/шт
Нет в наличии
Артикул: A51008100O
Нет в наличии
Артикул: A52010250O
Нет в наличии
Артикул: A51010015O
2 080.63 ₽/шт
Варианты цен
2 080.63 ₽/шт
Нет в наличии
Артикул: A52008020O
2 089.50 ₽/шт
Варианты цен
2 089.50 ₽/шт
Нет в наличии
Артикул: A51010020O
2 080.63 ₽/шт
Варианты цен
2 080.63 ₽/шт
Нет в наличии
Артикул: A52010010O
1 953.55 ₽/шт
Варианты цен
1 953.55 ₽/шт
Нет в наличии
Артикул: A52008040O
1 838.28 ₽/шт
Варианты цен
1 838.28 ₽/шт
Нет в наличии
Артикул: A51010050O
1 832.37 ₽/шт
Варианты цен
1 832.37 ₽/шт
Нет в наличии
Артикул: A52010050O
1 977.19 ₽/шт
Варианты цен
1 977.19 ₽/шт
Нет в наличии
Артикул: A52010025O
1 965.37 ₽/шт
Варианты цен
1 965.37 ₽/шт
Нет в наличии
Артикул: A52010150O
2 299.33 ₽/шт
Варианты цен
2 299.33 ₽/шт
Нет в наличии
Артикул: A51010080O
1 858.97 ₽/шт
Варианты цен
1 858.97 ₽/шт
Нет в наличии
Артикул: A52008025O
1 829.42 ₽/шт
Варианты цен
1 829.42 ₽/шт
Нет в наличии
Артикул: A52010140O
2 296.38 ₽/шт
Варианты цен
2 296.38 ₽/шт

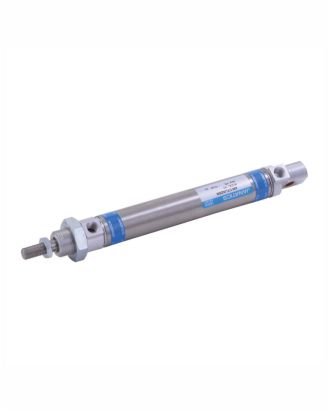

Пневматические цилиндры двойного действия (Ø8 и 10 мм)
Согласно требованиям стандартов ISO 6432 / CETOP RP52P
Особенности
Согласно требованиям стандартов ISO 6432 / CETOP RP52P
Особенности
- Эластомерный демпфер на обоих концах
- Большой выбор креплений.
- Низкое трение.
- Длительный срок службы.
Технические характеристики
|
Диаметр поршня Ø (мм) |
8* | 10 | ||||||||
|
Стандартная длина хода* (мм) |
10, 25, 40, 50, 80, 100 |
|||||||||
|
Рабочая среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь |
|||||||||
|
Рабочее давление |
0,5–10 бар |
|||||||||
|
Температура среды |
5–60° C |
|||||||||
|
Материалы конструкции |
Алюминий, латунь, нитрил, полиуретан, сталь, ацеталь |
|||||||||
|
Виды монтажа |
Монтаж на передней лапе, монтаж на двух лапах, передний фланец, задний фланец, передняя цапфа, задняя цапфа |
|||||||||
|
Принадлежности |
Опора угловая, вилка штока |
|||||||||
* Для Ø8 мм магнитные цилиндры не предусмотрены.
** Для получения информации о цилиндрах с нестандартными или удлиненными штоками обращайтесь к своему менеджеру.
Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)
|
Диаметр поршня Ø (в мм) |
Ø штока (в мм) |
|
Рабочее давление в бар |
||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||
| 8 | 4 |
Выдвижение |
9 | 13 | 18 | 22 | 27 | 31 | 36 | 40 | 45 |
|
Втягивание |
6 | 10 | 13 | 16 | 20 | 23 | 27 | 30 | 33 | ||
| 10 | 4 |
Выдвижение |
14 | 21 | 28 | 35 | 42 | 49 | 56 | 63 | 70 |
|
Втягивание |
11 | 17 | 23 | 29 | 35 | 41 | 47 | 53 | 59 | ||
(Вышеуказанные значения приведены с учетом потери на трение)

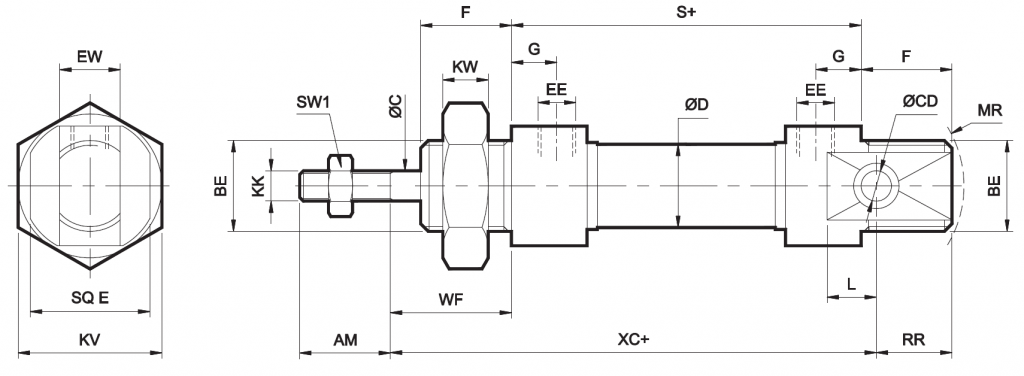

Базовый цилиндр
+ Добавить ход
|
Диаметр поршня Ø |
MR | BE | F | CD H9 | RR | L | G | EE | S ±0,5 | KW | C | SW1 | KK | AM | WF ± 1,2 | XC ± 2,2 | EW d13 | KV | SQ E |
Допуск хода |
|
| 10-100 | 125-300 | ||||||||||||||||||||
| 8 | 12 | M12x1,25 | 12 | 4 | 10 | 6,5 | 6 |
M5x0,8 |
46 | 6 | 4 | 7 |
M4x0,7 |
12 | 16 | 64 | 8 | 19 | 16 |
+1,5 +0 |
+2,5 +0 |
| 10 | 12 |
M12x1,25 |
12 | 4 | 10 | 6,5 | 6 |
M5x0,8 |
46 | 6 | 4 | 7 |
M4x0,7 |
12 | 16 | 64 | 8 | 19 | 16 | ||
Виды монтажа пневмоцилиндра серии A51
Монтаж на передней лапе
+ Добавить ход
|
Диаметр поршня Ø |
TL |
AU |
AO |
d* |
XS ±1,4 |
NH ±0,3 |
TR Js14 |
US | AB H13 | UR |
Код для заказа |
| 8 | 2 | 10 | 5 | 3,8 | 24 | 16 | 25 | 35 | 4,5 | 26 |
ML012 |
| 10 | 2 | 10 | 5 | 3,8 | 24 | 16 | 25 | 35 | 4,5 | 26 |
ML012 |
* Подходит для рассверловки
Монтаж на двух лапах
+ Добавить ход
|
Диаметр поршня Ø |
UR | AB H13 | TR Js14 | NH±0,3 | AO | AU | d* | LT | US | LS±0,7 | XL± |
Код для заказа |
| 8 | 26 | 4,5 | 25 | 16 | 5 | 10 | 3,8 | 2 | 35 | 66 | 72 | MS012 |
| 10 | 26 | 4,6 | 25 | 16 | 5 | 10 | 3,8 | 2 | 35 | 66 | 72 |
MS012 |
Передний фланец
|
Диаметр поршня Ø |
FT Js14 | UF | UR | FB H13 | FT | W±1,4 |
Код для заказа |
| 8 | 30 | 40 | 25 | 4,5 | 3 | 13 | MF012 |
| 10 | 30 | 40 | 25 | 4,5 | 3 | 13 | MF012 |
Задний фланец
+ Добавить ход
|
Диаметр поршня Ø |
FT Js14 | UF | UR | FB H13 | FT |
WL ±1,2 |
Код для заказа |
| 8 | 30 | 40 | 25 | 4,5 | 3 | 65 | MF012 |
| 10 | 30 | 40 | 25 | 4,5 | 3 | 65 |
MF012 |
Передняя цапфа
|
Диаметр поршня Ø |
FM Js14 | UW | TD e9 | TT |
XV ±1,4 |
TL h14 |
Код для заказа |
| 8 | 26 | 20 | 4 | 6 | 13 | 6 | MT012 |
| 10 | 26 | 20 | 4 | 6 | 13 | 6 |
MT012 |
Задняя цапфа
+ Добавить ход
|
Диаметр поршня Ø |
TM Js14 | UW | TD e9 | TT |
XZ ±1,2 |
TL h14 |
Код для заказа |
| 8 | 26 | 20 | 4 | 6 | 65 | 6 | MT012 |
| 10 | 26 | 20 | 4 | 6 | 65 | 6 |
MT012 |
Принадлежности для пневмоцилиндра серии A51
Опора угловая (CETOP - RP 107 P)
|
Диаметр поршня Ø |
AE | AB H13 | LT | NH | L3 | CD e8 | d* | TR Js14 | LG | AO |
Код для заказа |
| 8 | 8,1 | 4,5 | 2 | 24 | 5 | 4 | 3,8 | 12,5 | 20 | 1,3 | AA012 |
| 10 | 8,1 | 4,5 | 2 | 24 | 5 | 4 | 3,8 | 12,5 | 20 | 1,3 |
AA012 |
* Подходит для рассверловки
Вилка штока (ISO 8140)
|
Диаметр поршня Ø |
KK | LE | CM B12 | CE | CK e8 | CL | ER |
Код для заказа |
| 8 | M4x0,7 | 8 | 4 | 16 | 4 | 8 | 5 | AF004 |
| 10 |
M4x0,7 |
8 | 4 | 16 | 4 | 8 | 5 |
AF004 |
Код для заказа
A  |
 |
|
 |
||||
|
Модель |
Поршень, Ø (мм) |
Ход (мм) |
Виды монтажа |
||||
|
51 52 |
Стандартн. цилиндр Магнитный цилиндр |
008 010 |
- Ø 8 - Ø 10 |
010 025 040 050 080 100 |
- 10 - 25 - 40 - 50 - 80 - 100 |
O L D F R M N |
- стандартный - монт.на передн.лапе - монт. на двух лапах - передний фланец - задний фланец - передняя цапфа - задняя цапфа |
* для Ø8 мм магнитные цилиндры не предусмотрены
Пример:
Код для заказа стандартного цилиндра с отверстием диам. 10 мм, ходом 50 мм с монтажом на двух лапах: A51 010 050 D.
Примечание
При заказе цилиндра поршнем Ø 10 мм, ходом 50 мм будет поставлен базовый цилиндр A51 010 050 O. Для повторного заказа при указании данных с шильдика цилиндра отдельно указывайте способ монтажа.
При заказе принадлежностей указывайте коды деталей из соответствующих таблиц.
При отдельном заказе монтажных комплектов (если они требуются отдельно) необходимо использовать указанные ниже коды для заказа.
|
Диаметр поршня Ø |
Монтаж на передней лапе |
Монтаж на двух лапах |
Фланец (передний или задний) |
Цапфа (передняя или задняя) |
 |
 |
 |
 |
|
| 008 |
ML012 |
MS0125 |
MF012 |
MT012 |
| 010 |
ML012 |
MS012 |
MF012 |
MT012 |
Для получения информации об особых требованиях к цилиндрам или иной дополнительной информации обращайтесь к своему менеджеру.
