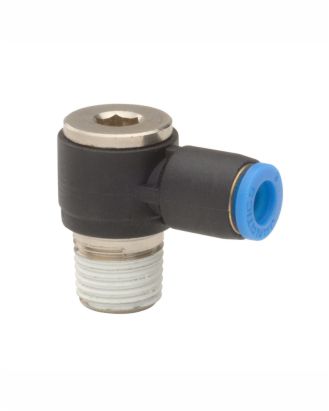

Угловые поворотные фитинги с внутренним гнездом под шестигранник

Среда	Воздух #
Макс. рабочее давление	10 бар
Температура окружающей среды	5–60° С
Резьбовое соединение	Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба
Применимый материал трубки	Нейлон, полиуретан
Применимый размер трубки (наружный диаметр)	Ø4, 6, 8, 10 и 12 мм
Рекомендуемый допуск на наружный диаметр трубки	± 0,1 мм
Рекомендуемая минимальная толщина стенки трубок	Нейлон		Полиуретан
	Наружный диаметр трубки (мм)	Толщина (мм)	Наружный диаметр трубки (мм)	Толщина (мм)
	Ø4–12	1	Ø4 Ø6 Ø8 Ø10 Ø12	1 1 1,5 1,5 2

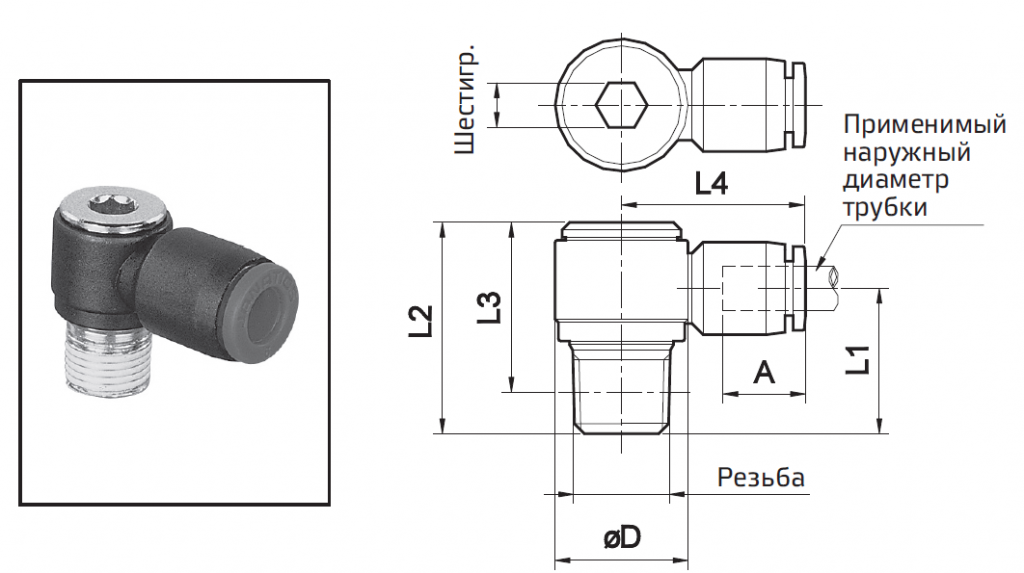

Применимый наружный диаметр трубки	Резьба	Шестигр.	ØD	L1	L2	L3	L4	А	№ для заказа
4	1/8	5	13,5	15	22	18,5	22	14,5	WS0210450
6	1/8	5	13,5	15,5	22	18,5	23	15,5	WS0210650
6	1/4	6	18	20	28,5	23	25	15.5	WS0210651
8	1/8	5	13,5	17,5	22	18,5	27	17	WS0210850
	1/4	6	18	20,5	28,5	23	27,5	17	WS0210851
	3/8	8	22	23	32,5	26,5	29,5	17	WS0210852
	1/2	10	28	26,5	38	30,5	32,5	17	WS0210853
10	1/4	6	18	22,5	28,5	23	32,5	20	WS0211051
	3/8	8	22	24	32,5	26,5	34,5	20	WS0211052
	1/2	10	28	27,5	38	30,5	36,5	20	WS0211053
12	3/8	8	22	25	32,5	26,5	36	20,5	WS0211252
12	1/2	10	28	28,5	38	30,5	37,5	20,5	WS0211253
