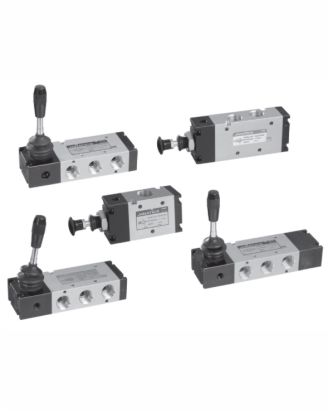

Компактные пневмораспределители с ручным управлением, серии G1/2"

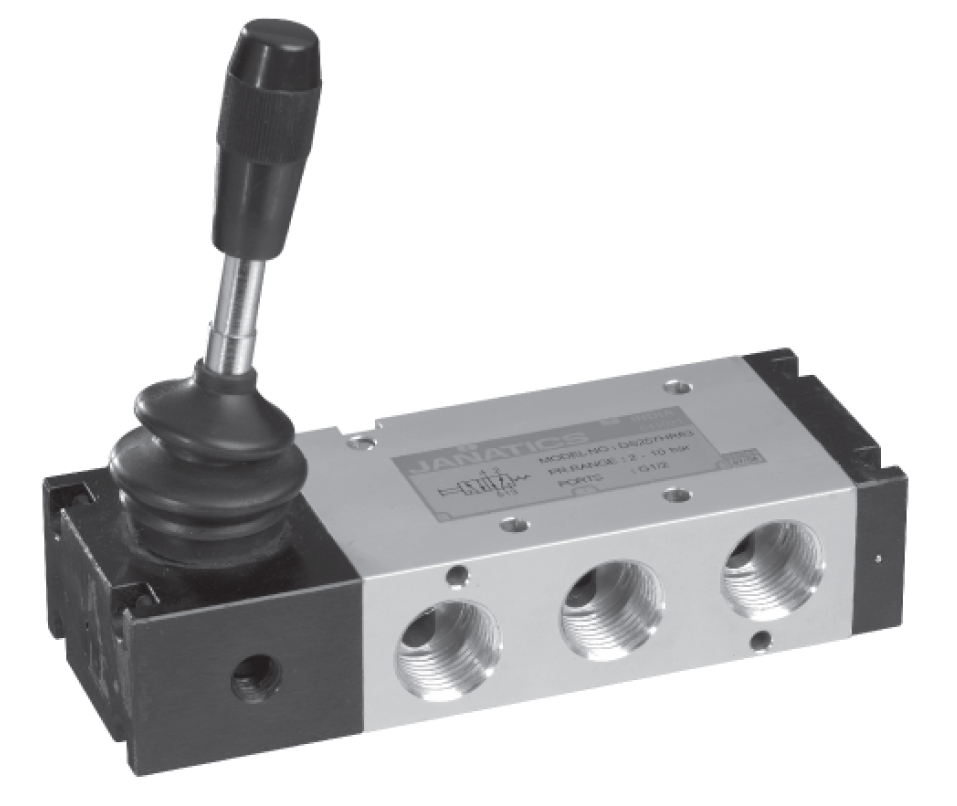

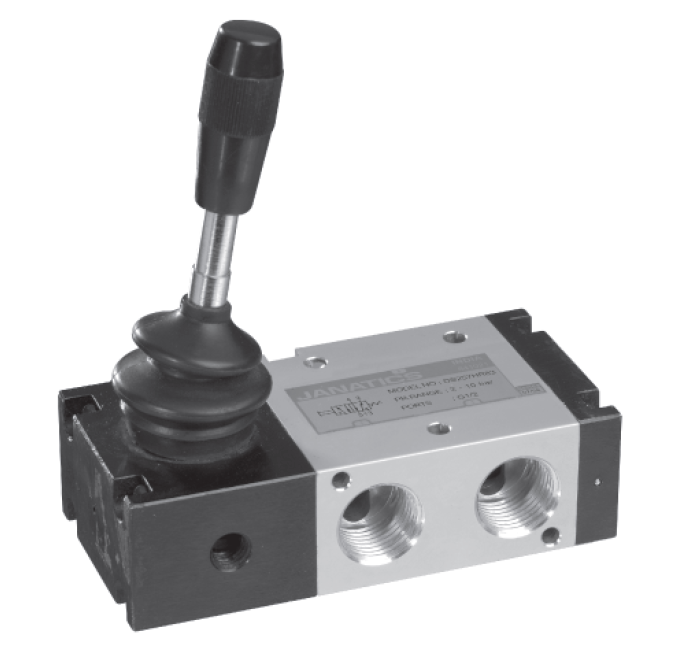

Клапан с ручным управлением — G1/2

Особенности

• Компактный размер
• Подходит для панельного монтажа
• Возможность индивидуального монтажа

@ Давление на входе 6 бар и перепад давления 1 бар

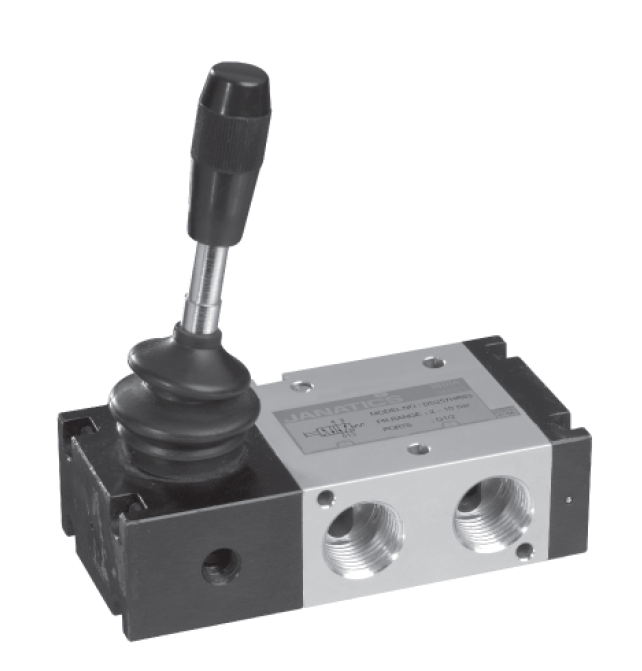

3/2 Клапан с ручным рычагом и пружинным возвратом




1 — впуск, 2 — выпуск, 3 — сброс

3/2 Клапан с ручным рычагом и фиксатором положения




1 — впуск, 2 — выпуск, 3 — сброс

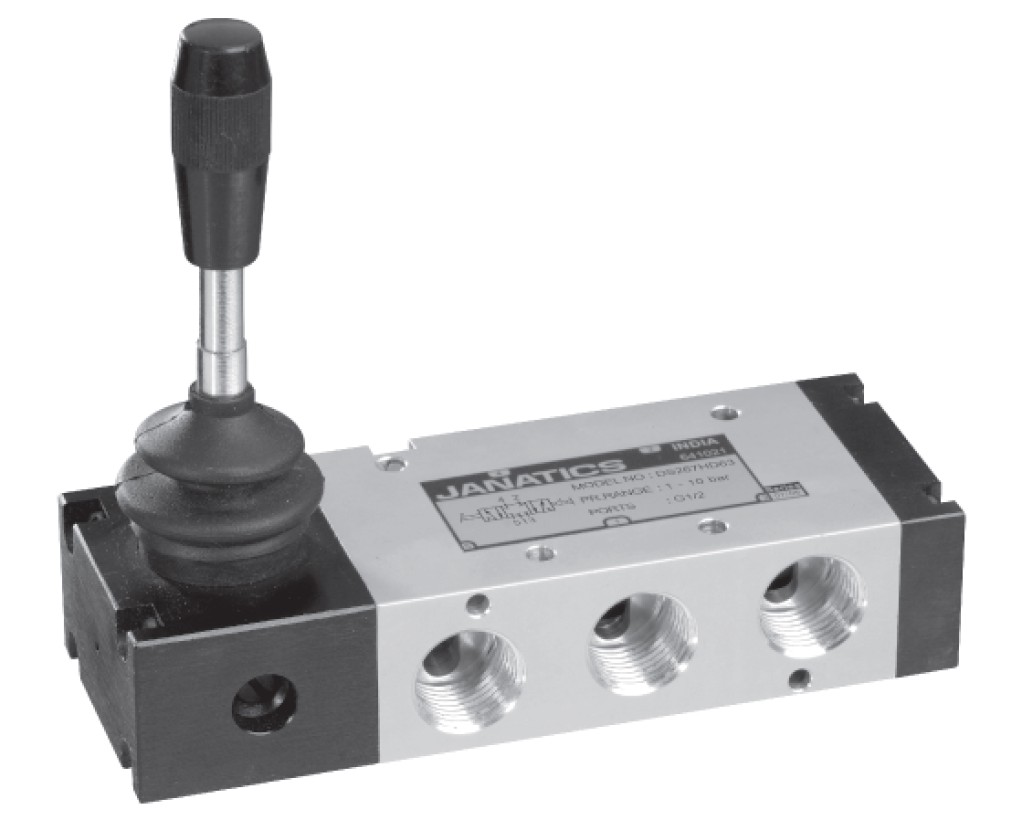

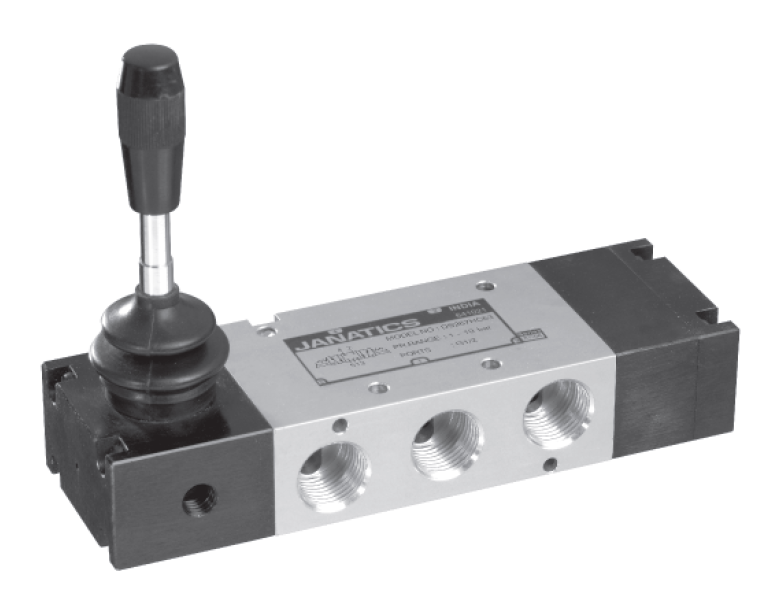

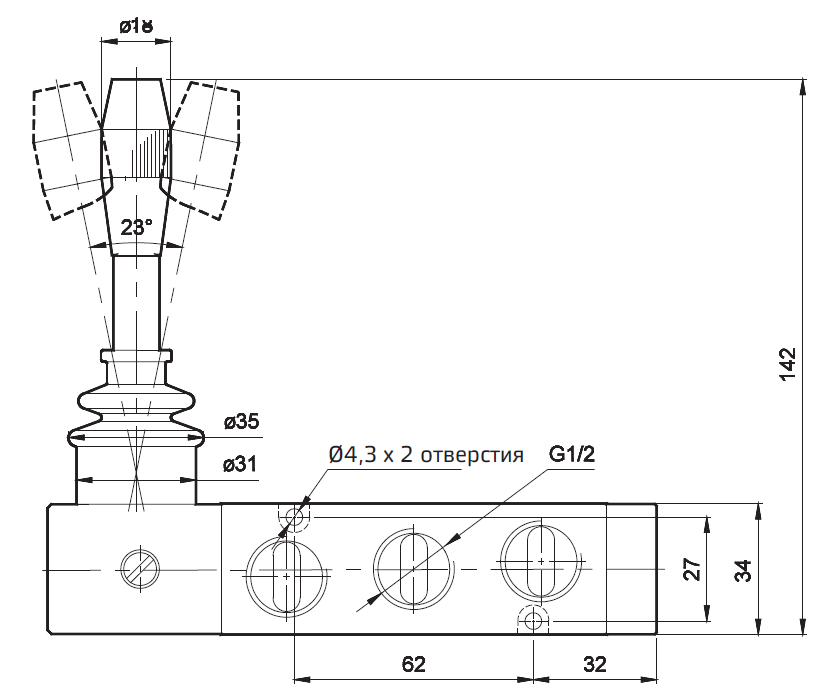

5/2 Клапан с ручным рычагом и пружинным возвратом




1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

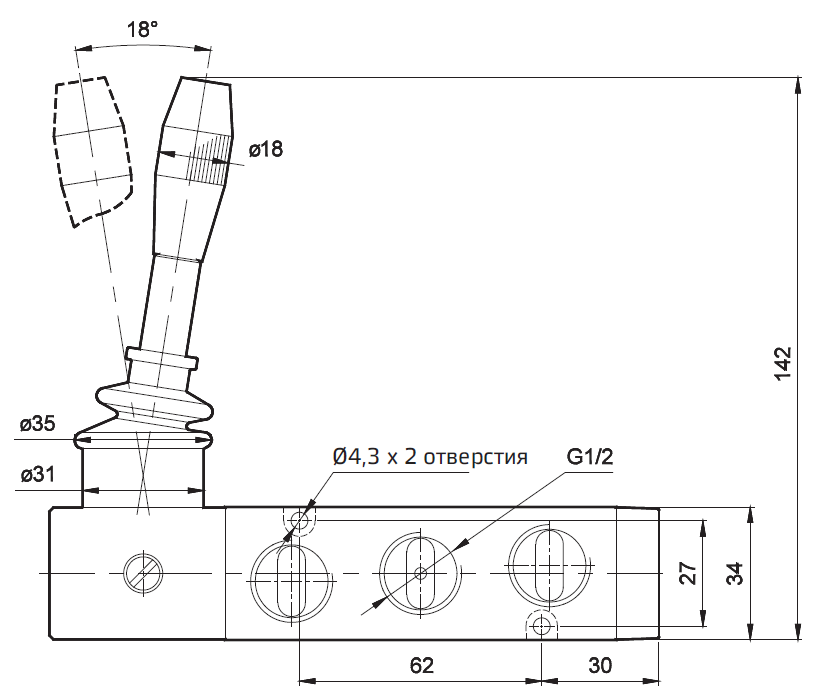

5/2 Клапан с ручным рычагом и фиксатором положения




1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

5/3 Клапан с ручным рычагом и фиксатором положения




1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

5/3 Клапан с ручным рычагом и пружинным возвратом в среднее положение



№ для заказа*	DS267HC63	DS277HC63	DS287HC63
Тип	Закрытый центр	Открытый центр	Нагруженный центр
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

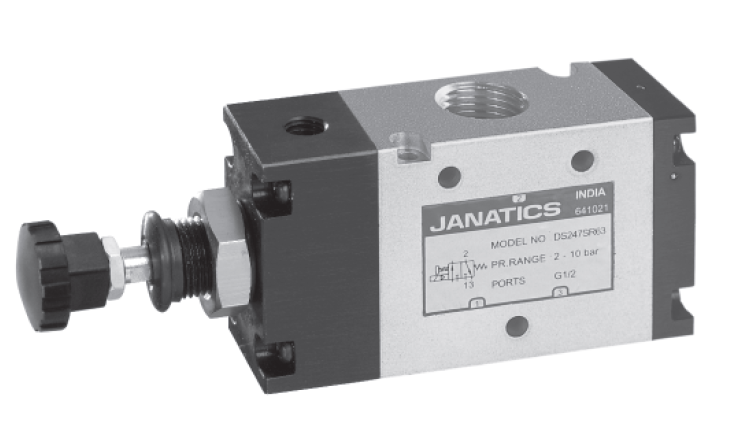

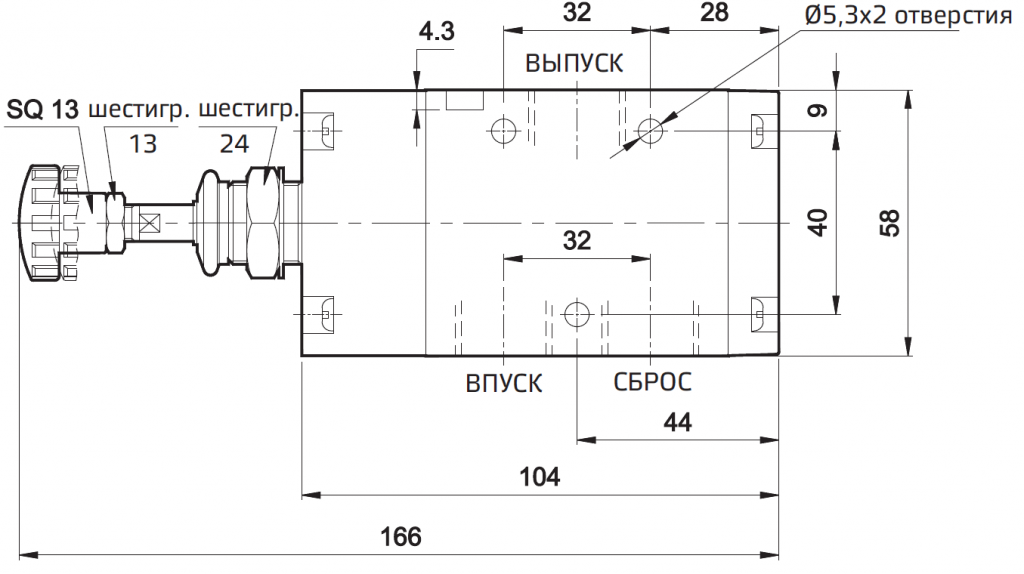

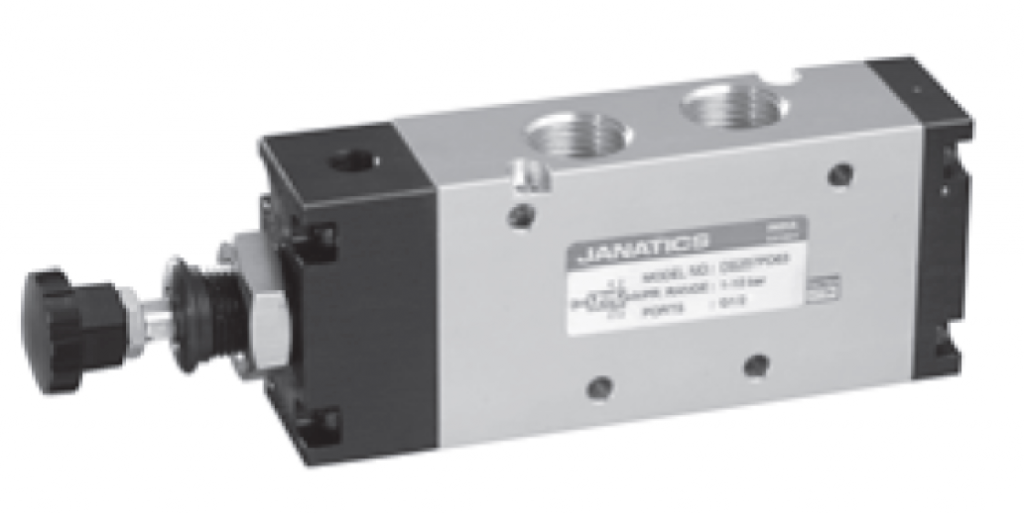

3/2 Клапан с пружинным возвратом




1 — впуск, 2 — выпуск, 3 — сброс

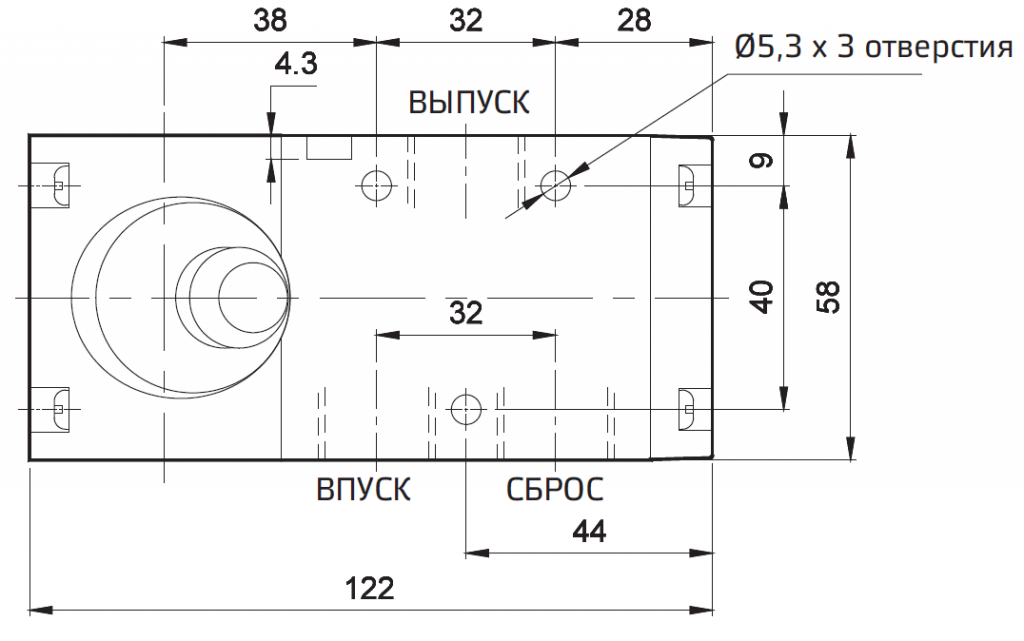

3/2 Клапан с фиксатором положения



№ для заказа*	DS237PD63	DS247PD63
Тип	Нормально открытый	Нормально закрытый
Обозначение

1 — впуск, 2 — выпуск, 3 — сброс

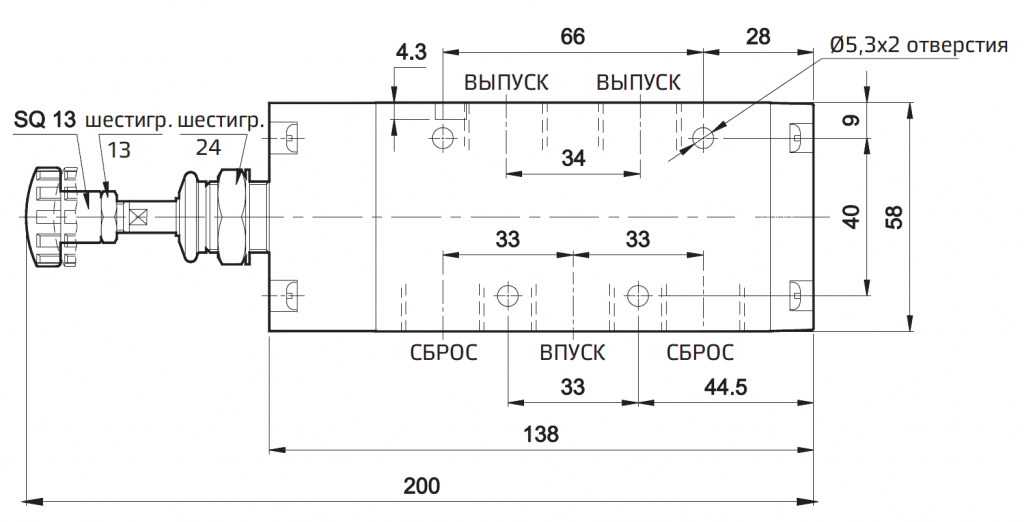

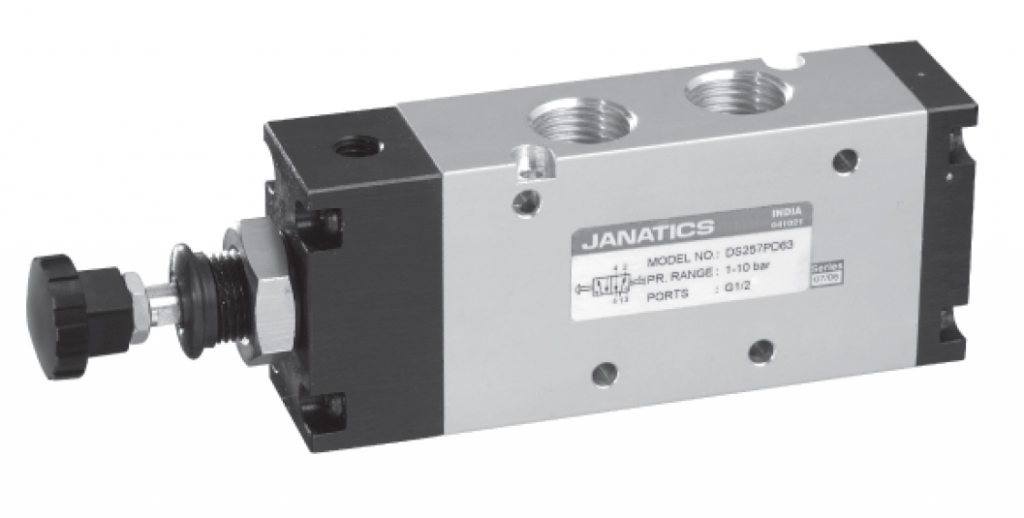

5/2 Клапан с пружинным возвратом




1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

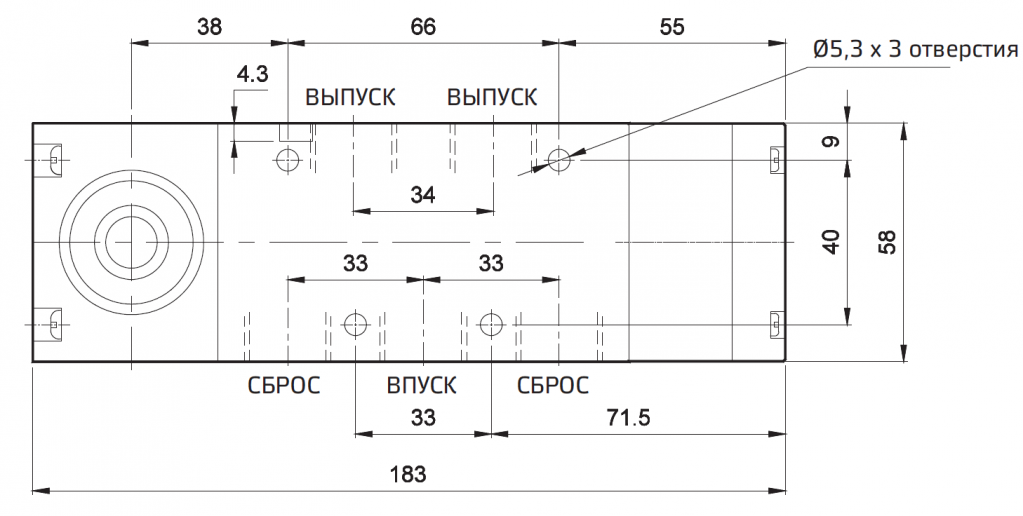

5/2 Клапан с фиксатором положения




1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

Порядок заказа

При заказе клапана указывайте номер заказа, приведенный в соответствующих таблицах
