Характеристики
Артикул
DS3 1/2"
Давление
2–10 бар
Расход
3500 л/мин
Гарантия
2 года
Пневмораспределитель Namur, G1/2'', 3/2 нормально закрытый, 24V DC
Описание
9 036.03 ₽/шт
Варианты цен
9 036.03 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределитель Namur, G1/2'', 3/2 нормально открытый, 24V DC
Описание
9 036.03 ₽/шт
Варианты цен
9 036.03 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределитель Namur с электромагнитным управлением, 1/2'', 5/2, пружинный возврат, 24V DC
Описание
7 635.70 ₽/шт
Варианты цен
7 635.70 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

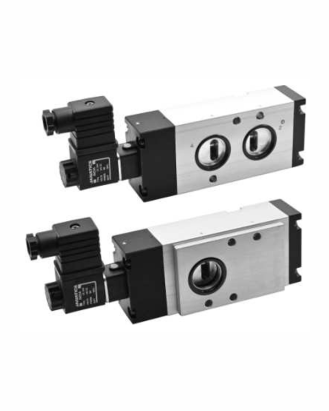

Компактный клапан – G1/2
Особенности изделий
- Подходит для аппаратуры, соответствующей стандарту NAMUR
- Компактный размер
- Ручная блокировка
- Широкий диапазон напряжений обмотки
- Доступна огнестойкая катушка
Технические характеристики
|
Модель |
DS3 | ||||||||
| Тип | 3/2 и 5/2 одинарный электромагнитный клапан | ||||||||
| Конструкция |
Тип золотника со схемой расположения отверстий NAMUR |
||||||||
| Размер отверстия |
Впуск, сброс – G1/2; Выпуск – схема расположения отверстий NAMUR |
||||||||
| Среда |
Сжатый воздух - фильтрованный - воздушно–масляная смесь |
||||||||
| Диапазон рабочего давления |
2–10 бар |
||||||||
| Температура окружающей среды |
от –10° до +60° C |
||||||||
| Температура среды |
от +5° до +50° C |
||||||||
| Расход@ |
3500 л/мин |
||||||||
| Вид монтажа |
2 отверстия в корпусе согласно стандарту NAMUR с винтом с комбинированной головкой (M6x45) – 2 шт., уплотнительное кольцо (Ø24,5xØ3) – 3 шт. |
||||||||
| Положение монтажа |
Материалы конструкции Алюминий, нитрил, латунь, сталь, ацеталь, ПБТ, цинк |
||||||||
| Масса | Одинарный электромагнитный клапан: 0,765 кг | ||||||||
| Электрическая часть | Стандартный | Огнестойкий | |||||||
| Ширина катушки | 22 мм | 22 мм | |||||||
|
Напряжение (В) ± 10% |
Перем. ток (50 Гц) - 24, 48, 110, 220 | Перем. ток - 220 В | |||||||
| Пост. ток - 12, 24, 48, 110 | Пост. ток - 24 | ||||||||
| Потребляемая мощность |
Перем ток – 6 ВА, пост. ток – 5 Вт |
Перем. ток – 3 ВА, пост. ток – 3 Вт | |||||||
| Рабочий цикл |
Непрерывный |
Непрерывный | |||||||
| Класс изоляции |
Класс F |
Класс H | |||||||
| Тип защиты обмотки |
IP65 |
IP66 | |||||||
| Кабельный ввод | PG9 (Подходит для кабеля с наружным диаметром Ø6–Ø8 (2 жильный/3-жильный)) | 1,2-метровый кабель | |||||||
@ - Давление на входе 6 бар и перепад давления 1 бар

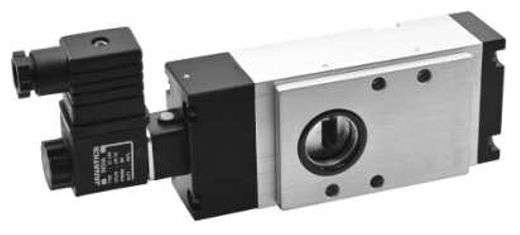

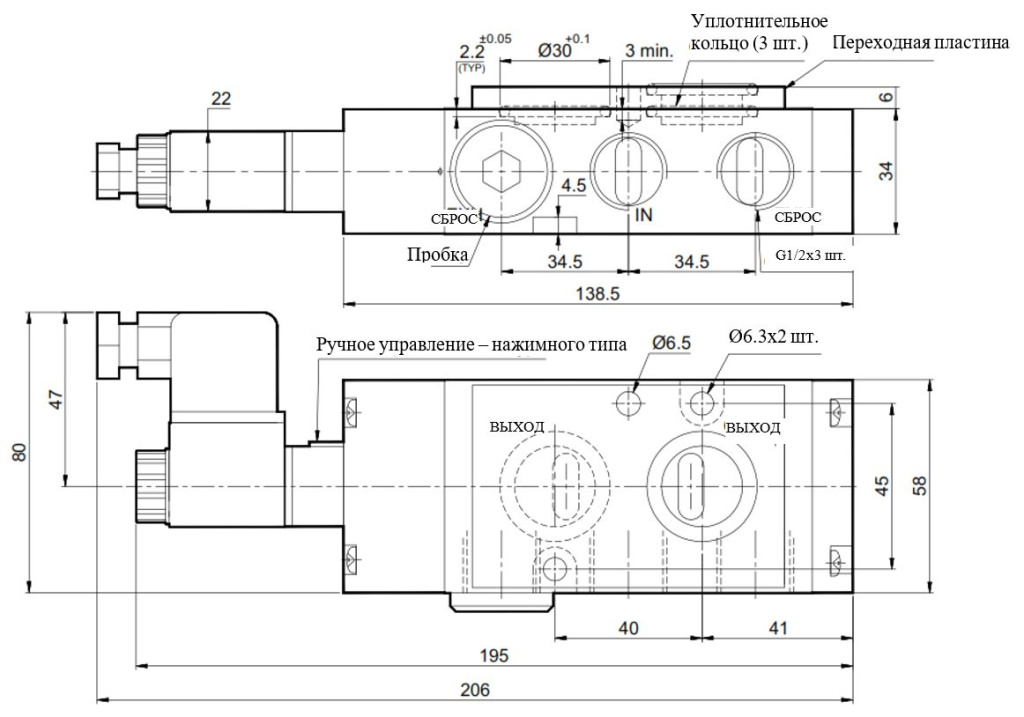

3/2 Одинарный электромагнитный клапан с сервоприводом и пружинным возвратом - Нормально открытый
1 – Впуск, 2 – Выпуск, 3 – Сброс
| № заказа* | DS337SR63 | |
| Тип | Нормально открытый | |
| Символ |
 |
|
* № для заказа, необходимо добавить напряжение

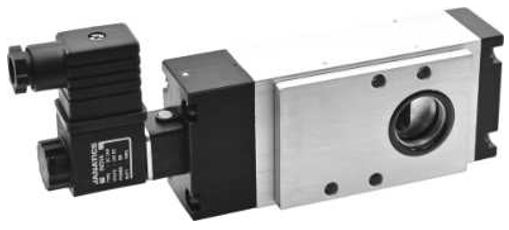

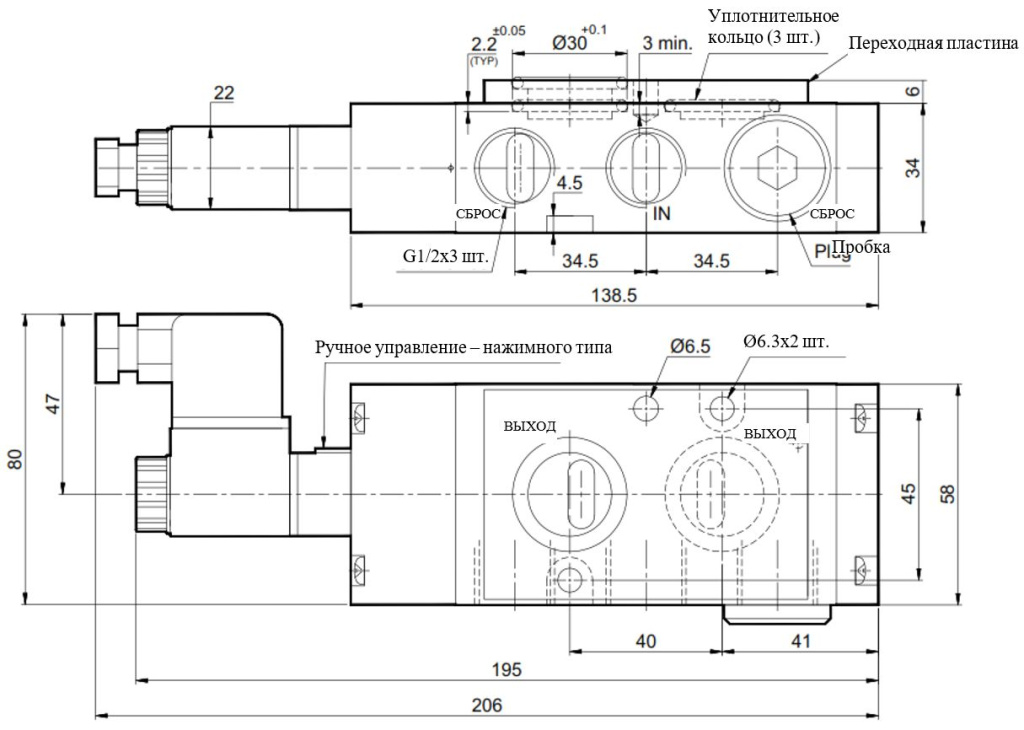

3/2 Одинарный электромагнитный клапан с сервоприводом и пружинным возвратом - Нормально закрытый
1 – Впуск, 2 – Выпуск, 3 – Сброс
| № заказа* | DS347SR63 | |
| Тип | Нормально открытый | |
| Символ |
 |
|
* № для заказа, необходимо добавить напряжение

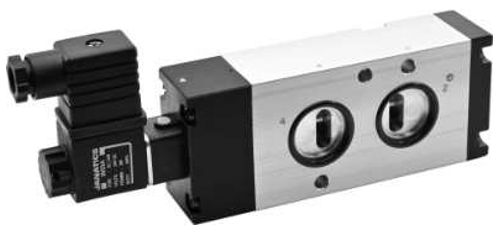

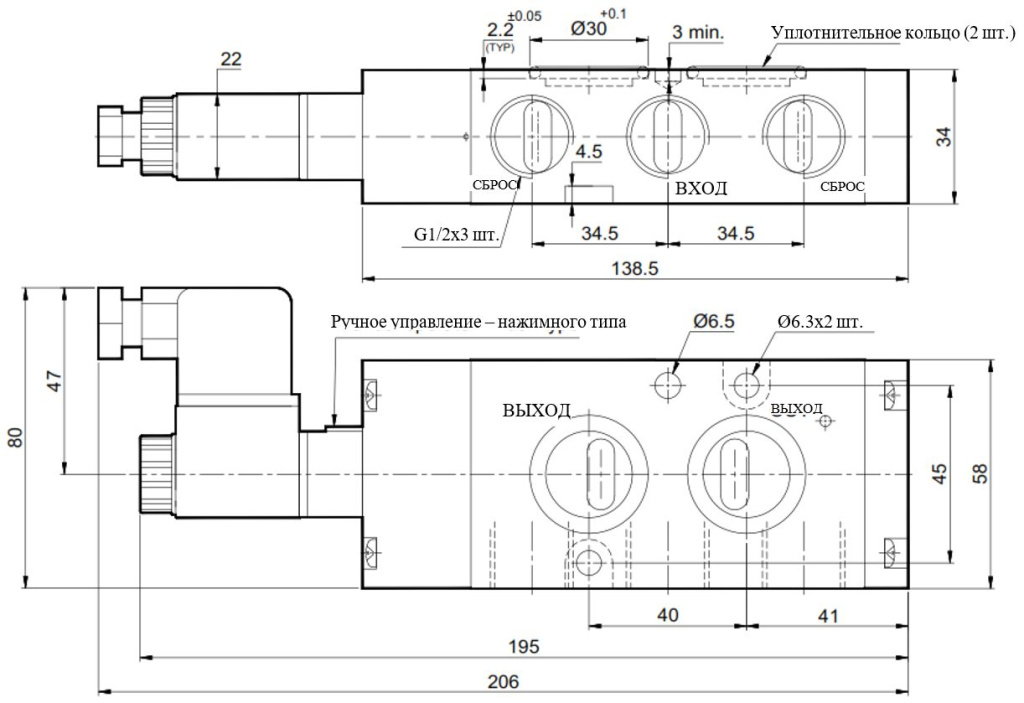

5/2 Одинарный электромагнитный клапан с сервоприводом и пружинным возвратом
1 – Впуск, 2 – Выпуск, 3 – Сброс
| № заказа* | DS357SR63 | |
| Тип | Нормально открытый | |
| Символ |
 |
|
* № для заказа, необходимо добавить напряжение
Порядок заказа:
1. Электромагнитный клапан + «Соединители без светодиодного индикатора»При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения
A 220 В перем. тока Q 110 В пост. тока
B 110 В перем. тока S 48 В пост. тока
D 48 В перем. тока W 24 В пост. тока
G 24 В перем. тока R 12 В пост. тока
Пример заказа:
a. Номер заказа 5/2 одинарного электромагнитного клапана с пружинным возвратом, с катушкой 24 В пост. тока и кабелем PG - DS357SR63-Wb. Номер заказа 5/2 одинарного электромагнитного клапана с пружинным возвратом, с катушкой 24 В пост. тока и литым кабелем - DS357SR63-W1
c. Номер заказа 5/2 одинарного электромагнитного клапана с пружинным возвратом, с огнестойкой катушкой 24 В пост. тока - DS357SR63-WF
2. Электромагнитный клапан + «Соединители со светодиодным индикатором»
При заказе клапанов с электромагнитным управлением с разъемами, оснащёнными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц.
| W |
|
T1 |
|
R |
|
1 |
|
|
|
|
|||
|
Напряжение |
Цвет корпуса и индикация
|
Цвет светодиода
|
Тип соединения
|
|||
| A 220 В перем. тока |
T0
|
R Красный | 0 Кабельный ввод PG | |||
| G 24 В перем. тока | Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания |
|
1 Литой кабель (2-метровой длины) | |||
| W 24V DC |
T1
|
|
||||
| Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки |
Пример заказа
№ заказа 5/2 (1/2 дюйма) электромагнитного клапана с соединителями 24 В пост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором, красным светодиодом с литым кабелем: DS357SR63-WT1R1№ заказа запасной катушки
| Катушка (без соединителя) | № для заказа | ||
| Напряжение | Перем. ток | Пост. ток | |
|
220 |
AC23A | - н.п. - | |
|
110 |
AC23B | DC24Q | |
|
48 |
AC23D | DC24S | |
|
24 |
AC23G | DC24W | |
| 12 | - н.п. - | DC24R | |
Пример заказа
№ заказа 5/2 (1/2 дюйма) электромагнитного клапана с соединителями 24 В пост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором, красным светодиодом с литым кабелем: DS357SR63-WT1R1Номер заказа запасной огнестойкой катушки
| Катушка | № для заказа | ||
| Напряжение | Перем. ток | Пост. ток | |
|
220 |
SC3056 | - н.п. - | |
| 24 | - н.п. - | SC3057 | |
