Характеристики
Артикул
DPS1
Давление
3–35 бар
Температура окружающей среды
от –10° до +60° C
Гарантия
2 года

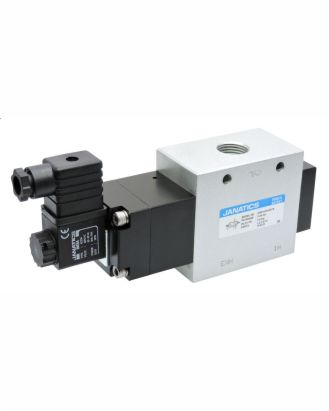

Пневмораспределитель, G1/2", 3/2 нормально закрытый, 35 бар, 24В постоянного тока
Описание
6 687.98 ₽/шт
Варианты цен
6 687.98 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределитель, G1/2", 3/2 нормально закрытый, 35 бар, 220В переменного тока
Описание
6 687.98 ₽/шт
Варианты цен
6 687.98 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан высокого давления - G1/2
Особенности изделий
- Применение ПЭТ-формования
- Диапазон высокого давления – максимум 35 бар
- Компактный размер
- Широкий диапазон напряжений обмотки
Функция
Клапан с односторонним электромагнитным управлением подает воздух, когда катушка включена, и сбрасывает воздух, когда катушка выключена.Технические характеристики
| Модель | DPS1476335TR | ||||||||
| Конструкция | Тарельчатого типа | ||||||||

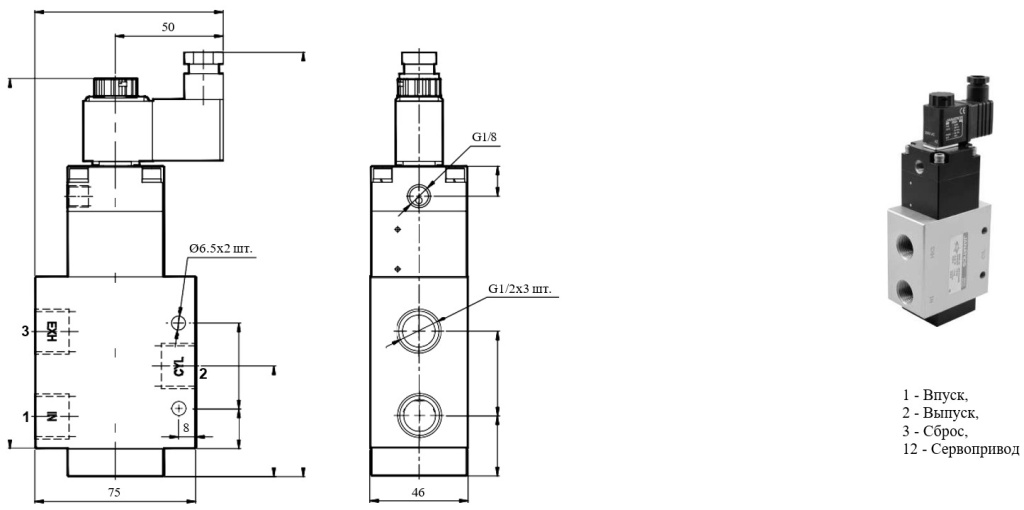

| Размер отверстия | Впуск, выпуск, сброс – G1/2, Внешний управляющий клапан – G1/8 | ||||||||
| Среда | Сжатый воздух (сухой) - фильтрованный, воздушно–масляная смесь | ||||||||
| Диапазон рабочего давления | 3–35 бар | ||||||||
| Давление на внешнем управляющем клапане | 7–9 бар | ||||||||
| Рекомендуемое масло для смазки | ISO VG32 (сервосистема 32) | ||||||||
|
Температура окружающей среды |
от –10° до +60° C | ||||||||
|
Температура среды |
от +5° до +50° C | ||||||||
|
Расход@ |
3200 л/мин | ||||||||
|
Материалы конструкции |
Алюминий, нитрил, латунь, ацеталь, нержавеющая сталь | ||||||||
|
Электрическая часть |
|
||||||||
|
Ширина катушки |
22 мм | ||||||||
|
Напряжение (В) ± 10% |
Перем. ток – 24, 48, 110, 220 | ||||||||
| Пост. ток – 12, 24, 48, 110, | |||||||||
|
Потребляемая мощность |
Перем. ток - 6 ВА, пост. тока - 5 Вт | ||||||||
|
Время отклика |
от 45 мс до 47 мс | ||||||||
|
Задержка включения |
от 18 мс до 23 мс | ||||||||
|
Задержка выключения |
от 90 мс до 93 мс | ||||||||
|
Рабочий цикл |
Непрерывный | ||||||||
|
Класс изоляции |
Класс F | ||||||||
| Тип защиты обмотки | IP65 | ||||||||
@ - Давление на входе 6 бар и перепад давления 1 бар

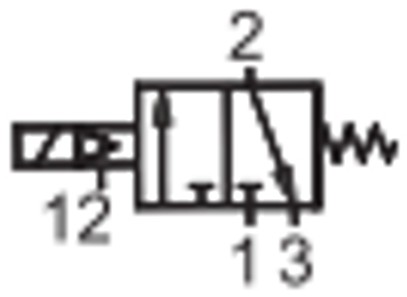

3 / 2 НЗ Клапан с односторонним электромагнитным управлением с внешним пневматическим дублированием и пружинным возвратом (высокое давление)
Порядок заказа
1. Клапан высокого давления + Напряжение катушки соленоида + "Соединитель без светодиодного индикатора"
При заказе клапана высокого давления указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения.| DPS1476335TR |
|
W | 1 | ||
|
|
|
|
|||
|
Напряжение
|
Соединитель
|
||||
| A - 220 перем. тока |
Отсутствует - Соединитель PG9 / PG7 |
||||
| B - 110 перем. тока |
0 - Без соединителя |
||||
|
D - 48 перем. тока |
1 - Литой кабельный соединитель |
||||
| G - 24 перем. тока | 2 - Соединитель JPC с 300 мм проводом | ||||
| P - 220 пост. тока |
|
||||
| Q - 110 пост. тока | |||||
| S - 48 пост. тока | |||||
| W - 24 пост. тока | |||||
| R - 12 пост. тока | |||||
Пример заказа:
a. Номер заказа G1/2, 3/2 НЗ, 35 бар, клапан с односторонним электромагнитным управлением с внешним сервоприводом с катушкой 24 В пост. тока (22 мм) — DPS1476335TR-W
b. Номер заказа G1/2, 3/2 НЗ, 35 бар, клапан с односторонним электромагнитным управлением с внешним сервоприводом с катушкой 24 В пост. тока (22 мм) с литым кабелем — DPS1476335TR-W1
2. Клапан высокого давления + Напряжение катушки соленоида + "Соединитель со светодиодным индикатором"
При заказе клапана высокого давления с соединителями со светодиодными индикаторами указывайте номера из приведенных ниже соответствующих таблиц.| DPS1476335TR |
|
W |
|
T1 | R |
|
1 | ||
|
|
|
|
|
|
|||||
|
Напряжение |
Цвет корпуса и индикация |
Цвет светодиода
|
Тип соединения |
||||||
|
A 220 В перем. тока |
T0
|
R Красный |
0 Кабельный ввод PG |
||||||

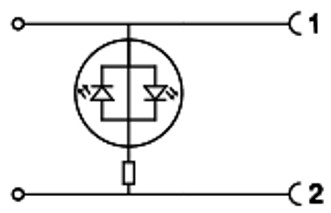

| G 24 В перем. тока | Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания |
|
1 Литой кабель (2-метровой длины) | ||||||
| W 24V DC |
T1
|
|
|||||||

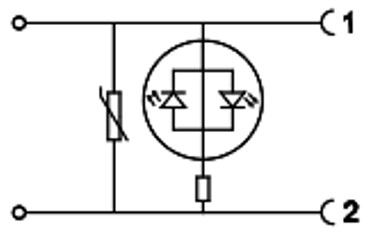

| Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки | |||||||||
Пример заказа
№ заказа G1/2, 3/2 НЗ, 35 бар, клапан с односторонним электромагнитным управлением, с внешним сервоприводом, с соединителями, с катушкой 24 В пост. тока (22 мм), со светодиодным индикатором, с прозрачным корпусом, с биполярным светодиодом и варистором, с литым кабелем: DPS1476335TR-WT1R1
На предмет особых требований к клапанам или для получения дополнительной информации обращайтесь в компанию Остек-АртТул
