Характеристики
Артикул
Расход
1200 л/мин
Давление
2-10 бар
Гарантия
2 года
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с закрым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 220 В переменного тока и электроразъемами.
Описание
5 698.05 ₽/шт
Варианты цен
5 698.05 ₽/шт
В корзину
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с нагруженным центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 220 В переменного тока и электроразъемами.
Описание
6 264.80 ₽/шт
Варианты цен
6 264.80 ₽/шт
В корзину
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с открытым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 220 В переменного тока и электроразъемами.
Описание
5 698.05 ₽/шт
Варианты цен
5 698.05 ₽/шт
В корзину
Пневмораспределитель с электромагнитным управлением G1/4, 5/3, НЦ, пружинный возврат в центр, 24V DC
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с нагруженным центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 24 В постоянного тока и электроразъемами.
Описание
6 264.80 ₽/шт
Варианты цен
6 264.80 ₽/шт
В корзину
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с закрым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 110 В переменного тока и электроразъемами.
Описание
6 264.80 ₽/шт
Варианты цен
6 264.80 ₽/шт
В корзину
Пневмораспределитель с электромагнитным управлением G1/4, 5/3, ЗЦ, пружинный возврат в центр, 24V DC
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с закрым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 24 В постоянного тока и электроразъемами.
Описание
5 698.05 ₽/шт
Варианты цен
5 698.05 ₽/шт
В корзину
Пневмораспределитель с электромагнитным управлением G1/4, 5/3, ОЦ, пружинный возврат в центр, 24V DC
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с открытым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 24 В постоянного тока и электроразъемами.
Описание
5 698.05 ₽/шт
Варианты цен
5 698.05 ₽/шт
В корзину
Ремкомплект для пневмораспределителей типа DS275SC61 производства Janatics.
Описание
1 086.75 ₽/шт
Варианты цен
1 086.75 ₽/шт
В корзину
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с открытым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 220 В переменного тока и электроразъемами с индикацией.
Описание
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с нагруженным центром. Распределители возможно установить на многоместную плиту. Поставляется без катушек.
Описание
3 850.86 ₽/шт
Варианты цен
3 850.86 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с открытым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 110 В переменного тока и электроразъемами.
Описание
6 264.80 ₽/шт
Варианты цен
6 264.80 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределитель с электромагнитным управлением G1/4, 5/3, ЗЦ, пружинный возврат в центр, 12V DC
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с закрым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 12 В постоянного тока и электроразъемами.
Описание
6 264.80 ₽/шт
Варианты цен
6 264.80 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределитель с электромагнитным управлением G1/4, 5/3, НЦ, пружинный возврат в центр, 24V AC
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с нагруженным центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 24 В переменного тока и электроразъемами.
Описание
6 264.80 ₽/шт
Варианты цен
6 264.80 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с открытым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 24 В постоянного тока и электроразъемами с индикацией.
Описание
Пневмораспределитель с электромагнитным управлением G1/4, 5/3, ЗЦ, пружинный возврат в центр, 48V AC
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с закрым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 48 В переменного тока и электроразъемами.
Описание
Пневмораспределитель с электромагнитным управлением G1/4, 5/3, ОЦ, пружинный возврат в центр, 12V DC
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с открытым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 12 В постоянного тока и электроразъемами.
Описание
6 264.80 ₽/шт
Варианты цен
6 264.80 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с закрым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 220 В переменного тока и электроразъемами с индикацией.
Описание
Пневмораспределитель с электромагнитным управлением G1/4, 5/3, ОЦ, пружинный возврат в центр, 24V AC
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с открытым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 24 В переменного тока и электроразъемами.
Описание
6 264.80 ₽/шт
Варианты цен
6 264.80 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с открытым центром. Распределители возможно установить на многоместную плиту. Поставляется без катушек.
Описание
3 850.86 ₽/шт
Варианты цен
3 850.86 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределитель с электромагнитным управлением G1/4, 5/3, ЗЦ, пружинный возврат в центр, 24V AC
Пневмораспределители золотникового типа с пилотным управлением. Для управления необходимо минимальное рабочее давление 2 бар. Размер резьбы основных портов G1/4", портов сброса G1/8", схема работы 5/3, с пружинным возвратом в центр, с закрым центром. Распределители возможно установить на многоместную плиту. Поставляется в сборе с катушками на 24 В переменного тока и электроразъемами.
Описание
6 264.80 ₽/шт
Варианты цен
6 264.80 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Показать еще
Особенности
- Подходит для монтажа на плите.
- Возможность индивидуального монтажа.
- Компактный размер.
- Ручная блокировка.
- Большой выбор монтажных плит.
- Широкий диапазон напряжений.
Технические характеристики
|
Модель |
DS2 |
||
| Тип | 5/3 | ||
| Конструкция |
Золотниковый |
||
|

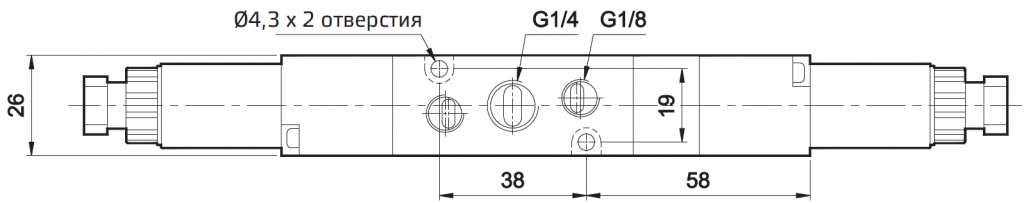

Размер отверстия |
Впуск, выпуск — G1/4, сброс, внешнее пневматическое управление — G1/8 |
||
|
Среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь |
||
|
Диапазон рабочего давления |
2-10 бар |
||
|
Давление в управляющем канале (модель ER) |
2–4 бар |
||
|
Рекомендуемое масло для смазки |
ISO VG32 |
||
|
Температура окружающего воздуха/среды |
5–60° C |
||
|
Расход @ (л/мин)* |
1200 л/мин |
||
|
Материалы конструкции |
Алюминий, нитрил, латунь, ацеталь, ПБТ, цинк |
||
|
Электрические характеристики |
|||
|
Ширина катушки |
22 мм |
||
|
Напряжение (V) ±10% |
AC (50 Гц) — 24, 48, 110, 220 | ||
| DC — 12, 24, 48, 110 | |||
| Потребляемая мощность | AC — 6 ВА, DC — 5 Вт | ||
| Рабочий цикл | Непрерывный | ||
| Класс изоляции | Класс F | ||
| Тип защиты обмотки | IP65 | ||
Важно
Во избежание отказа работы клапана или катушки убедитесь, что минимальный объем подаваемого воздуха на клапан составляет 1200 л/мин через трубу с минимальным наружным диаметром Ø8 (с минимальным внутренним диаметром Ø5,5)5/3 Пневмораспределитель с двусторонним электромагнитным управлением и пружинным возвратом в центральное положение
|
№ заказа* |
DS265SC61 |
DS275SC61 |
DS285SC61 |
|
Тип |

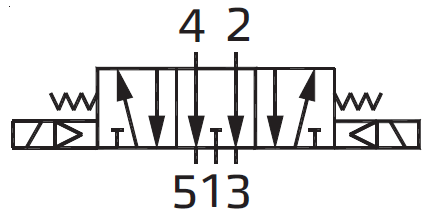

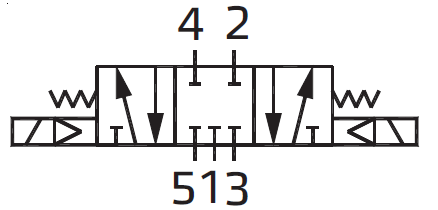

Закрытый центр |

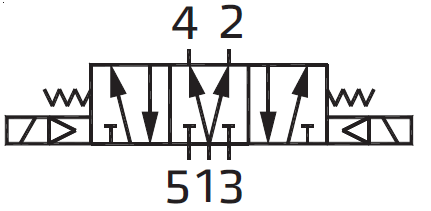

Открытый центр |
Нагруженный центр |
|
Обозначение |
 |
 |
 |
* Для определения номера заказа необходимо добавить напряжение.
Ваша выгода - наш приоритет!
Ценовая привлекательность
Вы можете купить Пневмораспределители с электромагнитным управлением G1/4" 5/3, которые не уступают популярным аналогам, в большинстве случаев выгоднее продукции немецких и японских производителей.
Отсутствие маркетинговой наценки
В стоимость наших комплектующих не заложена маркетинговая наценка за бренд, составляющая порядка 30-40% от стоимости.
99,9% гарантия от брака
Качественное оборудование на производстве и дорогостоящее испытательное оборудование, позволяет почти полностью исключить попадание бракованных изделий.
Часто задаваемые вопросы
Порт P подключается к линии подготовленного воздуха, порты A и B — к полостям цилиндра, порты R и S — к выхлопу (через глушители). Катушка 1 переключает на ход «вперёд» (P→A, B→S), катушка 2 — «назад» (P→B, A→R). При обесточивании обеих катушек золотник возвращается в среднее положение пружинами. Для регулировки скорости на A и B устанавливают дроссели с обратным клапаном.
Стандартные катушки серии DS2 потребляют 2–3 Вт (24 VDC) или 3,5–5 ВА (220 VAC). Низкое энергопотребление позволяет управлять ими напрямую от ПЛК без промежуточных реле (для DC). Для систем с сотнями распределителей на автоматической линии суммарная мощность управления не превышает 500–800 Вт.
Три основных типа: закрытый центр (все порты закрыты — цилиндр фиксируется в произвольном положении), открытый центр (все порты соединены — цилиндр свободно перемещается), давление на выходах (P→A,B, выхлопы R,S закрыты — цилиндр удерживается давлением). Выбор зависит от технологического цикла: закрытый — для останова под нагрузкой, открытый — для ручного перемещения.
