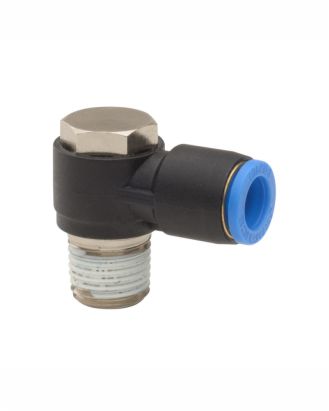

Угловые поворотные фитинги (шестигранная головка)

Среда	Воздух #
Макс. рабочее давление	10 бар
Температура окружающей среды	5–60° С
Резьбовое соединение	Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба
Применимый материал трубки	Нейлон, полиуретан
Применимый размер трубки (наружный диаметр)	Ø4, 6, 8, 10 и 12 мм
Рекомендуемый допуск на наружный диаметр трубки	± 0,1 мм
Рекомендуемая минимальная толщина стенки трубок	Нейлон		Полиуретан
	Наружный диаметр трубки (мм)	Толщина (мм)	Наружный диаметр трубки (мм)	Толщина (мм)
	Ø4–12	1	Ø4 Ø6 Ø8 Ø10 Ø12	1 1 1,5 1,5 2

Применимый наружный диаметр трубки	Резьба	Шестигр.	ØD	L1	L2	L3	L4	А	№ для заказа
4	1/8	12	13,5	15	24,5	21	22	14,5	WS0110450
6	1/8	12	13,5	15,5	24,5	21	23	15,5	WS0110650
6	1/4	14	18	20	30,5	25	25	15.5	WS0110651
8	1/8	12	13,5	17,5	24,5	21	27	17	WS0110850
	1/4	14	18	20,5	30,5	25	27,5	17	WS0110851
	3/8	19	22	23	36,5	30,5	29,5	17	WS0110852
	1/2	24	28	26,5	42	34,5	32,5	17	WS0110853
10	1/4	14	18	22,5	30,5	25	32,5	20	WS0111051
	3/8	19	22	24	36,5	30,5	34,5	20	WS0111052
	1/2	24	28	27,5	42	34,5	36,5	20	WS0111053
12	3/8	19	22	25	36,5	30,5	36	20,5	WS0111252
12	1/2	24	28	28,5	42	34,5	37,5	20,5	WS0111253
