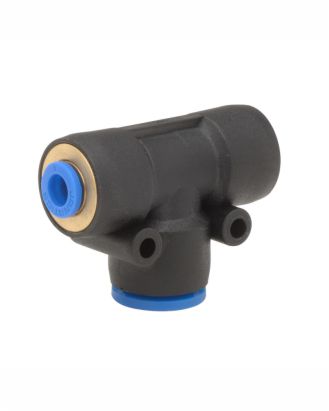

Тройники для трубок с разным диаметром

Среда	Воздух #
Макс. рабочее давление	10 бар
Температура окружающей среды	5–60° С
Резьбовое соединение	Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба
Применимый материал трубки	Нейлон, полиуретан
Применимый размер трубки (наружный диаметр)	Ø4, 6, 8, 10 и 12 мм
Рекомендуемый допуск на наружный диаметр трубки	± 0,1 мм
Рекомендуемая минимальная толщина стенки трубок	Нейлон		Полиуретан
	Наружный диаметр трубки (мм)	Толщина (мм)	Наружный диаметр трубки (мм)	Толщина (мм)
	Ø4–12	1	Ø4 Ø6 Ø8 Ø10 Ø12	1 1 1,5 1,5 2

Применимый наружный диаметр трубки			ØD	L1	L2	L3	L4	C	A1	A2	A3	Ød x H	№ для заказа
ØD1	ØD2	ØD3	ØD	L1	L2	L3	L4	C	A1	A2	A3	Ød x H	№ для заказа
4	4	6	12,5	23,5	23,5	20	7,5	15	14,5	14,5	15,5	Ø3,3 x 13	WP230040406
6	6	4	12.5	20	20	23,5	7,5	15	15,5	15.5	14,5	Ø3,3 x 13	WP230060604
6	6	8	15	25,5	25,5	22	9	18	15,5	15.5	16	Ø3,3 x 15,5	WP230060608
6	12	12	21	27	27,5	27,5	12	24	15,5	18.5	18.5	Ø4,3 x 21,5	WP230061212
8	8	6	15	22	22	25,5	9	18	16	16	15.5	Ø3,3 x 15,5	WP230080806
8	8	10	18,5	28,5	28,5	26	11	22	16	16	18	Ø4,3 x 19	WP230080810
8	12	12	21	27	27,5	27,5	12	24	16	18,5	18,5	Ø4,3 x 21,5	WP230081212
10	10	6	18,5	26	26	25	11	22	18	18	15.5	Ø4,3 x 19	WP230101006
10	10	8	18,5	26	26	28,5	11	22	18	18	16	Ø4,3 x 19	WP230101008
10	10	12	21	32	32	27,5	12	24	18	18	18.5	Ø4,3 x 21,5	WP230101012
12	12	6	21	27,5	27,5	27	12	24	18,5	18,5	15.5	Ø4,3 x 21,5	WP230121206
12	12	8	21	27,5	27,5	27	12	24	18,5	18,5	16	Ø4,3 x 21,5	WP230121208
12	12	10	21	27,5	27,5	32	12	24	18,5	18,5	18	Ø4,3 x 21,5	WP230121210
