Характеристики
Артикул
WD21
Давление
10 бар
Температура окружающей среды
5 - 60° С
Гарантия
2 года
Пневматический цанговый коллектор под наружные диаметры трубок 6 мм - 4 мм - 4 мм - 4 мм - 6 мм
Описание
528.59 ₽/шт
Варианты цен
528.59 ₽/шт
В корзину
Пневматический цанговый коллектор под наружные диаметры трубок 8 мм - 6 мм - 6 мм - 6 мм - 8 мм
Описание
685.06 ₽/шт
Варианты цен
685.06 ₽/шт
В корзину
Пневматический цанговый коллектор под наружные диаметры трубок 12 мм - 10 мм - 10 мм - 10 мм - 12 мм
Пневматический цанговый коллектор под наружные диаметры трубок 12 мм - 10 мм - 10 мм - 10 мм - 12 мм
Описание
1 188.84 ₽/шт
Варианты цен
1 188.84 ₽/шт
В корзину
Пневматический цанговый коллектор под наружные диаметры трубок 8 мм - 4 мм - 4 мм - 4 мм - 8 мм
Описание
601.10 ₽/шт
Варианты цен
601.10 ₽/шт
В корзину
Пневматический цанговый коллектор под наружные диаметры трубок 10 мм - 6 мм - 6 мм - 6 мм - 10 мм
Описание
831.04 ₽/шт
Варианты цен
831.04 ₽/шт
В корзину
Пневматический цанговый коллектор под наружные диаметры трубок 10 мм - 8 мм - 8 мм - 8 мм - 10 мм
Описание
792.88 ₽/шт
Варианты цен
792.88 ₽/шт
В корзину
Пневматический цанговый коллектор под наружные диаметры трубок 12 мм - 8 мм - 8 мм - 8 мм - 12 мм
Описание
947.45 ₽/шт
Варианты цен
947.45 ₽/шт
В корзину
Цанговые фитинги — M5, 1/8, 1/4, 3/8, 1/2, 3/4, 1 дюйм
Некоторые из областей применения в пневматике включают в себя:
Порядок заказа
При заказе фитингов указывайте номер заказа, приведенный в соответствующих таблицах, а при заказе трубок — номер заказа с необходимой длиной в метрах.
Особенности
- Привлекательный дизайн.
- Компактный размер.
- Резьбовые ниппели фитингов L, T и Y позволяют повернуть пластмассовую секцию на 360°.
- Герметичное уплотнение трубок.
- Пригодность для трубок из нейлона и полиуретана.
- Простое и быстрое подсоединение трубки втягиванием/легкое снятие трубки простым нажатием на колпачок.
- «Новый дизайн» — цанга из нержавеющей стали (по запросу).
- Наружная коническая резьба с тефлоновым покрытием.
- Необслуживаемая конструкция и длительный срок службы.
- Установка и функционирование трубок не подвержены вибрации благодаря хорошему захвату трубки цангой.
Характеристики
|
Среда |
Воздух # |
|||
|
Макс. рабочее давление |
10 бар |
|||
|
Температура окружающей среды |
5–60° С |
|||
|
Резьбовое соединение |
Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба |
|||
|
Применимый материал трубки |
Нейлон, полиуретан |
|||
|
Применимый размер трубки (наружный диаметр) |
Ø4, 6, 8, 10 и 12 мм |
|||
|
Рекомендуемый допуск на наружный диаметр трубки |
± 0,1 мм |
|||
|
Рекомендуемая минимальная толщина стенки трубок |
Нейлон |
Полиуретан | ||
|
Наружный диаметр трубки (мм) |
Толщина (мм) |
Наружный диаметр трубки (мм) |
Толщина (мм) |
|
|
Ø4–12 |
1 |
Ø4 Ø6 Ø8 Ø10 Ø12 |
1 1 1,5 1,5 2 |
|
Применение
Быстросъемные фитинги можно эффективно использовать во всех системах подачи сжатого воздуха.Некоторые из областей применения в пневматике включают в себя:
- Пневматические цилиндры (все типы).
- Направляющие регулирующие клапаны, электромагнитные клапаны и другие клапаны.
- Устройства для подготовки воздуха, такие как фильтр, регулятор и лубрикаторы.
- Пневматические панели управления.
- Все магистрали сжатого воздуха, механизмы всех видов, где используются пневматические системы.
- Пневматические контуры в любой промышленности.
|

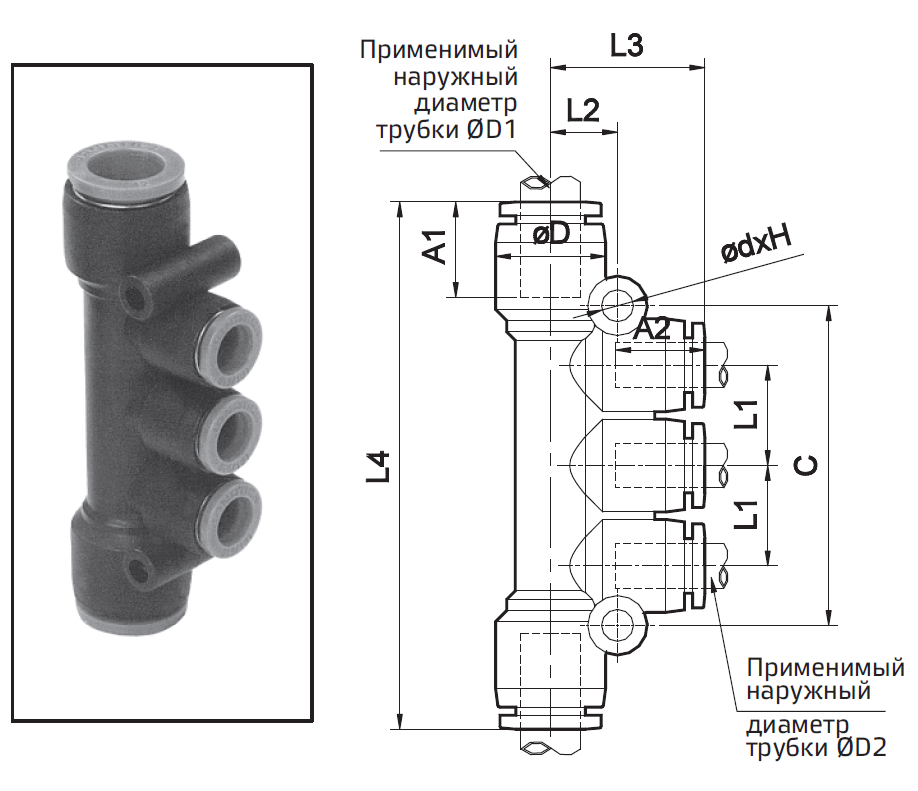

Применимый наружный диаметр трубки |
ØD |
L1 |
L2 |
L3 |
L4 |
C |
А1 |
A2 |
Ød x H |
№ для заказа |
||
|
ØD1 |
ØD2 |
|||||||||||
| 6 | 4 | 12,5 | 11,5 | 8 | 19 | 60,5 | 37 | 15,5 | 14,5 |
4,3 x 13 |
WD2100604 |
|
| 8 | 4 | 15 | 11,5 | 9 | 20 | 63 | 37 | 17 | 14,5 |
4,3 x 15,5 |
WD2100804 |
|
| 8 | 6 | 15 | 13,5 | 9 | 21 | 71 | 43 | 17 | 15,5 |
4,3 x 15,5 |
WD2100806 |
|
| 10 | 6 | 18,5 | 13,5 | 11 | 22 | 76 | 43 | 20 | 15,5 |
4,3 x 19 |
WD2101006 |
|
| 10 | 8 | 18,5 | 16 | 11 | 24 | 82 | 51 | 20 | 17 |
4,3 x 19 |
WD2101008 |
|
| 12 | 8 | 21 | 16 | 12 | 24 | 84,5 | 51 | 20,5 | 17 |
4,3 x 21,5 |
WD2101208 |
|
| 12 | 10 | 21 | 19,5 | 12 | 27,5 | 92,5 | 61 | 20,5 | 20 |
4,3 x 21,5 |
WD2101210 |
|
Порядок заказа
При заказе фитингов указывайте номер заказа, приведенный в соответствующих таблицах, а при заказе трубок — номер заказа с необходимой длиной в метрах.
