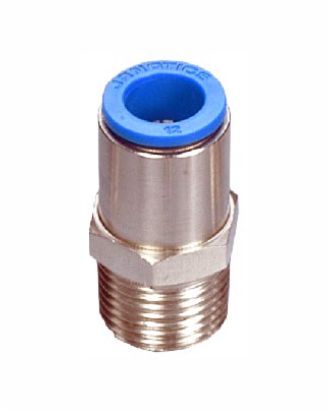

Фитинги прямые самозапирающиеся

Среда	Воздух #
Макс. рабочее давление	10 бар
Температура окружающей среды	5–60° С
Резьбовое соединение	Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба
Применимый материал трубки	Нейлон, полиуретан
Применимый размер трубки (наружный диаметр)	Ø4, 6, 8, 10 и 12 мм
Рекомендуемый допуск на наружный диаметр трубки	± 0,1 мм
Рекомендуемая минимальная толщина стенки трубок	Нейлон		Полиуретан
	Наружный диаметр трубки (мм)	Толщина (мм)	Наружный диаметр трубки (мм)	Толщина (мм)
	Ø4–12	1	Ø4 Ø6 Ø8 Ø10 Ø12	1 1 1,5 1,5 2

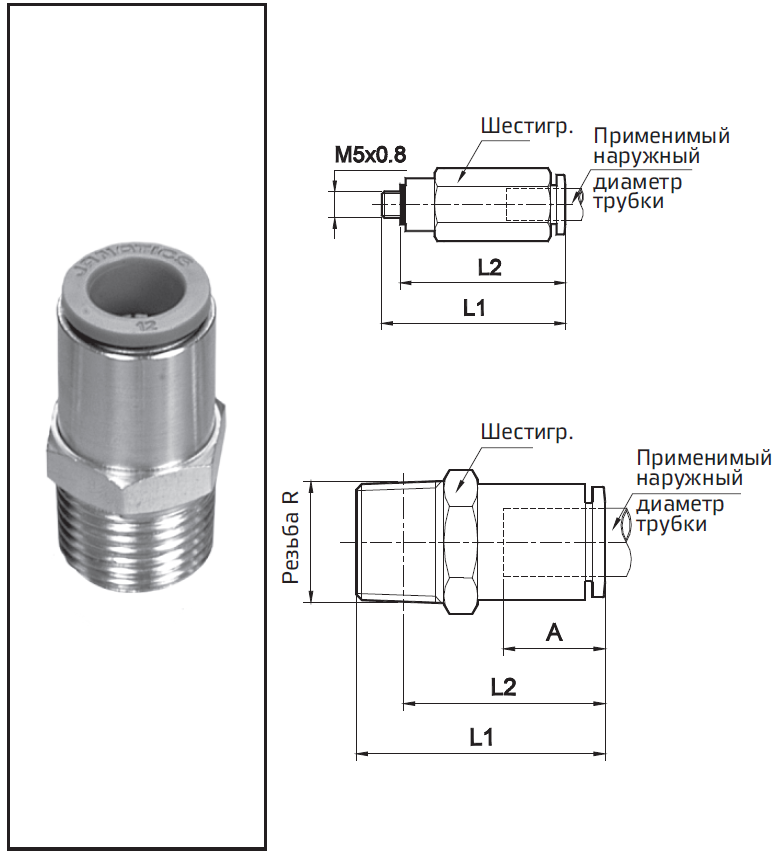

Применимый наружный диаметр трубки	Резьба	Шестигр.	L1	L2	А	№ для заказа	Усилие установки трубки в кг #
4	* M5x0,8	10	32,5	29	15,5	WE20110470	2,5
	R1/8	10	27	23,5	15,5	WE20110450
	R1/4	14	27	21,5	15,5	WE20110451
6	* M5x0,8	12	35	31,5	16,5	WE20110670	4
	R1/8	12	29	25,5	16,5	WE20110650
	R1/4	14	29	23,5	16,5	WE20110651
8	R1/8	14	35	31,5	18,5	WE20110850	6
	R1/4	14	35,5	30	18,5	WE20110851
	R3/8	17	36	30	18,5	WE201108512
10	R1/4	17	38	32,5	20,5	WE20111051	8,5
	R3/8	17	38,5	32,5	20,5	WE20111052
	R1/2	22	39	31,5	20,5	WE20111053
12	R3/8	19	44	38	22,5	WE20111252	11
12	R1/2	22	44,5	37	22,5	WE20111253	11
