Какие диаметры трубок совместимы с фитингами OTRC-R?

Серия OTRC-R выпускается для трубок наружным диаметром 4, 6, 8, 10, 12.

Какое максимальное давление выдерживают фитинги серии OTRC-R?

Фитинги из никелированной латуни серии OTRC-R рассчитаны на рабочее давление до 16 бар при пневматическом применении.

Чем коническая резьба (R) отличается от цилиндрической (G) в цанговых фитингах?

Коническая резьба R (BSPT) обеспечивает уплотнение по резьбе за счёт деформации витков — герметичность достигается без дополнительных уплотнений. Цилиндрическая G (BSPP) требует уплотнительное кольцо или прокладку. Конические фитинги проще монтировать, но не допускают многократную переустановку. Выбор зависит от типа резьбы в оборудовании.

Сравнение0 Избранные товары 0 Корзина 0

Контактная информация

г. Москва, ул. Молдавская, дом 5, строение 2

zakaz@ostec-pg.ru

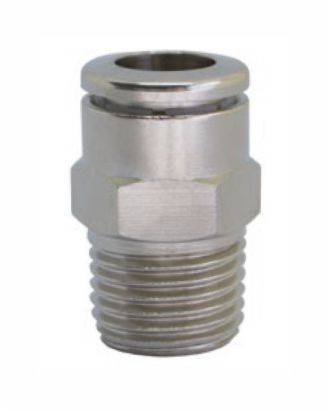

Фитинги цанговые прямые, наружная коническая резьба - трубка, серии OTRC-R

	-20°C ÷ 80°C
	Рабочее давление: 16 бар Отрицательное давление: -750 мм рт. ст.
	Сжатый воздух и вакуум.
	Конический газ BSPT ISO 7 от R1 / 8” до R1 / 2” Параллельный газ BSPP ISO 228 от G1 / 8” до G1 / 2” Метрические ISO 262 M5 и M6 NPT ANSI B 1.20.1 от N1 / 8” до N1 / 2” UNF ANSI B 1.1 10-32 МКФ
	Полиамид, Полиуретан
	Корпус: никелированная латунь UNI EN 12164 CW614N & UNI EN 12164 CW617N Воротник: POM Цанга (втулка): никелированная латунь UNI EN 12164 CW614N Уплотнения: NBR без кремния Крепление замка: нержавеющая сталь AISI 301 Заднее кольцо: PBT Стопорное кольцо для поворотных систем: Нержавеющая сталь AISI 302
	Продукты в соответствии c директивой 2002/95 / EC
	Продукты в соответствии с директива 2011/65 / ЕС

Код	ØD	T	ØP	A	L	CH	H
OTRC04R01	4	R1/8"	10	8	18,5	10	3
OTRC04R02	4	R1/4"	10	10	20	14	3
OTRC06R01	6	R1/8"	12	8	21	12	4
OTRC06R02	6	R1/4"	12	10	20	14	4
OTRC08R01	8	R1/8"	14	8	26	14	5
OTRC08R02	8	R1/4"	14	10	24	14	6
OTRC08R03	8	R3/8"	14	11	22	17	6
OTRC10R02	10	R1/4"	16	10	31	16	6
OTRC10R03	10	R3/8"	16	11	26	17	8
OTRC10R04	10	R1/2"	16	14	26,5	22	8
OTRC12R02	12	R1/4"	19	10	33	19	6
OTRC12R03	12	R3/8"	19	11	29,5	19	10
OTRC12R04	12	R1/2"	19	14	27	22	10
