Артикул:
OTRC08R03

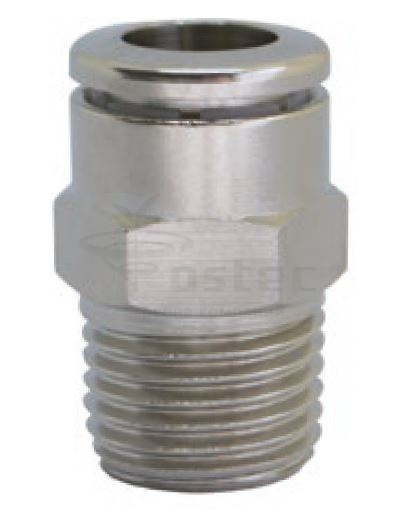

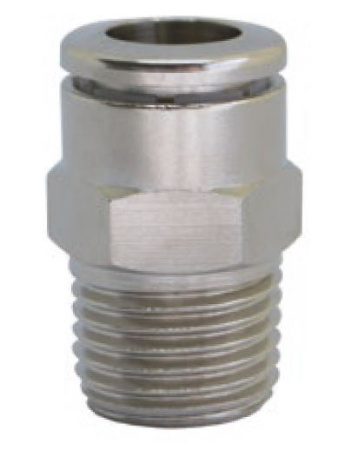

Описание и схемы Пневматический прямой цанговый фитинг из никелированной латуни наружная резьба R3/8" наружный диаметр трубки 8 мм
Штуцер с внутренним шестигранником с наружной трубной (BSPT) резьбой никелированный.
 |
-20°C ÷ 80°C |
 |
Рабочее давление: 16 бар Отрицательное давление: -750 мм рт. ст. |
 |
Сжатый воздух и вакуум. |
 |
Конический газ BSPT ISO 7 от R1 / 8” до R1 / 2” Параллельный газ BSPP ISO 228 от G1 / 8” до G1 / 2” Метрические ISO 262 M5 и M6 NPT ANSI B 1.20.1 от N1 / 8” до N1 / 2” UNF ANSI B 1.1 10-32 МКФ |
 |
Полиамид, Полиуретан |
 |
Корпус: никелированная латунь UNI EN 12164 CW614N & UNI EN 12164 CW617N Воротник: POM Цанга (втулка): никелированная латунь UNI EN 12164 CW614N Уплотнения: NBR без кремния Крепление замка: нержавеющая сталь AISI 301 Заднее кольцо: PBT Стопорное кольцо для поворотных систем: Нержавеющая сталь AISI 302 |
  |
Продукты в соответствии c директивой 2002/95 / EC |
 |
Продукты в соответствии с директива 2011/65 / ЕС |
 |
|

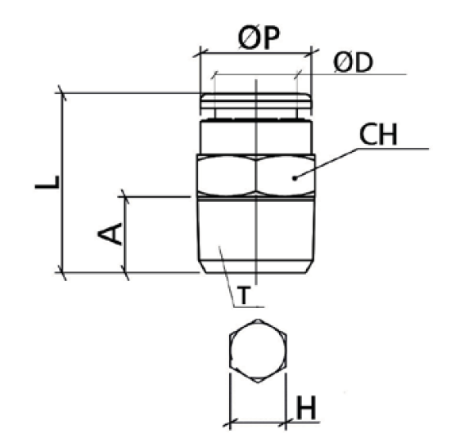

| Код |
ØD |
T |
ØP |
A |
L |
CH |
H |
|
OTRC04R01 |
4 |
R1/8" |
10 | 8 | 18,5 | 10 | 3 |
|
OTRC04R02 |
4 |
R1/4" |
10 | 10 | 20 | 14 | 3 |
|
OTRC06R01 |
6 |
R1/8" |
12 | 8 | 21 | 12 | 4 |
|
OTRC06R02 |
6 |
R1/4" |
12 | 10 | 20 | 14 | 4 |
|
OTRC08R01 |
8 |
R1/8" |
14 | 8 | 26 | 14 | 5 |
|
OTRC08R02 |
8 |
R1/4" |
14 | 10 | 24 | 14 | 6 |
|
OTRC08R03 |
8 |
R3/8" |
14 | 11 | 22 | 17 | 6 |
|
OTRC10R02 |
10 |
R1/4" |
16 | 10 | 31 | 16 | 6 |
|
OTRC10R03 |
10 |
R3/8" |
16 | 11 | 26 | 17 | 8 |
| OTRC10R04 | 10 |
R1/2" |
16 | 14 |
26,5 |
22 | 8 |
|
OTRC12R02 |
12 |
R1/4" |
19 | 10 | 33 | 19 | 6 |
|
OTRC12R03 |
12 |
R3/8" |
19 | 11 |
29,5 |
19 | 10 |
|
OTRC12R04 |
12 |
R1/2" |
19 | 14 | 27 | 22 | 10 |
|
Артикул
|
OTRC08R03 |
|
Страна производтва
|
ИТАЛИЯ |
|
Производитель
|
Tierre Group S.p.a. |
