Артикул:

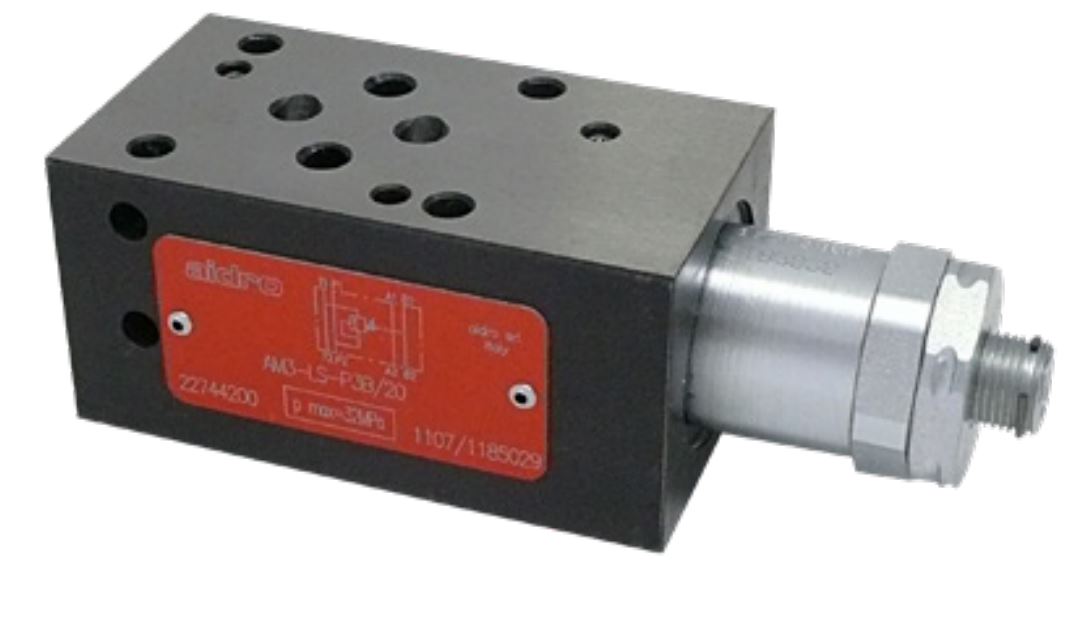

AM3-LS-P3/20
1. Описание
3-линейные клапаны-компенсаторы давления используются, как правило, вместе с пропорциональными направляющими распределителями для регулировки расхода независимо от изменений давления.Выбор управляющего давления осуществляется при помощи встроенного перепускного клапана, отвечающего за регулировку портов A и B.
2. Код для заказа
(1) |
|
(2) |
|
(3) | (4) | (5) |
(6) |
(7) | ||
AM3 | — | LS | — | P | 3 | / |
|
/ |
10 |
(1) AM3: 4-линейный модульный клапан CETOP 03
(2) LS: Компенсатор давления с функцией измерения нагрузки и регулируемым уровнем QP
(3) P: Регулировка в линии P
(4) 3: 3-линейный компенсационный клапан
с разгрузкой избыточного давления в линии T
(5) Код, зарезервированный для дополнительных опций и вариантов
V = Регулировочная рукоятка
(6) Стандартная версия – регулировка в линиях A и B
A: Регулировка в линии A
B: Регулировка в линии B
(7) Номер (порядковый) конструкции клапанов
3-линейный клапан-компенсатор давления прямого действия модульной версии с монтажной поверхностью согласно стандартам CETOP и ISO. Его функция заключается в поддержании перепадов давления DP между линиями P и A или B. Как правило, используется вместе с направляющими пропорциональными клапанами для регулировки потока независимо от изменений давления. Выбор давления управления в линиях A и B осуществляется автоматически обратным клапаном, встроенным в клапан-компенсатор.
3. Технические характеристики:
Макс. рекомендуемый расход |
1 дм3/с (60 л/мин) |
Регулировка давления разгрузки: |
в свободных линиях в регулируемых линиях |
0,66 дм3/с (40 л/мин) |
Пониженное давление достигается в процессе дросселирования потока в золотнике 2, которое балансируется, с одной стороны – путем снижения давления, с другой стороны посредством позиционирования пружины и управляющего давления. Управляющее давление устанавливается с помощью воздействия на пружину 3 в клапане пилотного управления 7. Значение пониженного давления изменяется при помощи регулировки сжатия пружины 3. Для увеличения значения пониженного давления поверните рукоятку или винт по часовой стрелке при помощи внешней шпонки CH 10 мм, ослабив гайку 8 (CH 26 мм). После достижения требуемого уровня давления заблокируйте гайку 8. |
Макс. номинальное давление |
32 МПа(320 бар) |
|
Макс. давление в линии T |
10 МПа(100 бар) |
|
Расход управляющего потока |
4 см3/с (0,24 л/мин) |
|
Кривые разгрузки давления |
см. 4 |
|
Установка и размеры |
см. 5 |
|
Масса: |
1 кг |
|
Настройка калибровки Δp |
регулируется в диапазоне от 0,5 до 4 МПа (5-40 бар) |
4. Типовые графики
Для надлежащего выполнения функции регулировки требуется увеличение разницы внешнего давления при повышении сопротивления потока вследствие повышения скорости потока.Все клапаны AM3-RP-* – 3-линейные, прямого действия: Если давление в регулируемой камере превышает значение регулируемого понижаемого давления, клапан осуществляет слив в линию T (при давлении выше понижаемого давления, см. графики), при этом он действует как предохранительный или разгрузочный клапан. Редукционные клапаны давления оснащены встроенным обратным клапаном 9 (типы AM3-RP-AC или BC) в линиях A или B, и обеспечивают создание обратного потока в порт A или B электромагнитного клапана.
5. Установочные размеры (мм)
Клапаны AM3-LS-P3* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов со- ставляет 40 мм. Герметичность между клапаном и монтажной поверхностью обеспечивается с помощью 4 уплотнительных колец типа OR 2037 или уплотнительных колец квадратного сечения типа Quad-Ring.
6. Калибровка ΔP
Эффективная калибровка DP (перепадов давлений) клапана AM3-LSP3 представляет собой важнейшую процедуру настройки диапазона скоростей потока для приборов. При увеличении DP, по нелинейному закону, повышает также значение компенсированных скоростей потоков, проходящих через регулирующий орган (дроссель с переменным сечением), независимо от рабочего давления системы. Например, в системе,представленной на типовых схемах применения, с. 1, в состав которой входит клапан AM3-LSP3 и пропорциональный клапан HD3-PS-3RC-xx (см. таблицу HD3-PS), при значении DP 1 МПа (10 бар) расход составляет от 0 до 16 л/мин, при значении DP 3 МПа (30 бар) расход исполнительного устройства составляет от 0 до 28 л/мин (всегда независимо от рабочего давления системы). Поэтому для оптимизации функционирования системы требуется регулировка DP клапана-компенсатора. Для этого можно использовать шпонку CH 6 мм на регуляторе штифта после ослабления фиксирующей гайки с CH 27 мм: рекомендуется полностью ослабить пружину, вращая штифт с шагом резьбы 1,25 мм против часовой стрелки, до механического упора.
После этого при вращении по часовой стрелке устанавливается:
DP = 0,4 МПа (4 бар) при смещении на 2,5 мм* (2 оборота)
DP = 1,2 МПа (12 бар) при смещении на 3,75 мм* (3 оборота
DP = 2,1 МПа (21 бар) при смещении на 5 мм* (4 оборота)
DP = 3 МПа (30 бар) при смещении на 6,25 мм* (5 оборотов)
DP = 3,9 МПа (39 бар) при смещении на 7,5 мм* (6 оборотов)
*включая один начальный холостой оборот со смещением приблизительно на 2 мм (1,5 оборота) После выполнения требуемой калибровки заблокируйте фиксирующую гайку 1 с помощью шпонки CH 27 мм.
