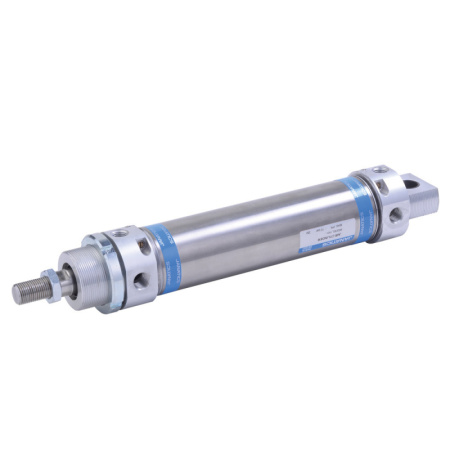

A76032040 Пневмоцилиндр круглый, базовый, без магнита, с демпфером, 32x40

Артикул: A76032040

5 841.15 ₽/шт

Варианты цен

5 841.15 ₽/шт

Подробности

Нет в наличии

Характеристики

Артикул

—

A76032040

Страна производтва

—

ИНДИЯ

Серия цилиндра

—

A76

Форма цилиндра

—

Круглый ø32-63 мм

Диаметр поршня, мм

—

Все характеристики

Каталог

Доставка транспортными компаниями

Круглые цилиндры — Ø32, 40, 50 и 63 мм

Двойного действия с регулируемым демпфированием

Особенности

Доступны в магнитном и немагнитном исполнении.
Регулируемое демпфирование на обоих концах.
Торцевая крышка с резьбой, в связи с чем возможен прямой монтаж
на машину.
Миниатюрный и компактный по размеру.
Шток выполнен из коррозионно-стойкой нержавеющей стали (SS303)

Технические характеристики

Диаметр поршня (мм)	32	40	50	63
Ход демпфера (мм)	12	15	15	15
*Стандартная длина хода (мм)**	25, 40, 50, 80, 100, 125, 160, 200, 250, 300, 320, 400, 500
Рабочая среда	Сжатый фильтрованный воздух, воздушно-масляная смесь
Рабочее давление	0,5–10 бар
Температура среды	5–60° C
Материалы конструкции	Корпус цилиндра, шток — нержавеющая сталь, Алюминий, латунь, нитрил, полиуретан, сталь, ацеталь
Виды монтажа	Монтаж на передней лапе, монтаж на двух лапах, передняя цапфа, задняя цапфа
Принадлежности	Опора угловая (со стороны задней крышки), опора угловая (подходит для передней и задней сторон), вилка штока, позиционер штока, наконечник штока со сферическим шарниром

* Для получения информации о цилиндрах с нестандартными или удлиненными штоками обращайтесь к своему менеджеру.

Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)

Диаметр поршня Ø (в мм)	Ø штока (в мм)		Рабочее давление в бар
Диаметр поршня Ø (в мм)	Ø штока (в мм)		2	3	4	5	6	7	8	9	10
32	50	Выдвижение	145	217	289	362	434	507	579	651	724
32	50	Втягивание	124	187	249	311	373	435	498	559	622
40	16	Выдвижение	226	339	452	565	678	792	905	1018	1130
40	16	Втягивание	190	285	380	475	570	665	760	855	950
50	20	Выдвижение	353	530	707	883	1060	1237	1413	1590	1767
50	20	Втягивание	297	445	594	742	891	1039	1187	1336	1484
63	20	Выдвижение	561	842	1122	1403	1683	1964	2244	2525	2805
63	20	Втягивание	505	757	1009	1261	1514	1766	2018	2270	2523

Вышеуказанные значения приведены с учетом потери на трение

Базовый цилиндр

+ Добавить ход

Диаметр поршня Ø	BE	F	0CD E10	L	RR	G	EE	L1	VD	L2	BG	TD H10	B h9	D1	C	D	S	Доп.	ХС	Доп.	WF	Доп.	KW	EW d13	B1	B2	SW1	SW2	KK	AM	RT	Допуск хода
32	M30x1,5	26	10	13	12	9	G1/8	6,5	2	18	6,5	10	30	42	12	40	69,5	±1	117,5	±1	34	±1,3	8	16	38	36,8	17	10	M10x1,25	22	M8x1	+20
40	M38x1,5	30	12	15	14	12	G1/4	10	3	22,5	8	12	38	50	16	49	84,5		139,5		39		10	18	46	44,8	19	13	M12x1,25	24	M10x1
50	M45x1,5	33	16	16	16	12	G1/4	9	3	27,5	10	14	45	60	20	59	86		147		44		10	21	57	55,8	24	17	M16x1,5	32	M12x1,5
63	M45x1,5	33	16	16	16	13	G3/8	9,5	3	35	15	16	45	60	20	73	94		156,2		45	±1,5	10	21	70	67	24	17	M16x1,5	32	M14x1,5	+2,5 0

Виды монтажа пневмоцилиндра серии A75, A76

Монтаж на передней лапе

+ Добавить ход

Диаметр поршня Ø	ER ±0,5	AB H13	TR ±0,5	AH	Доп.	AO	AU	LT	US	TF	H1	XS	Доп.	Код для заказа
32	49	7	52	28	±0,3	7	14	4	66	28	14	44	±1,6	ML4032
40	58	9	60	33		10	20	5	80	30	18	54		ML4040
50	70	9	70	40		10	20	6	90	40	20	58		ML4050
63	80	90	76	45		10	20	6	93	50	20	59	±1,8	ML4063

* Подходит для рассверловки

Монтаж на двух лапах

+ Добавить ход

Диаметр поршня Ø	UR ±0,5	AB H13	TR ±0,2	AH	Доп.	AO	AU	LT	US	LS±1,4	XL ±1,5	TF	H1	№ для заказа
32	49	7	52	28	±0,3	7	14	4	66	97,5	117,5	28	14	MS4032
40	58	9	60	33		10	20	5	80	124,5	143,5	30	18	MS4040
50	70	9	70	40		10	20	6	90	126	150	40	20	MS4050
63	80	9	76	45		10	20	6	96	134	159	50	20	MS4063

* Подходит для рассверловки

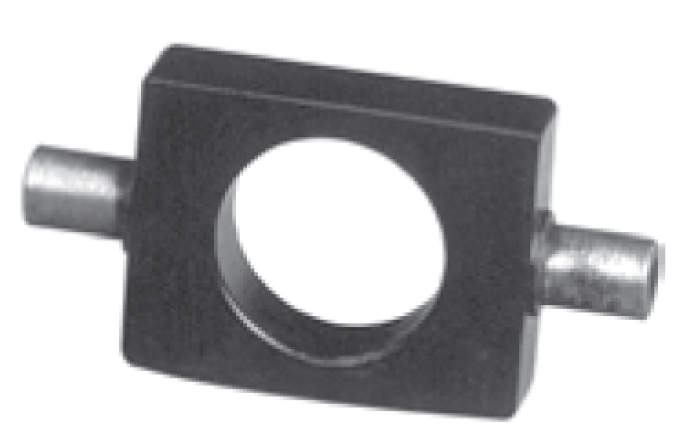

Передняя цапфа

+ Добавить ход

Диаметр поршня Ø	TD e8	TL h14	TM h14	UW	TT	R	XL	Доп.	Код для заказа
32	8	13	50	40 ^-0,5	12	0,5	28	±1,5	MT030
40	10	16	60	50	15	0,5	31,5		MT038
50	12	18	80	65	20	1	34		MT045
63	12	18	80	65	20	1	35	±1,8	MT045

Задняя цапфа

+ Добавить ход

Диаметр поршня Ø	TD e8	TL h14	TM h14	UW	TT	XZ ±1,5	R	Код для заказа
32	8	13	50	40^-05	12	109,5	0,5	MT030
40	10	16	60	50	15	131	0,5	MT038
50	12	18	80	65	20	140	1	MT045
63	12	18	80	65	20	149	1	MT045

Дополнительные принадлежности для пневмоцилиндров серии A75, A76

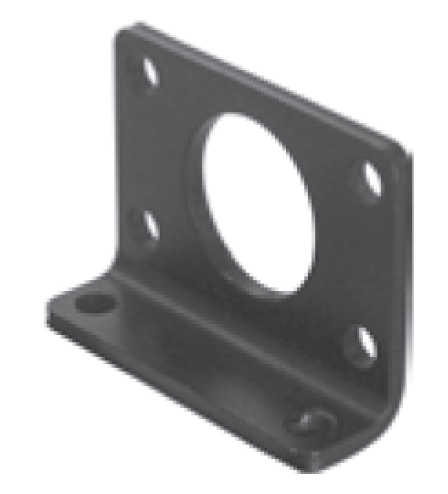

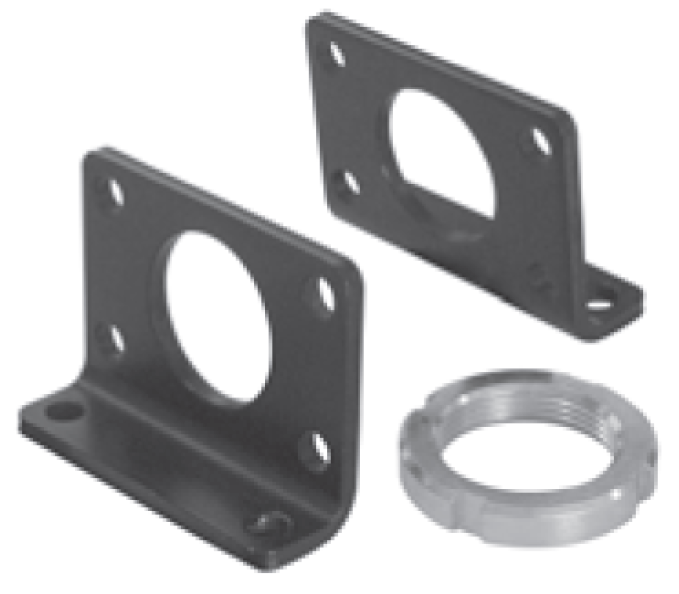

Опора угловая (подходит для передней и задней сторон)

Диаметр поршня Ø	AE H13	AB H13	LT	NH	Доп.	MR	Ø CD e8	TR	Доп.	CL	LG	Код для заказа @
32	16,1	6,6	4	35	+0,4 -0,2	11	10	24	±0,2	18,5	35	AA030
40	18,1	9	5	40	+0,4 -0,2	13	12	30		24,5	45	AA038
50 или 63	21,1	9	6	45	+0,5 -0,2	14	16	34		28	50	AA045

Опора угловая (подходит для передней и задней крышек)

Диаметр поршня Ø	ØCD H8/f8	AE	D1	NH	GL	LT	ØAB H14	L3	L4	Доп.	MR	РЧ	Доп.	TR	UK	LG	Код для заказа
32	10	38,1	M8x1	35	20	4	7	14	6	±0,1	12	20	±0,2	24	50,1	40	AD032
40	12	46,1	M10x1	40	27	4	9	17	7,5		13	28		30	60,1	50	AD040
50	14	57,1	M12x1,5	45	30	6	9	20,5	9,5		14	36		34	74,1	54	AD050
63	16	70,4	M14x1,5	50	34	6	9	26,5	13,5		15	42		35	88,1	65	AD063

Вилка штока (ISO 8140)

Диаметр поршня Ø	KK	CE	CK f8	CM B12	LE	ER макс.	CL	Код для заказа
32	M10x1,25	40	10	10	20	16	20	AF010
40	M12x1,25	48	12	12	24	19	24	AF012
50/63	M16x1,5	64	16	16	32	25	32	AF016

Позиционер штока

Диаметр поршня Ø	KK	L1	L2	L3	H1	H2	D1	U	±Θ°	Код для заказа
32	M10x1,25	20	14	65	17	8	28	0,75	5	AR010
40	M12x1,25	22	18	75	19	10	32		5	AR012
50/63	M16x1,5	25	22	91	27	13	41		5	AR016

Наконечник штока со сферическим шарниром

Диаметр поршня Ø	KK	CN H9	T	РУС h12	CE	LE мин.	ER макс.	AX	SW	Z	Код для заказа
32	M10x1,25	10	10,5	14	43	15	14	20	17	13°	AP010
40	M12x1,25	12	12	16	50	17	16	22	19	13°	AP012
50/60	M16x1,5	16	15	21	64	22	21	28	22	15°	AP016

Код для заказа

A
Модель		Поршень, Ø (мм)		Ход (мм)		Код модели герконового датчика*
76 75	Стандарт. цилиндр Магнитный цилиндр	032 040 050 063	- Ø 32 - Ø 40 - Ø 50 - Ø 63	025 040 050 080 100 125 160 200 250 300 320 400 500	- 25 - 40 - 50 - 80 - 100 - 125 - 160 - 200 - 250 - 300 - 320 - 400 - 500	L D M N	- монт. на передн.лапе - монтаж на 2-х лапах - передняя цапфа - задняя цапфа

Пример:

Код для заказа стандартного цилиндра с Ø поршня 32 мм, ходом 100 мм с монтажом на двух лапах: A76 032 100 D.

Примечание:

При заказе цилиндра с Ø поршня 32 мм, ходом 100 мм будет поставлен базовый цилиндр A76 032 100.
Для повторного заказа при указании данных с шильдика цилиндра отдельно указывайте способ монтажа.
При заказе принадлежностей указывайте коды деталей из соответствующих таблиц.
При отдельном заказе монтажных комплектов (если они требуются отдельно) необходимо использовать нижеуказанные коды для заказа.

Диаметр поршня Ø	Монтаж на передней лапе	Монтаж на двух лапах	Цапфа (передняя или задняя)

32	ML4032	MS4032	MT030
40	ML4040	MS4040	MT038
50	ML4050	MS4050	MT045
63	ML4063	MS4063	MT045

Для получения информации об особых требованиях к цилиндрам или иной дополнительной информации обращайтесь к своему менеджеру.

Пример:

Код для заказа базового цилиндра с Ø поршня 32 мм, ходом 100 мм: A76 032 100

Артикул	A76032040
Страна производтва	ИНДИЯ
Серия цилиндра	A76
Форма цилиндра	Круглый ø32-63 мм
Диаметр поршня, мм	32
Ход, мм	40
Производитель	JANATICS INDIA PRIVATE LIMITED
Магнит	Нет
