Характеристики
Артикул
WP25
Давление
10 бар
Температура окружающей среды
5–60° С
Гарантия
2 года
В корзину
Быстрый просмотр
Есть в наличии: 121
Арт.: WP2520661
407.19 ₽/шт
Варианты цен
407.19 ₽/шт
Быстрый просмотр
Есть в наличии: 100
Арт.: WP2521262
895 ₽/шт
Варианты цен
895 ₽/шт
Быстрый просмотр
Есть в наличии: 50
Арт.: WP2521062
784.41 ₽/шт
Варианты цен
784.41 ₽/шт
Быстрый просмотр
Есть в наличии: 60
Арт.: WP2521263
944.60 ₽/шт
Варианты цен
944.60 ₽/шт
Быстрый просмотр
Есть в наличии: 59
Арт.: WP2521061
686.23 ₽/шт
Варианты цен
686.23 ₽/шт
Быстрый просмотр
Есть в наличии: 100
Арт.: WP2521063
944.60 ₽/шт
Варианты цен
944.60 ₽/шт
Быстрый просмотр
Есть в наличии: 108
Арт.: WP2520861
436.13 ₽/шт
Варианты цен
436.13 ₽/шт
Быстрый просмотр
Есть в наличии: 310
Арт.: WP2520660
629.39 ₽/шт
Варианты цен
629.39 ₽/шт

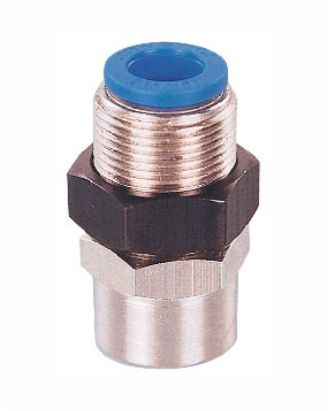

Цанговые фитинги — M5, 1/8, 1/4, 3/8, 1/2, 3/4, 1 дюйм
Характеристики
|
Среда |
Воздух # |
|||
|
Макс. рабочее давление |
10 бар |
|||
|
Температура окружающей среды |
5–60° С |
|||
|
Резьбовое соединение |
Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба |
|||
|
Применимый материал трубки |
Нейлон, полиуретан |
|||
|
Применимый размер трубки (наружный диаметр) |
Ø4, 6, 8, 10 и 12 мм |
|||
|
Рекомендуемый допуск на наружный диаметр трубки |
± 0,1 мм |
|||
|
Рекомендуемая минимальная толщина стенки трубок |
Нейлон |
Полиуретан | ||
|
Наружный диаметр трубки (мм) |
Толщина (мм) |
Наружный диаметр трубки (мм) |
Толщина (мм) |
|
|
Ø4–12 |
1 |
Ø4 Ø6 Ø8 Ø10 Ø12 |
1 1 1,5 1,5 2 |
|
Особенности
- Привлекательный дизайн.
- Компактный размер.
- Резьбовые ниппели фитингов L, T и Y позволяют повернуть пластмассовую секцию на 360°.
- Герметичное уплотнение трубок.
- Пригодность для трубок из нейлона и полиуретана.
- Простое и быстрое подсоединение трубки втягиванием/легкое снятие трубки простым нажатием на колпачок.
- «Новый дизайн» — цанга из нержавеющей стали (по запросу).
- Наружная коническая резьба с тефлоновым покрытием.
- Необслуживаемая конструкция и длительный срок службы.
- Установка и функционирование трубок не подвержены вибрации благодаря хорошему захвату трубки цангой.
Применение
Быстросъемные фитинги можно эффективно использовать во всех системах подачи сжатого воздуха.Некоторые из областей применения в пневматике включают в себя:
- Пневматические цилиндры (все типы).
- Направляющие регулирующие клапаны, электромагнитные клапаны и другие клапаны.
- Устройства для подготовки воздуха, такие как фильтр, регулятор и лубрикаторы.
- Пневматические панели управления.
- Все магистрали сжатого воздуха, механизмы всех видов, где используются пневматические системы.
- Пневматические контуры в любой промышленности.
|

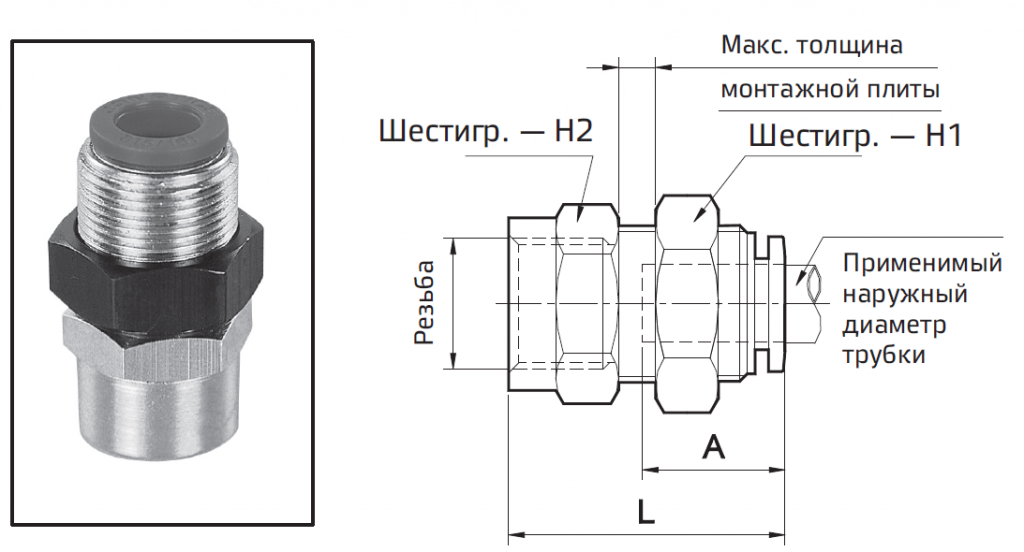

Применимый наружный диаметр трубки |
Резьба (G) |
Шестигр.H1 |
Шестигр.H2 |
L |
A |
Макс. толщина монтажной плиты |
Диам. монтажного отверстия |
№ для заказа |
| 6 | 1/4 | 17 | 17 | 32 | 15,5 | 8 | 14,5 |
WP2520661 |
| 6 | 1/4 | 19 | 17 | 32 | 16 | 2 | 16,5 |
WP2520861 |
Порядок заказа
При заказе фитингов указывайте номер заказа, приведенный в соответствующих таблицах, а при заказе трубок — номер заказа с необходимой длиной в метрах
