Характеристики
Артикул
WP21
Расход
10 бар
Температура окружающей среды
5–60° С
Гарантия
2 года

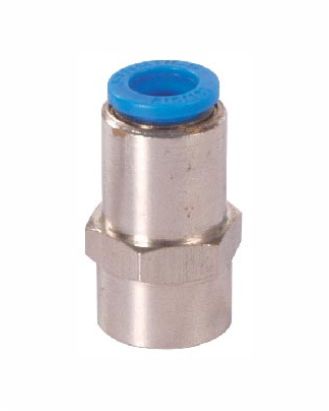

WP2120461 Пневматический прямой цанговый фитинг внутренняя резьба G1/4" наружный диаметр трубки 4 мм
Есть в наличии: 120
Артикул: WP2120461
243.90 ₽/шт
Варианты цен
243.90 ₽/шт
WP2120662 Пневматический прямой цанговый фитинг внутренняя резьба G3/8" наружный диаметр трубки 6 мм
Есть в наличии: 120
Артикул: WP2120662
402.02 ₽/шт
Варианты цен
402.02 ₽/шт
Есть в наличии: 100
Артикул: WP2121263
693.47 ₽/шт
Варианты цен
693.47 ₽/шт
WP2120862 Пневматический прямой цанговый фитинг внутренняя резьба G3/8" наружный диаметр трубки 8 мм
Есть в наличии: 109
Артикул: WP2120862
407.19 ₽/шт
Варианты цен
407.19 ₽/шт
Есть в наличии: 117
Артикул: WP2121261
473.34 ₽/шт
Варианты цен
473.34 ₽/шт
WP2120462 Пневматический прямой цанговый фитинг внутренняя резьба G3/8" наружный диаметр трубки 4 мм
Есть в наличии: 120
Артикул: WP2120462
661.43 ₽/шт
Варианты цен
661.43 ₽/шт
Есть в наличии: 105
Артикул: WP2121262
444.40 ₽/шт
Варианты цен
444.40 ₽/шт
Есть в наличии: 20
Артикул: WP2121463
791.65 ₽/шт
Варианты цен
791.65 ₽/шт
Есть в наличии: 100
Артикул: WP2121060
535.34 ₽/шт
Варианты цен
535.34 ₽/шт
Есть в наличии: 123
Артикул: WP2121062
434.06 ₽/шт
Варианты цен
434.06 ₽/шт
WP2120863 Пневматический прямой цанговый фитинг внутренняя резьба G1/2" наружный диаметр трубки 8 мм
Есть в наличии: 100
Артикул: WP2120863
641.79 ₽/шт
Варианты цен
641.79 ₽/шт
WP2120460 Пневматический прямой цанговый фитинг внутренняя резьба G1/8" наружный диаметр трубки 4 мм
Есть в наличии: 129
Артикул: WP2120460
182.93 ₽/шт
Варианты цен
182.93 ₽/шт
WP2120861 Пневматический прямой цанговый фитинг внутренняя резьба G1/4" наружный диаметр трубки 8 мм
Есть в наличии: 124
Артикул: WP2120861
251.14 ₽/шт
Варианты цен
251.14 ₽/шт
WP2120663 Пневматический прямой цанговый фитинг внутренняя резьба G1/2" наружный диаметр трубки 6 мм
Есть в наличии: 120
Артикул: WP2120663
745.14 ₽/шт
Варианты цен
745.14 ₽/шт
WP2120660 Пневматический прямой цанговый фитинг внутренняя резьба G1/8" наружный диаметр трубки 6 мм
Есть в наличии: 92
Артикул: WP2120660
217.03 ₽/шт
Варианты цен
217.03 ₽/шт
Есть в наличии: 117
Артикул: WP2121061
286.27 ₽/шт
Варианты цен
286.27 ₽/шт
Есть в наличии: 100
Артикул: WP2121063
554.98 ₽/шт
Варианты цен
554.98 ₽/шт
WP2120860 Пневматический прямой цанговый фитинг внутренняя резьба G1/8" наружный диаметр трубки 8 мм
Есть в наличии: 145
Артикул: WP2120860
211.86 ₽/шт
Варианты цен
211.86 ₽/шт
Есть в наличии: 20
Артикул: WP2121663
1 339.39 ₽/шт
Варианты цен
1 339.39 ₽/шт
WP2120661 Пневматический прямой цанговый фитинг внутренняя резьба G1/4" наружный диаметр трубки 6 мм
Есть в наличии: 135
Артикул: WP2120661
241.84 ₽/шт
Варианты цен
241.84 ₽/шт
Цанговые фитинги — M5, 1/8, 1/4, 3/8, 1/2, 3/4, 1 дюйм
Некоторые из областей применения в пневматике включают в себя:
Порядок заказа
При заказе фитингов указывайте номер заказа, приведенный в соответствующих таблицах, а при заказе трубок — номер заказа с необходимой длиной в метрах
Особенности
- Привлекательный дизайн.
- Компактный размер.
- Резьбовые ниппели фитингов L, T и Y позволяют повернуть пластмассовую секцию на 360°.
- Герметичное уплотнение трубок.
- Пригодность для трубок из нейлона и полиуретана.
- Простое и быстрое подсоединение трубки втягиванием/легкое снятие трубки простым нажатием на колпачок.
- «Новый дизайн» — цанга из нержавеющей стали (по запросу).
- Наружная коническая резьба с тефлоновым покрытием.
- Необслуживаемая конструкция и длительный срок службы.
- Установка и функционирование трубок не подвержены вибрации благодаря хорошему захвату трубки цангой.
Характеристики
|
Среда |
Воздух # |
|||
|
Макс. рабочее давление |
10 бар |
|||
|
Температура окружающей среды |
5–60° С |
|||
|
Резьбовое соединение |
Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба |
|||
|
Применимый материал трубки |
Нейлон, полиуретан |
|||
|
Применимый размер трубки (наружный диаметр) |
Ø4, 6, 8, 10 и 12 мм |
|||
|
Рекомендуемый допуск на наружный диаметр трубки |
± 0,1 мм |
|||
|
Рекомендуемая минимальная толщина стенки трубок |
Нейлон |
Полиуретан | ||
|
Наружный диаметр трубки (мм) |
Толщина (мм) |
Наружный диаметр трубки (мм) |
Толщина (мм) |
|
|
Ø4–12 |
1 |
Ø4 Ø6 Ø8 Ø10 Ø12 |
1 1 1,5 1,5 2 |
|
Применение
Быстросъемные фитинги можно эффективно использовать во всех системах подачи сжатого воздуха.Некоторые из областей применения в пневматике включают в себя:
- Пневматические цилиндры (все типы)
- Направляющие регулирующие клапаны, электромагнитные клапаны и другие клапаны
- Устройства для подготовки воздуха, такие как фильтр, регулятор и лубрикаторы
- Пневматические панели управления
- Все магистрали сжатого воздуха, механизмы всех видов, где используются пневматические системы
- Пневматические контуры в любой промышленности
|
Применимый наружный диаметр трубки |
Резьба (G) |
Шестигр. |
L |
A |
№ для заказа |
| 4 |
1/8 |
14 | 27 | 14,5 |
WP2120460 |
|
1/4 |
17 | 31 | 14,5 |
WP2120461 |
|
| 6 |
1/8 |
14 | 27 | 15,5 |
WP2120660 |
|
1/4 |
17 | 31,5 | 15,5 |
WP2120661 |
|
| 8 |
1/8 |
14 | 27 | 16 |
WP2120860 |
|
1/4 |
17 | 31,5 | 16 |
WP2120861 |
|
|
3/8 |
22 | 31,5 | 16 |
WP2120862 |
|
| 10 | 1/4 | 17 | 33 | 18 |
WP2121061 |
|
3/8 |
22 | 35 | 18 |
WP2121062 |
|
| 12 |
3/8 |
22 | 35 | 18,5 |
WP2121262 |
| 1/2 | 27 | 39,5 | 18,5 |
WP2121263 |
|
| 14 | 1/2 | 27 | 39 | 19 |
WP2121463 |
Порядок заказа
При заказе фитингов указывайте номер заказа, приведенный в соответствующих таблицах, а при заказе трубок — номер заказа с необходимой длиной в метрах
