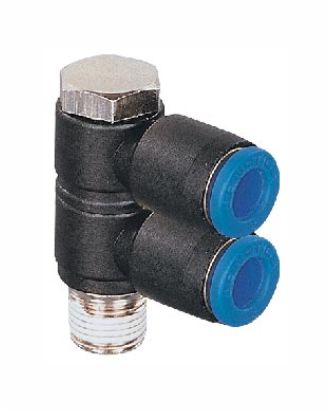

Коллекторы двухуровневые поворотные

Среда	Воздух #
Макс. рабочее давление	10 бар
Температура окружающей среды	5–60° С
Резьбовое соединение	Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба
Применимый материал трубки	Нейлон, полиуретан
Применимый размер трубки (наружный диаметр)	Ø4, 6, 8, 10 и 12 мм
Рекомендуемый допуск на наружный диаметр трубки	± 0,1 мм
Рекомендуемая минимальная толщина стенки трубок	Нейлон		Полиуретан
	Наружный диаметр трубки (мм)	Толщина (мм)	Наружный диаметр трубки (мм)	Толщина (мм)
	Ø4–12	1	Ø4 Ø6 Ø8 Ø10 Ø12	1 1 1,5 1,5 2

Применимый наружный диаметр трубки	Резьба	Шестигр.	ØD	L1	L2	L3	L4	L5	А	№ для заказа
4	1/8	12	13,5	15	40	36,5	22	15,5	14,5	WS0120450
6	1/8	12	13,5	15,5	40	36,5	23	15,5	15,5	WS0120650
6	1/4	14	18	20	50	44,5	25	19,4	15.5	WS0120651
8	1/8	12	13,5	17,5	40	36,5	27	15,5	17	WS0120850
	1/4	14	18	20,5	50	44,5	27,5	19,4	17	WS0120851
	3/8	19	22	23	58,5	52,5	29,5	21,6	17	WS0120852
	1/2	24	28	26,5	63,5	56	32,5	21,5	17	WS0120853
10	1/4	14	18	22,5	50	44,5	32,5	19,4	20	WS0121051
	3/8	19	22	24	58,5	52,5	34,5	21,6	20	WS0121052
	1/2	24	28	27,5	63,5	56	36,5	21,5	20	WS0121053
12	3/8	19	22	25	58,5	52,5	36	21,6	20,5	WS0121252
12	1/2	24	28	28,5	63,5	56	37,5	21,5	20,5	WS0121253
