Характеристики
Артикул
AM3-MO
Расход
60 л/мин
Давление
320 бар
Гарантия
2 года
Предохранительные клапаны модульного монтажа CETOP 3. Разгрузка в линиях B и A и слив в T.
Диапазоны регулировки давления: от 40 бар до 250 бар
Диапазоны регулировки давления: от 40 бар до 250 бар
Описание
18 839.26 ₽/шт
Варианты цен
18 839.26 ₽/шт
В корзину
Предохранительные клапаны модульного монтажа CETOP 3. Разгрузка в линии B и слив в T.
Диапазоны регулировки давления: от 25 бар до 125 бар
Диапазоны регулировки давления: от 25 бар до 125 бар
Описание
12 980.22 ₽/шт
Варианты цен
12 980.22 ₽/шт
В корзину
Предохранительные клапаны модульного монтажа CETOP 3. Разгрузка в линии P и слив в T.
Диапазоны регулировки давления: от 25 бар до 125 бар
Диапазоны регулировки давления: от 25 бар до 125 бар
Описание
12 980.22 ₽/шт
Варианты цен
12 980.22 ₽/шт
В корзину
Предохранительные клапаны модульного монтажа CETOP 3. Разгрузка в линии P и слив в T.
Диапазоны регулировки давления: от 100 бар до 320 бар
Диапазоны регулировки давления: от 100 бар до 320 бар
Описание
12 980.22 ₽/шт
Варианты цен
12 980.22 ₽/шт
В корзину
Предохранительные клапаны модульного монтажа CETOP 3. Разгрузка в линии P и слив в T.
Диапазоны регулировки давления: от 40 бар до 250 бар.
Диапазоны регулировки давления: от 40 бар до 250 бар.
Описание
12 980.22 ₽/шт
Варианты цен
12 980.22 ₽/шт
В корзину
Предохранительные клапаны модульного монтажа CETOP 3. Разгрузка в линии B и слив в T.
Диапазоны регулировки давления: от 20 бар до 320 бар
Диапазоны регулировки давления: от 20 бар до 320 бар
Описание
12 980.22 ₽/шт
Варианты цен
12 980.22 ₽/шт
В корзину
Предохранительные клапаны модульного монтажа CETOP 3. Разгрузка в линии B и слив в T.
Диапазоны регулировки давления: от 40 бар до 250 бар
Диапазоны регулировки давления: от 40 бар до 250 бар
Описание
12 980.22 ₽/шт
Варианты цен
12 980.22 ₽/шт
В корзину
Предохранительные клапаны модульного монтажа CETOP 3. Разгрузка в линии A и слив в T.
Диапазоны регулировки давления: от 20 бар до 320 бар
Диапазоны регулировки давления: от 20 бар до 320 бар
Описание
16 760.03 ₽/шт
Варианты цен
16 760.03 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Предохранительные клапаны модульного монтажа CETOP 3. Разгрузка в линиях B и A и слив в T.
Диапазоны регулировки давления: от 100 бар до 320 бар
Диапазоны регулировки давления: от 100 бар до 320 бар
Описание
18 839.26 ₽/шт
Варианты цен
18 839.26 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание

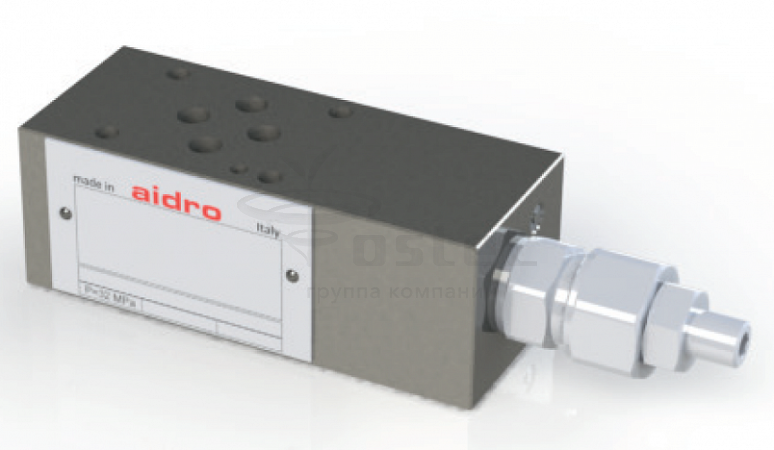

Предохранительные клапан модульного монтажа прямого действия. Клапан изготовлен из стального корпуса, скомбинированного с картриджным клапаном разгрузки давления с антивибрационной системой. Корпус клапана с покрытием никель-фосфор. Оцинкованный картриджный клапан. Предусмотрены различные диапазоны установленного давления.2. Код для заказа
(1) | (2) | (3) | (4) | (5) |
|
(6) |
|
(7) | ||||
AM3 | — | МO | — | — |
|
— |
— |
|
/ |
10 |
(1) AM3: Модульный клапан CETOP 03 – давление 32 МПа(320 бар)
(2) MO: Предохранительный клапан прямого действия
(3) Рабочие линии, в которых установлен клапан:
P: Разгрузка в линии P и слив в T
B: Разгрузка в линии B и слив в T
BA: Независимая разгрузка в линии B и в линии A и слив в T
(4) Диапазоны регулировки давления:
10: от 2,5 МПа до 12,5 МПа (от 25 бар до 125 бар)
20: от 4 МПа до 25 МПа (от 40 бар до 250 бар)
30: от 10 МПа до 32 МПа (от 100 бар до 320 бар)
(5) Диапазон регулировки давления для разгрузки в линии A (только для моделей AM3-MO-BA) (см. 4)
(6) Код, зарезервированный для специальных вариантов (материалы, уплотнения, обработка поверхностей и т.д.)
(7) Номер (порядковый) конструкции клапанов
3. Технические характеристики
Макс. номинальный расход |
|
Давление открытия |
Макс. расход в свободных линиях в регулируемых линиях |
1 дм3/с (60 л/мин) 0,5 дм3/с (прибл.32 л/мин) |
Давление разгрузки достигается, когда осевые гидравлические силы, действующие на поршень, уравниваются с усилием на пружине; таким образом значение снижения давления можно изменять, в пределах выбранного диапазона регулировки путем коррекции сжатия пружины. Чтобы увеличить разгрузочное давление, ослабьте гайку и поверните регулировочный винт по часовой стрелке. Для каждого диапазона регулировки давления градиент давления составляет приблизительно: 10: 1,6 МПа/мм (16 бар/оборот) 20: 3,2 МПа/мм (26 бар/оборот) 32: 5 МПа/мм (75 бар/оборот) После установки требуемого уровня давления гайку 6 следует заблокировать |
Макс. номинальное давление |
32 МПа (320 бар) |
|
Кривые падения давления |
см. 4 |
|
Установка и размеры |
см. 5 |
|
Массы: AM3-MO-P или -B AM3-MO-BA |
прибл. 1,7 кг прибл. 2,3 кг |
4. Типовые графики
Типовые кривые Δp-Q для клапанов AM3-MO-* в стандартной конфигурации, с минеральным маслом при ѵ=36 сСт, при 50°C.5. Установочные размеры (мм)
Все модульные клапаны AM3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 35 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – направляющий штифт диаметром 3 мм, в соответствии с нормами ISO и CETOP.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.
-
