Гидравлические делители потока, серии VDF

1. Описание

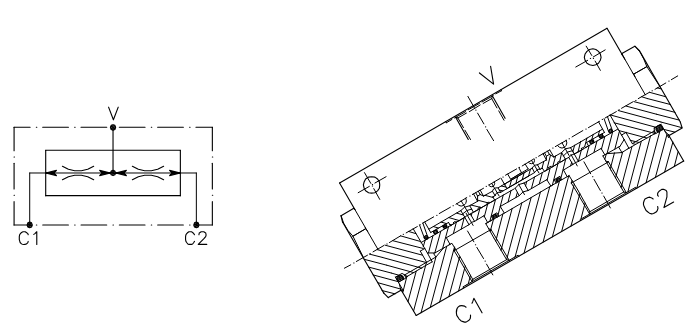

Делитель потока на 2 линии.

Делители/сумматоры потока дроссельного типа предназначены для синхронизации движений двух рабочих органов (в большинстве случаев гидроцилиндров). Деление потока 50/50.

Под синхронным движением гидравлических двигателей понимают такое движение, при котором изменение условий работы на одном из двигателей вызывает одинаковую реакцию обоих двигателей. Например, если по каким-либо причинам скорость одного из двигателей уменьшится, то уменьшится и скорость движения другого, и наоборот.

2. Код для заказа

3. Технические характеристики

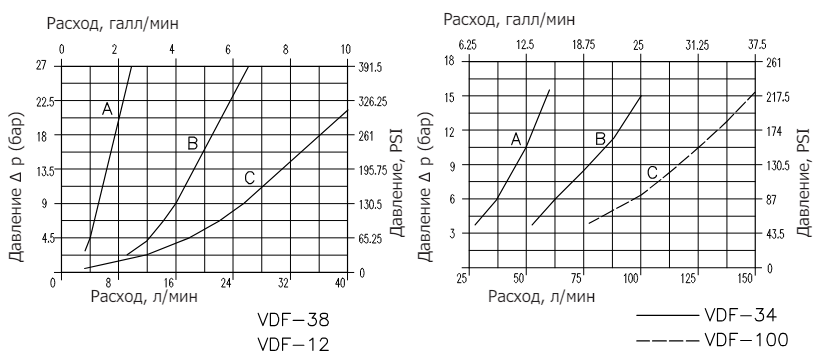

4. Типовые графики

5. Гидравлические жидкости

Гидравлическая рабочая жидкость должна обладать определенными физическими, смазывающими и химическими свойствами, необходимыми для применения в гидравлических системах. Примерами таких жидкостей являются минеральные масла типа HL по стандарту DIN 51524 часть 1 и типа HLP по стандарту DIN 51524 часть 2. Кинематическая вязкость жидкости по стандарту ISO 3448 должна измеряться при 40°C (среднее значение) и выражаться в мм2/сек или в сантиСтоксах (сСт).

6. Загрязнения и фильтрация

Основная информация: в большинстве случаев причиной выхода из строя гидроаппаратов является загрязнение рабочй жидкости. В частности твердые и абразивные частиты в рабочей жидкости приводят к износу гидравлических компонентов, особенно в парах трения, что влечет за собой значительной увеличиение внутренних утечек в клапанно-седельных аппаратах и снижение общего КПД системы. Поэтому для надежной работы гидралических клапанов необходимо следить за тем, чтобы уровень загрязнения масла не превышал класс чистоты рабочей жидкости 19/15 по стандарту ISO-4406 или 10-11 по стандарту NAS-1638, если иное не указано в соответствующей технической документации. Индекс фильтрации (3х): это отношение между числом частиц загрязнения до и после фильтра с диаметром большим, чем Х микрон. Абсолютная фильтрация (по ISO 4572): это диаметр Х самых больших частиц загрязнения с 13х>=75. Класс чистоты по ISO 4406: это величина, выражаемая по двум шкалам, которая представляет собой число частиц загрязнения больших, чем 5 микрон и число частиц больших, чем 15 микрон, содержащихся в 1 милилитре жидкости. Класс чистоты по NAS 1638: это величина, измеряемая по одной шкале, которая представляет собой число частиц загрязнения различных диапазонов размеров, содержащихся в 100 милилитрах жидкостей.

7. Картриджные клапаны

Клапаны ввертного типа могут вкручиваться прямо в корпус исполнительного органа (цилиндра, гидромотора, насоса и так далее) или в специальный гидроблок. Клапаны производятся из стали AV-PB (9SMhPb28 или 32) или из Ng2Pb (16NCr4). Все внутренние детали имеют термообработку, защитное покрытие и обработаны полированием для получения максимальной надежности и износоустойчивости. Наружные поверхности имеют оцинкованное покрытие (светлые) или обработаны шлифованием (темные).

8. Установка картриджа

Рекомендуется строго следовать следующим пунктам: • осмотрите картридж на предмет внешних повреждений и наличия загрязнений. • проверьте уплотнительные и упорные кольца на предмет повреждений и правильной установки. • уплотнительное кольцо должно располагаться со стороны канала высокого давления, если применяется только одно упорное кольцо. Если же на клапан действует высокое давление из двух каналов, то уплотнительное кольцо должно располагаться между сдвоенными упорными кольцами. • опустите картридж в чистое масло. • вкрутите картридж в корпус вручную до начала сжатия уплотнительного кольца, затем при помощи ключа затяните клапан с моментом затяжки, указанным на соответствующих страницах каталога. НАСТРОЙКА ДАВЛЕНИЯ Клапаны поставляются предварительно настроеными на стандартные величины давлений, указаные на соответствующих страницах данного каталога. Если в системе требуется перенастроить давление, то помните, что величина настраиваемого давления не может быть больше указанной в заказе.

-
