Характеристики
Артикул
QV3
Расход
90 л/мин
Давление
350 бар
Гарантия
2 года
Регулятор расхода 3х линейный скомпенсированный по давлению M27x2, 350 бар, 4-40л/мин
Описание
15 743.10 ₽/шт
Варианты цен
15 743.10 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Регулятор расхода 3х линейный скомпенсированный по давлению M27x2, 350 бар, 6-60л/мин
Описание
15 743.10 ₽/шт
Варианты цен
15 743.10 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

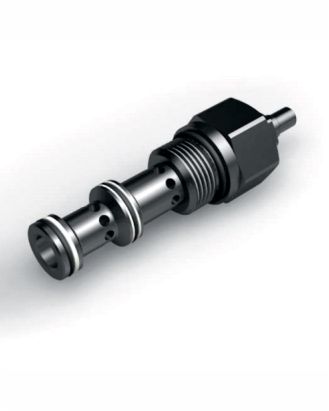

Картриджный клапан, предназначенный для поддержания постоянной скорости потока (от порта 1 до 3), независимо от давления в системе, в то время как избыток жидкости сбрасывается через порт 2 обратно в резервуар.
Этот клапан предназначен для регулирования скорости приводов во всех сферах применения, когда требуются минимальные колебания скорости при переходных процессах привода.
Регулируемый поток увеличивается при вращении регулировочного винта по часовой стрелке. Когда порт 2 перекрыт, клапан работает как регулятор расхода без компенсации по давлению.
При потоке от порта 3 к 1 клапан работает как ограничитель расхода без компенсации по давлению. Корпус клапана имеет трехвалентное цинковое покрытие для повышения коррозионной стойкости (240 ч в солевом тумане).
Технические характеристики
| Макс. расход | 90 л/мин | |||
| Макс. рабочее давление | 350 бар | |||
| Диапазон температур жидкости (бутадиен-нитрильный каучук) | -20...+50 °C | |||
| Диапазон температуры окружающей среды | -30...+80 °C | |||
| Масса | 0,16 кг | |||
Код заказа
| (1) | (2) |
|
(3) |
|
(4) | ||||
| QV3 | - | 1 | M27 | / | - | ||||
(1) QV3 : 3-ходовой регулятор расхода с компенсацией давления
(2) M27: Полость M27x2
(3) Диапазон регулируемого расхода:
- 40: 4-40 л/мин
- 60: 6-60 л/мин
(4) Дополнительное оборудование и варианты исполнения:
- V: уплотнения Viton
Типовые диаграммы
Типовой регулируемый расход в зависимости от входного давления, измеренный на минеральном масле с вязкостью 40 сСт и Q=50 л/мин
Установочные размеры
Ваша выгода - наш приоритет!
Ценовая привлекательность
Вы можете купить Регуляторы расхода 3-х линейные скомпенсированные по давлению, 90 л/мин, M27x2, серии QV3-M27, которые не уступают популярным аналогам, в большинстве случаев выгоднее продукции немецких и японских производителей.
Отсутствие маркетинговой наценки
В стоимость наших комплектующих не заложена маркетинговая наценка за бренд, составляющая порядка 30-40% от стоимости.
99,9% гарантия от брака
Качественное оборудование на производстве и дорогостоящее испытательное оборудование, позволяет почти полностью исключить попадание бракованных изделий.
Часто задаваемые вопросы
Рекомендуемый класс чистоты — не хуже 18/16/13 по ISO 4406 (NAS 8). Компенсатор давления содержит прецизионный золотник с малыми зазорами, чувствительный к загрязнению. При работе с более грязным маслом золотник «залипает», и регулятор теряет функцию компенсации. Установите напорный фильтр с тонкостью 10 мкм перед регулятором.
2-линейный регулятор дросселирует поток, создавая перепад давления — избыточная энергия рассеивается в тепло. 3-линейный отводит лишний поток в бак через третью линию, снижая нагрев масла и потери мощности. Для систем мощностью свыше 5 кВт с длительной непрерывной работой рекомендуется 3-линейный — он уменьшает тепловыделение на 30–50%.
Компенсация по давлению обеспечивает постоянный расход через дроссель независимо от изменения нагрузки на цилиндре. Без неё скорость привода будет «плавать» при изменении усилия, веса заготовки или давления в системе. 3-линейный компенсированный регулятор сбрасывает избыточный поток в бак, поддерживая стабильную скорость рабочего органа.
