Артикул:
A35040050O

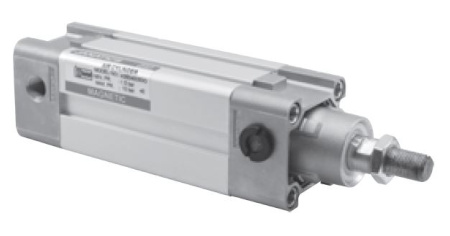

Описание и схемы Пневмоцилиндр ISO15552 базовый, одностороннего действия, с передней пружиной, с магнитом, 40x50
 |
||
|
A34 - Немагнитный |
A35 - Магнитный | |

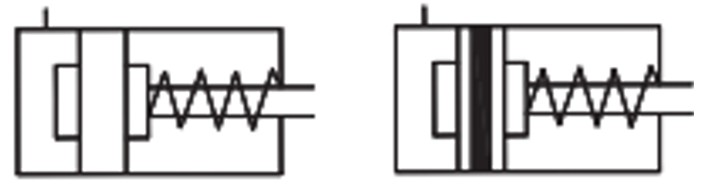

Цилиндр одностороннего действия (квадратный) Передняя пружина (Ø40) мм. Согласно требованиям стандартов ISO 15552 / VDMA 24562
Особенности изделий
- Эластомерный демпфер
- С широким ассортиментом креплений согласно требованиям стан-дартов ISO 15552 / VDMA 24562
- Магнитное и немагнитное исполнение
- Корпус цилиндра из алюминиевого профиля (квадратного)
- Магнитный датчик, общий для всех размеров (см. каталог магнитных датчиков)
- Дополнительно - Высокотемпературные (уплотнения FKM) 150° C макс. **
- Дополнительно - Шток и гайка штока из нержавеющей стали (SS304) **
Технические характеристики
| Диаметр цилиндра Ø (мм) |
40 |
||||||||
| Стандартная длина хода * (мм) | 25, 50, 80 | ||||||||
| Среда | Сжатый воздух - фильтрованный - воздушно–масляная смесь | ||||||||
| Рабочее давление (бар) | от 1,5 до 10 | ||||||||
| Температура окружающей среды (C) | от -10° до +60° | ||||||||
| Температура рабочего воздуха (C) | от +5° до +50° | ||||||||
|
Материалы конструкции |
Алюминий, латунь, нитрил, сталь, ацеталь, полиуретан | ||||||||
| Виды монтажа | Базовый цилиндр, монтаж на лапе, передний фланец, задний фланец, наружная серьга, наружная серьга (со сферическим шарниром), внутренняя серьга, внутренняя серьга (со шкворнем), передняя цапфа, задняя цапфа, регулируемая цапфа | ||||||||
| Принадлежности | Опорная лапа серьги, опорная лапа серьги (сферическая), кронштейн для настенного монтажа, кронштейн цапфы, вилка штока, позиционер штока, сферическая проушина штока | ||||||||
* На предмет цилиндров с нестандартными или удлинёнными штоками обращайтесь в компанию Остек-АртТул.
** Необходимо указать специальный номер заказа.
Примечание: По креплениям и принадлежностям см. серию А23, А24.
Усилие на выходе, Н (1Н = 0,1 кгс)
|
Ø цилиндра, мм |
Ø штока, мм |
Рабочее давление, бар |
||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||
|
40 |
16 |
Выдвижение | 160 | 273 | 386 | 499 | 612 | 726 | 859 | 952 | 1064 | |||
Примечание: Детали магнитного датчика см. в корпусе серии AМ4, серии АМ42.

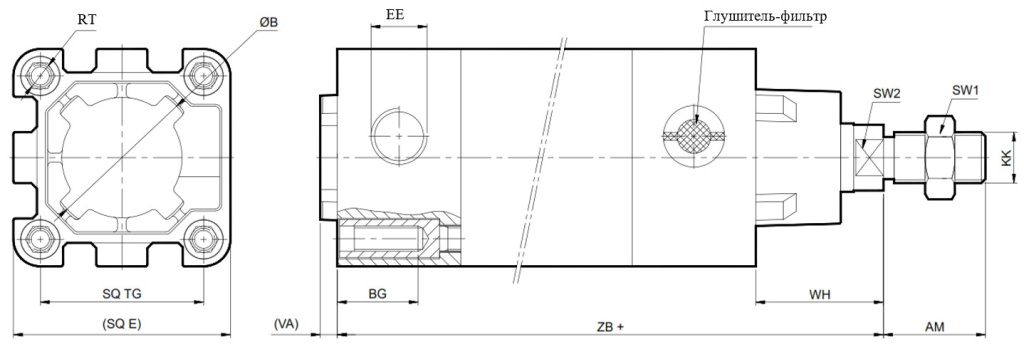

Основной цилиндр - Ø40 мм
+ Дополнительный ход
| Ø отверстия |
KK |
AM |
SW2 |
SW1 |
В e11 |
ВА | E Макс. | TG | RT | BG мин. | EE | WH | Доп. | ZB | Доп. | Доп. хода | |||
| 40 | M12 X 1,25 | 24 | 13 | 19 | 35 | 4 | 51 | 38 | M6 | 16 | G1/4 | 30 | ±1,3 | 135 | ±1 |
+2 0 |
|||
Порядок заказа
| A |
|
34 |
|
040 | 050 |
|
O |
|
Опционально | ||
|
|
|
|
|
|
|||||||
|
Модель |
Ø поршня, мм
|
Ход, мм
|
Виды монтажа |
Специальные цилиндры
|
|||||||
|
34 Стандартный цилиндр |
040 - Ø 40 |
025 - 25 |
О — стандартный |
H — высокотемпературные | |||||||
|
35 Магнитный цилиндр |
|
050 - 50 |
|
S — со штоком поршня из нержавеющей стали | |||||||
|
|
|
080 - 80 |
|||||||||
Пример заказа:
№ для заказа стандартного цилиндра с отверстием диам. 40 мм, ходом 50 мм: A34 040 050 O
№ для заказа стандартного цилиндра с отверстием диам. 40 мм, ходом 50 мм, рассчитанного на высокую темпера-туру: A34 040 050 O - H
На предмет особых требований к цилиндрам или для получения дополнительной информации обращайтесь в компанию Остек-АртТул
|
Артикул
|
A35040050O |
