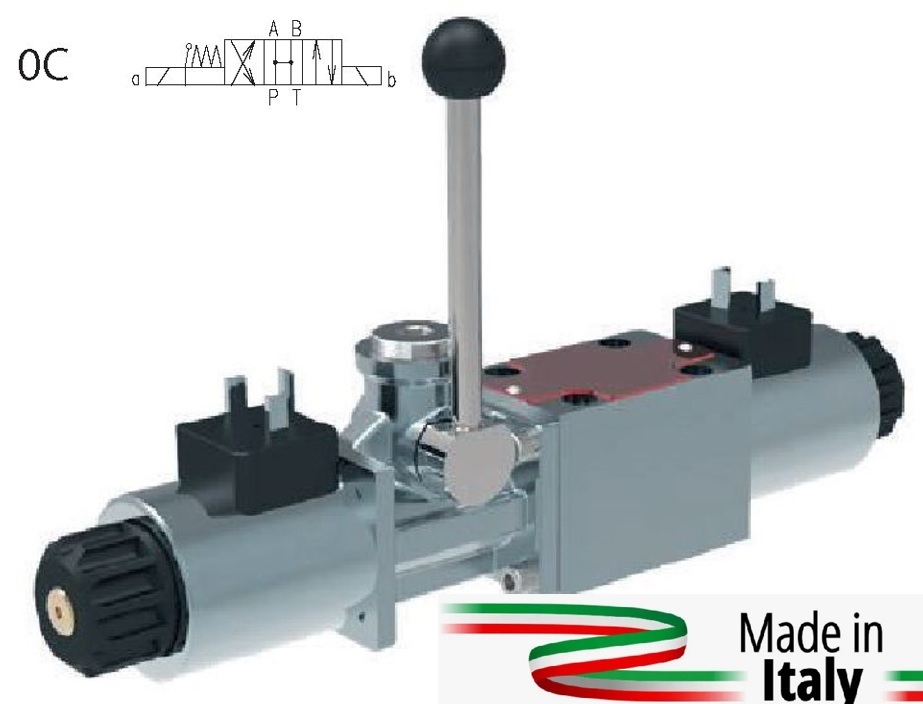

HD3-EL-0C-0000 Гидрораспределитель с электромагнитным и ручным управлением серии HD3-EL/10 CETOP 3 схема №0C.

1. Описание

Клапаны HD-3-EL - это направляющие гидрораспределители для установки на плите в соответствии с ISO 4401, DIN 24340 (CETOP 03)

Конструкция корпуса представляет собой качественный отлитый блок с пятью камерами

Клапан поставляется со сменными металлическими электромагнитными клапанами постоянного тока, а также для питания переменным током с помощью встроенного в катушку выпрямительного моста

В стандартном исполнении корпус клапана фосфатирован для защиты от соляного тумана в течение 240 часов в соответствии с ISO 9227. Усиленная защита поверхности для мобильного сектора (ISO 9227, 520 часов соляного тумана)

Клапаны HD 3 EL оснащены дополнительным рычагом для ручного управления

2. Код заказа

           LL : 1 электромагнитный клапан, золотник смещен пружиной (2 положения)
            ML : 1 электромагнитный клапан, золотник подпружинен (2 положения)

(4) Код, зарезервированный для опций и вариантов:
           S-**: калиброванное отверстие на порту P (см. 10)
           T : устройство мягкого переключения (см. 11)
           Z* : антикоррозийное покрытие (варианты) (см. 13)

(5) Электрическое напряжение и катушки электромагнита (см. 8):
           0000: без катушек
           012C: катушки для 12В пост. тока
           024C: катушки для 24В пост. тока
           048C: катушки для 48В пост. тока
           024A: катушки для 24В/50 перем. тока
           115A: катушки для 110В/50
           115В/60 перем. тока
           230A: катушки для 220В/50
           230В/60 перем. тока

(6) Подключение катушки (см. 16):
           без обозначения: DIN 43650-A ISO 4400
           AMP: Amp Junior Timer - вертикальная конфигурация
           AMPX: Amp Junior Timer - осевая конфигурация
           D: Deutsch

(7) Расчетный номер (порядковый) клапанов

3. Технические характеристики

Номинальный расход		60 л/мин	Электрические характеристики: Клапаны типа HD3-EL-* управляются электромагнитным клапаном, который находится под напряжением:      Непосредственно от источника питания постоянного тока:              12В пост. тока = 012 C 24 В пост. тока = 024C      С помощью катушек, включающих двухполупериодный мостовой выпрямитель, от сети переменного тока:              110/50 В - 115/60 В = 115A              220/50 В - 230/60 В = 230A      Другие доступные напряжения: 014C ; 048C ; 060C ; 102C ; 205C ; и 24/50 В =024A      Все разъемы должны соответствовать стандарту ISO 4400 (DIN 43650), а электрические цепи должны выдерживать следующие значения номинального тока:              12 В пост. тока = 2,4A 115/50 В = 0,26A              24 В пост. тока = 1,2A 230/50 В = 0,14A Катушки с 2 электрическими контактами, соответствующие разъемам AMP или Deutsch, доступны только для питания постоянным током (пример кода: B03.012C AMPX или B03.012C D). Допустимое изменение напряжения питания: ± 10 %.
Максимальная скорость рециркуляции		80 л/мин
Максимальное номинальное давление (P, A,B)		35 МПа (350 бар)
Максимальное давление на порте T		21 МПа (210 бар)
Перепады давления		см. 5
Защита по DIN 40050		IP 65
Рабочий цикл		100%
Установка и размеры		см. 6
Масса		2,1/1,6 кг

4. Схемы золотников с промежуточными положениями

Электромагнитные клапаны могут поставляться без электрических катушек, как HD3-EL-****-0000.

Катушки поставляются отдельно; стандарт, 3 электрических контакта, катушки следующие: - B03.012C ; B03.024C ; B03.115A ; B03.230A

Подключение к электросети осуществляется с помощью стандартных 3-контактных разъемов, в соответствии с ISO 4400 (DIN 43650).

Разъемы могут иметь различные размеры кабельных выходов (PG9, PG11) и помимо простой соединительной функции они могут включать в себя различные функции, такие как: Сигнальный светодиод, ограничитель перенапряжения и т.д. (см. 17)

9. Гидравлическая жидкость

Уплотнения и материалы, используемые в стандартных клапанах HD3-*, полностью совместимы с гидравлическими жидкостями на минеральной основе, обогащенными антипенообразующими и антиокислительными веществами.

Гидравлическая жидкость должна быть чистой и отфильтрованной по стандарту ISO 4406 класса 19/17/14 или лучше, и использоваться в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.

10. Версия "S*" ; Калиброванное отверстие н порту P

Вариант "S*" представляет собой элемент, подходящий по форме для установки в порт P электромагнитного клапана, имеющий калиброванное отверстие (различных размеров), способное ограничивать, в зависимости от значения ∆P, скорость потока, поступающего в электромагнитный клапан

Эти элементы имеют следующие диаметры отверстий:

•  3S-00 -> D = 0 мм
•  3S-10 -> D = 1,0 мм
•  3S-15 -> D = 1,5 мм
•  3S-20 -> D = 2,0 мм
•  3S-25 -> D = 2,5 мм

и сохраняются в запечатанном виде на порту P клапана при помощи уплотняющего кольца размерами 9,25x1,78 мм (например, уплотняющее кольцо 110-2037)



11. Версия "T": Мягкое переключение

Электромагнитные клапаны с устройствами "мягкого переключения" - это двух- или трехпозиционные клапаны, управляемые электромагнитными катушками, которые имеют калиброванные отверстия в плунжерах сердечника.

Гидравлическое управление скоростью перемещения плунжера и, соответственно, золотника в корпусе клапана позволяет осуществлять постепенный переход, тем самым снижая или устраняя эффект гидроудара в контуре.

Обычно время переключения электромагнитного клапана версии "Т" при подаче напряжения составляет порядка 300-500 мс (по сравнению с 30-50 мс у стандартного клапана) при условии, что плунжер сердечника правильно работает в гидравлической жидкости.

Соответствующие условия создаются путем обеспечения минимального противодавления в линии T и стравливания воздуха из электромагнитного клапана, действующего на клапан продувки 1, который доступен после снятия резинового колпачка 2 с фиксирующей гайки электромагнитного клапана 3.

12. Версия "N": механический фиксатор на золотнике

Электромагнитные клапаны с фиксатором обычно представляют собой двухпозиционные беспружинные клапаны с 2 электромагнитными клапанами, в которых золотник удерживается на крайних точках своего хода механическим устройством.

Это позволяет питать электромагнитные клапаны кратковременными импульсами тока, и золотник остается в своем положении независимо от сил, обусловленных гидродинамикой или гравитационными/инерционными эффектами (вибрациями).

13. Версия "Z": антикоррозионная опция

На стандартных клапанах HD3-EL-* корпус имеет фосфатное покрытие, трубки электромагнитных клапанов не обработаны, а кожух и железные изделия золотников имеют трехвалентное цинковое покрытие.

Для повышения устойчивости к источникам коррозии предлагаются различные варианты:

Пример цинковой окраски: HD3-EL-3C-ZK-024C/10
ZT: Корпус, трубки электромагнитных клапанов и железные изделия золотников покрыты трехвалентным цинком
ZL: Корпус покрыт специальной цинковой краской TEMADUR 20
      Электромагнитные клапаны имеют цинковое покрытие 8-12 мкм
ZK: Корпус покрыт специальной цинковой краской TEMADUR 20
      Трубка электромагнитного клапана и железные изделия золотников имеют цинк-никелевое покрытие
ZN: Цинк-никелевое покрытие (720 ч)

14. Соленоидные катушки типа B03 (см. спецификацию катушек BO*)
