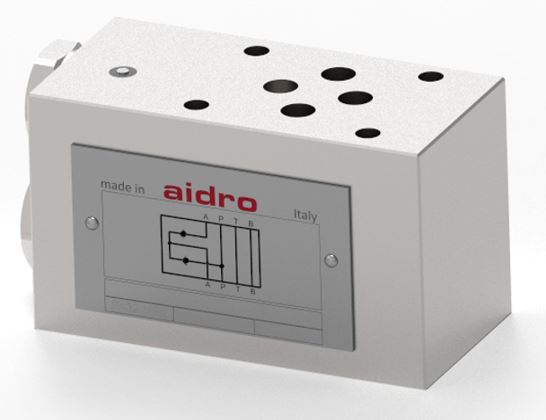

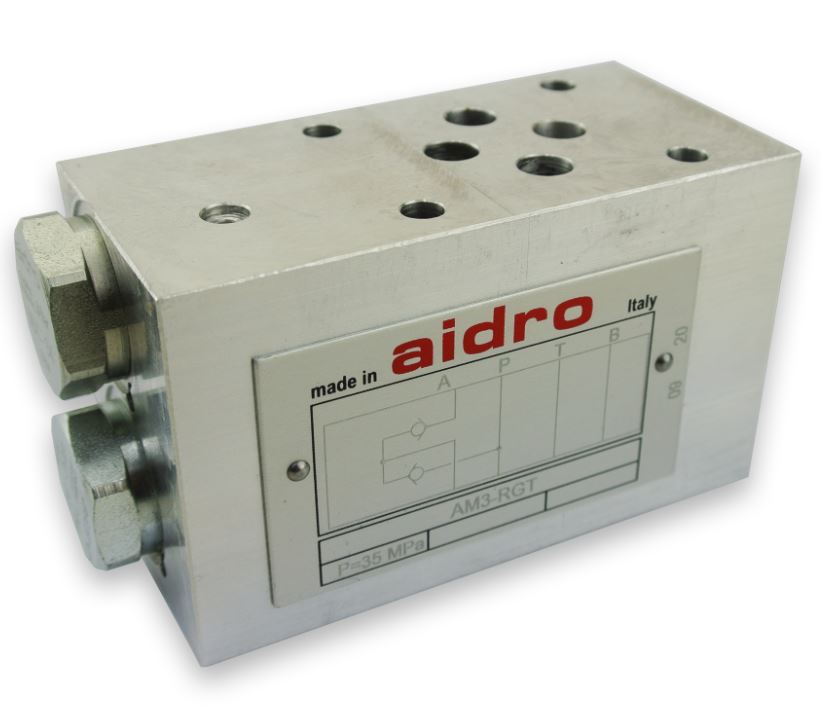

Описание и схемы Клапан рекуперационный Cetop 3 серии AM3-RGT, поток из A в P, 30 л/мин, 350 бар

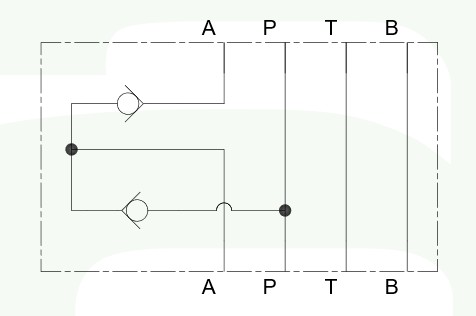

Рекуперационная функция данного клапана выражается в увеличении скорости выхода исполнительного механизма (дифференциального клапана), как показано на схеме.
При использовании цилиндра с масштабом 2:1 относительно рабочей поверхности скорости выхода и поступления будут равными.
Стандартное покрытие корпуса — фосфатное, клапаны оцинкованы. По дополнительному запросу доступно никелирование поверхности (испытание в среде солевого тумана в течение 720 часов).
(1) Блочный клапан CETOP 03 — давление 350 бар
(2) RGT: цепь рекуперации
(3) Возвратный поток
AB: поток из канала A в B
5: 0,05 МПа (0,5 бар)
10: 0,1 МПа (1 бар)
25: 0,25 МПа (2,5 бар)
V: Viton уплотнение
При использовании цилиндра с масштабом 2:1 относительно рабочей поверхности скорости выхода и поступления будут равными.
Стандартное покрытие корпуса — фосфатное, клапаны оцинкованы. По дополнительному запросу доступно никелирование поверхности (испытание в среде солевого тумана в течение 720 часов).
Технические характеристики
| Макс. зарегистр. уровень расхода | 30 л/мин | |||
| Макс. номинальное давление | 35 МПа (350 бар) | |||

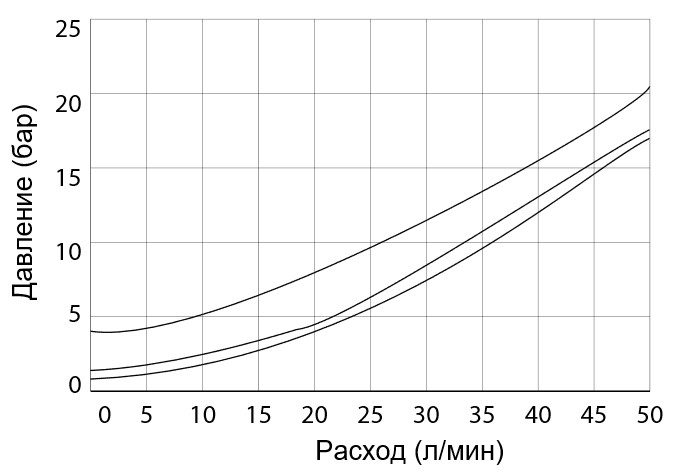

| Кривая давления | См. 4 | |||

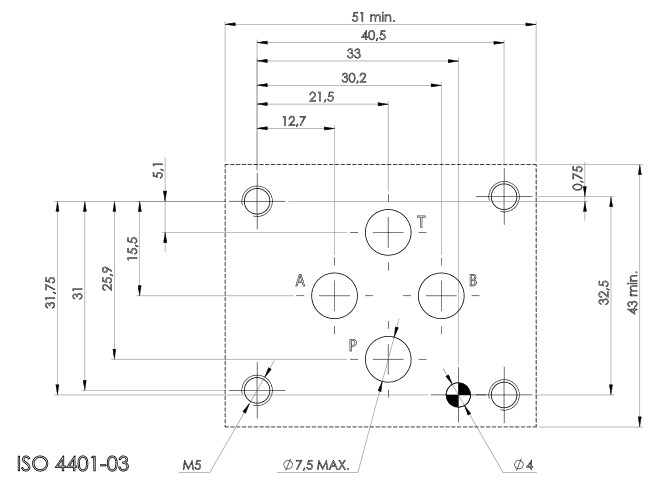

| Монтажные размеры | См. 5 | |||
| Масса | ~ 1,17 кг | |||
Код заказа
| (1) |
|
(2) | (3) |
|
(4) |
|
(5) |
|
(6) | |||
| AM3 | - | RGT |
|
/ |
|
- | / | 10 | ||||
(1) Блочный клапан CETOP 03 — давление 350 бар
(2) RGT: цепь рекуперации
(3) Возвратный поток
AB: поток из канала A в B
5: 0,05 МПа (0,5 бар)
10: 0,1 МПа (1 бар)
25: 0,25 МПа (2,5 бар)
V: Viton уплотнение
Диаграммы расхода

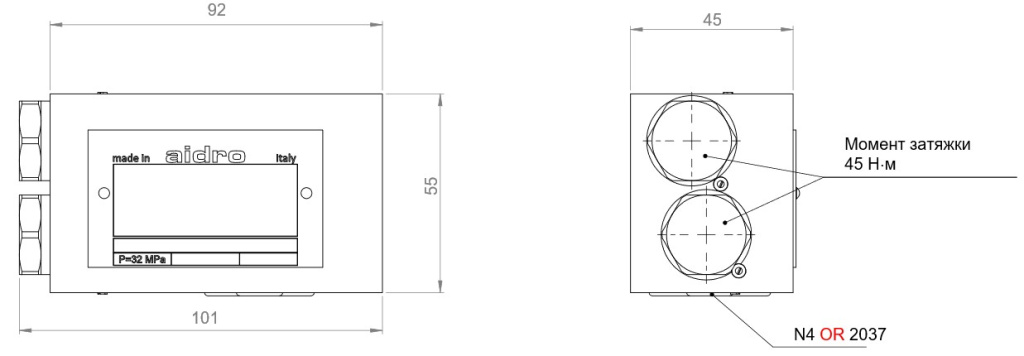

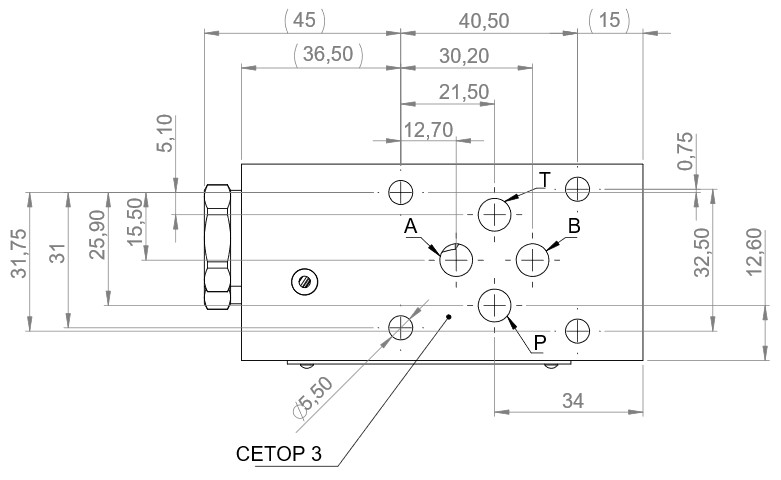

Монтажные размеры
|
Артикул
|
AM3-RGT/10 |
|
Страна производтва
|
ИТАЛИЯ |
|
Производитель
|
aidro s.r.l |
