Артикул:
DS245EE61

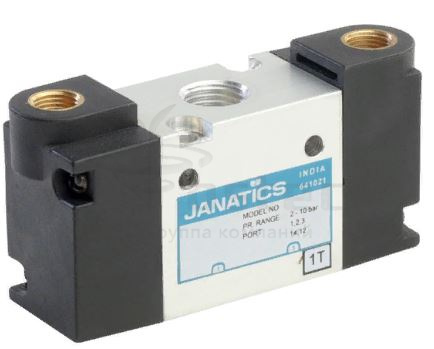

Описание и схемы Пневмораспределитель с двусторонним пневмоуправлением G1/4'', 3/2, НЗ, бистабильный
Особенности
- Подходит для монтажа на плите.
- Возможность индивидуального монтажа.
- Компактный размер.
- Ручная блокировка.
- Большой выбор монтажных плит.
- Широкий диапазон напряжений.
Технические характеристики
|
Модель |
DS2 |
||
| Тип | 3/2 | ||
| Конструкция |
Золотниковый |
||
|
Размер отверстия |
Впуск, выпуск, сброс — G1/4, внешнее пневматическое управление— G1/8 |
||
|
Среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь |
||
|
Диапазон рабочего давления |
2-10 бар |
||
|
Давление в управляющем канале (модель ER) |
2–4 бар |
||
|
Рекомендуемое масло для смазки |
ISO VG32 |
||
|
Температура окружающего воздуха/среды |
5–60° C |
||
|
Расход @ (л/мин)* |
1200 л/мин |
||
|
Материалы конструкции |
Алюминий, нитрил, латунь, ацеталь, ПБТ, цинк |
||
Важно
Во избежание отказа работы клапана или катушки убедитесь, что минимальный объем подаваемого воздуха на клапан составляет 1200 л/мин через трубу с минимальным наружным диаметром Ø8 (с минимальным внутренним диаметром Ø5,5)3/2 Пневмораспределитель с двусторонним пневматическим управлением
|
№ заказа* |
DS235EE61 |
DS245EE61 |
|
Тип |
Нормально открытый |
Нормально закрытый |
|
Обозначение |
 |
 |
1 — впуск, 2 — выпуск, 3 — сброс, 14, 12 — внешнее управление
|
Артикул
|
DS245EE61 |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
