Артикул:
DS43601SC8-Q
Пневмораспределитель для установки на плиту ISO — размер 3
Особенности
- Монтажная плита, соответствующая ISO 5599-1
- Ручная блокировка
- Широкий диапазон напряжений
Технические характеристики
|
Модель |
DS2 |
||
| Тип | 3/2 | ||
| Конструкция |
Золотниковый |
||
| Плита | Соответствующая ISO 5599-1 размер 3 | ||
|
Среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь |
||
| Минимальное рабочее давление | 2 бар | ||
|
Максимальное рабочее давление |
10 бар |
||
|
Рекомендуемое масло для смазки |
ISO VG 32 |
||
|
Температура окружающего воздуха/среды |
5–60° C |
||
|
Расход @ (л/мин)* |
4500 л/мин |
||
|
Материалы конструкции |
Алюминий, нитрил, латунь, ацеталь, ПБТ, цинк, сталь |
||
|
Электрические характеристики |
|||
|
Ширина катушки |
22 мм |
||
|
Напряжение (V) ±10% |
AC (50 Гц) — 24, 48, 110, 220 | ||
| DC — 12, 24, 48, 110 | |||
| Потребляемая мощность | AC — 6 ВА, DC — 5 Вт | ||
| Рабочий цикл | Непрерывный | ||
| Класс изоляции | Класс F | ||
| Тип защиты обмотки | IP65 | ||
| Кабельный ввод (PG9) |
Подходит для кабеля с наружным диаметром Ø6–8 (2- жильный/3-жильный) |
||
@ Давление на входе 6 бар и перепад давления 1 бар

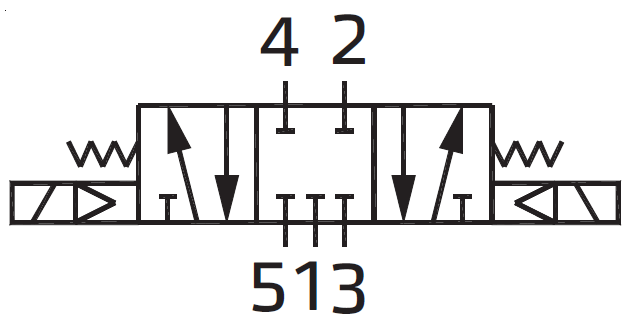

5/3 Электромагнитный клапан с пружинным возвратом в среднее положение (блокируемый)
| № для заказа |
DS43601SC8 |
|
Обозначение |
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение
Плита ISO — размер 3
|
№ для заказа |
|
M01363 |
Порядок заказа
1. Электромагнитный клапан + «разъемы без светодиодного индикатора»
При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения| A | 220 B | AC |
|
Q | 110 B | DC |
| B | 110 B | AC | S | 48 B | DC | |
| D | 48 B | AC | W | 24 B | DC | |
| G | 24 B | AC | R | 12 B | DC |
Пример:
а. Код для заказа электромагнитного клапана с пружинным возвратом в среднее положение 5/3 24 В пост. тока с монтажом на основании ISO размера 3 с кабелем PG — DS43601SC8-W.
б. Код для заказа электромагнитного клапана с пружинным возвратом в среднее положение 5/3 24 В пост. тока с монтажом на основании ISO размера 3 с литым кабелем — DS43601SC8-W1.
2. Электромагнитный клапан + «разъемы со светодиодным индикатором»
При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц.
 |
 |
 |
|
||||
|
Напряжение |
Цвет корпуса и индикация | Цвет светодиода | Тип соединения | ||||
| A | 220 B AC |
TO |
 |
R | Красный | 0 |
Кабельн. ввод PG |
| G | 24 B AC |

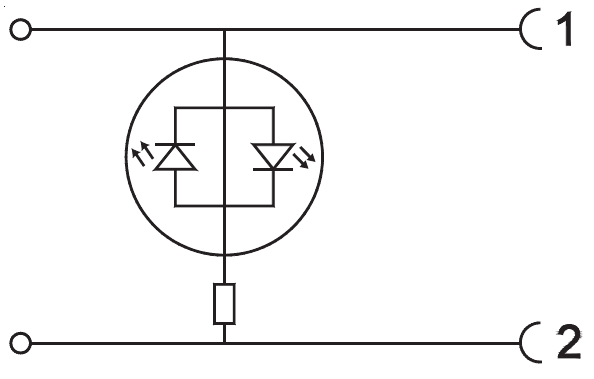

Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания |
|||||
| W | 24 B DC | T1 |
 |
1 |
Литой кабель (длиной 2 метра) |
||
|

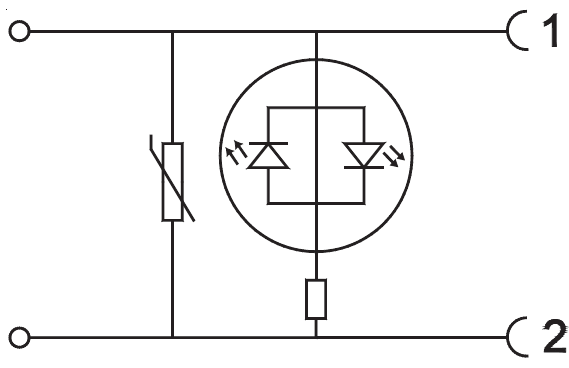

Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки |
|||||||
Пример:
Код для заказа электромагнитного клапана с пружинным возвратом в среднее положение 5/3 (блокируемого), 24 В пост. тока с монтажом на основании ISO размера 3, с разъемами, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором, красным светодиодом с литым кабелем: DS43601SC8-WT1R1
|
Катушка (без разъема) |
Код для заказа |
|
|
Напряжение |
AC |
DC |
| 220 |
AC23A |
- н/п - |
| 110 |
AC23B |
DC24Q |
| 48 |
AC23D |
DC24S |
| 24 |
AC23G |
DC24W |
| 12 |
- н/п - |
DC24R |
|
Артикул
|
DS43601SC8-Q |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
