Артикул:
EL13615R

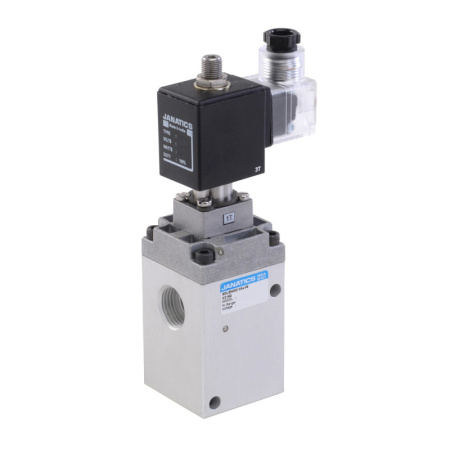

Описание и схемы Пневмораспределитель с электромагнитным управлением G1/4'' Ду 6, 3/2, НО, 2-10 бар, 12V DC

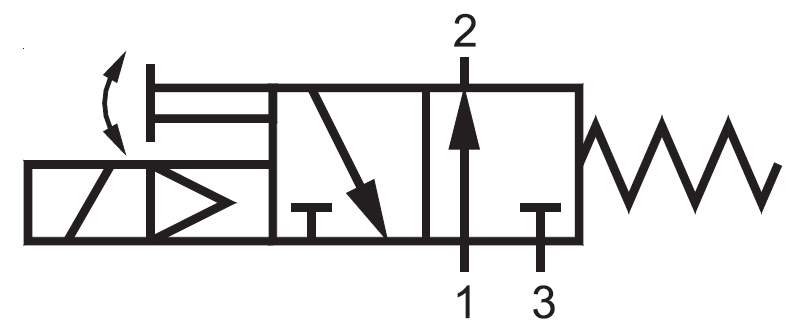

3/2 Нормально открытый клапан непрямого действия
Особенности
- Клапан тарельчатого типа с управляемой диафрагмой.
- Широкий диапазон напряжений.
- Непрерывный цикл работы.
- Низкая температура эксплуатации.
- Ручное управление (шлицевое).
- Бесшумная работа.
- Хорошие расходные характеристики.
|
Модель # |
EL13615 |
||
|
Размер отверстия |
Впуск, выпуск, сброс — G1/4 |
||
|
Температура окружающей среды |
Не более 60° С |
||
|
Среда |
Отфильтрованный сжатый воздух |
||
|
Проходное отверстие (NW) |
6 | ||
|
Диапазон рабочего давления(бар) |
2-10 | ||
|
Значение пропускной способности |
0,65 | ||
|
Расход (л/мин)* |
650 | ||
|
Электрические характеристики |
|||
|
Ширина катушки |
32 мм |
||
| Напряжение (V) ±10% |
AC (50 Гц) 24, 48, 110, 220 |
DC |
|
| 12 | 24,48,110 | ||
|
Потребляемая мощность (ватт) |
6 | 9 | 8 |
| Рабочий цикл |
Непрерывный |
||
| Тип защиты обмотки |
IP65 |
||
|
Класс изоляции |
Класс F |
||
|
Материалы конструкции |
Алюминий, латунь, нержавеющая сталь, нитрил |
||
# Для заказа см. страницу № 148
* 6 бар на впуске, 5 бар на выпуске, с перепадом давления ∆p = 1 бар
Перечень запасных частей
|
№ |
Катушка (без разъема) |
Код для заказа |
|
| Напряжение |
AC |
DC |
|
| 1 | 220 |
AC 11A |
- н/п - |
| 110 |
AC 11B |
DC 12Q |
|
| 48 |
AC 11D |
DC 12S |
|
| 24 |
AC 11G |
DC 12W |
|
| 12 | - н/п - | DC 15R | |
| 2 |
Сердечник включает в себя: 1. Стержень 2. Основную пружину |
SSA0311 |
SSA0711 |
| 3 |
Пилотный клапан (без катушки) Включает в себя: 1. Электромагнитный клапан 2. Винты — 2 шт. 3. Уплотнительные кольца — 2 шт. |
E24001-A |
E24001-D |
| 4 | Комплект уплотнений состоит из всех резиновых элементов для главного клапана (4) |
SK3611 |
|
Внимание! A. Для обеспечения надлежащего функционирования
1. Убедитесь, что входное отверстие подключено к трубе источника сжатого воздуха с минимальным диаметром 6 мм.
2. Сброс не должен перекрываться.
B. Катушку переменного тока (АС) не следует использовать на клапане с катушкой постоянного тока (DC) и наоборот.
|
Артикул
|
EL13615R |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
