Артикул:
DS41502SR8-G
Особенности
- Монтажная поверхность для установки на плиту в соответствии с ISO 5599-1
- Ручное дублирование
- Широкий выбор напряжения питания соленоидов
- Дополнительно: высокотемпературное исполнение до макс. 150 °C (материал уплотнений Витон)
Технические характеристики
|
Модель |
DS4 - SR и SS |
|||
|
Тип |
5/2 | |||
|
Конструкция |
Тип золотника | |||
|
Монтажная поверхность |
Для монтажа на плиту ISO 5599 - 1; размер 1 (ISO) | |||
|
Присоединение воздуха питания, нагрузки и выхлопа на плите |
G1/4 | |||
|
Рабочая среда |
Сжатый воздух, фильтрованный, с распыленным маслом | |||
|
Минимальное рабочее давление |
2 бар | |||
|
Максимальное рабочее давление |
10 бар | |||
|
Рекомендуемое масло для смазки |
ISO VG32 (Servo system 32) | |||
|
Температура окружающей среды |
Стандартное исполнение: от -10 до +60 °C; высокотемпературное исполнение: от +5 до макс. +150 °C. ** | |||
|
Температура сжатого воздуха |
от 5 до +60 °C | |||
|
Расход* |
1200 л/мин | |||
|
Уровень шума |
85 дБ (А) | |||
|
Материальное исполнение |
Алюминий, нитрил, латунь, ацеталь, ПБТ, цинк, сталь, витон | |||
| Электрическая часть | ||||
|
Ширина катушки |
22 мм | |||
| Напряжение (В) ± 10 % | Переменное (50 Гц) - 24, 48, 110, 220 | |||
| Постоянное - 12, 24, 48, 110 | ||||
|
Потребляемая мощность |
Переменный ток: 6 ВА; постоянный ток: 5 Вт | |||
|
Рабочий цикл |
Длительный | |||
|
Класс изоляции |
F | |||
| Степень защиты катушки | IP65 | |||
|
Кабельный ввод (PG9) |
Подходит для кабеля с наружным диаметром Ø6–8 (2-жильный/3-жильный | |||
* Давление на входе 6 бар и перепад давления 1 бар
** см. № для заказа)

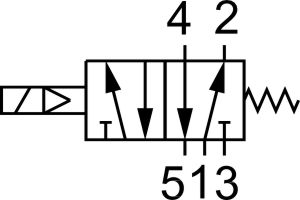

Пневмораспределитель 5/2 с одним соленоидом и пружинным возвратом
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
|
№ для заказа* |
DS41502SR8 · DS41502SR8H |
|||
| Обозначение |
 |
|||
Пневмораспределитель 5/2 с электропневматическим управлением и двумя соленоидами
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
|
№ для заказа* |
DS41502SS8 · DS41502SS8H |
|||
| Обозначение |
 |
|||
|
Артикул
|
DS41502SR8-G |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
