Артикул:
HD5-LO-3C

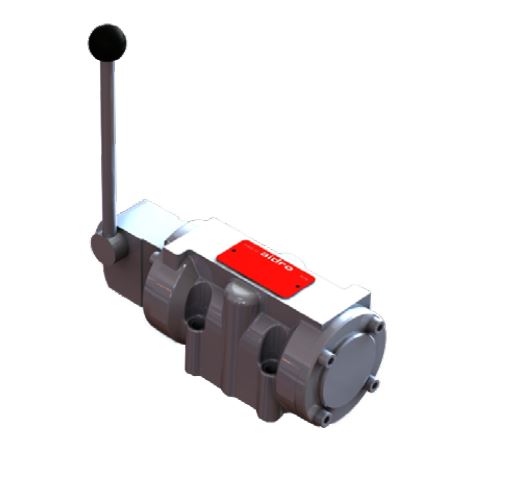

Гидрораспределитель для стыкового монтажа на промежуточной плите в соответствии с ISO 4401, DIN 24340 (CETOP 05). Эффективно передаваемая гидравлическая мощность до 350 бар, оптимизированная конструкция, которая минимизирует перепады давления. Конструкция корпуса с тремя камерами способствует снижению производственных затрат.
Рычаг управления и приводной элемент могут вращаться с шагом 90 градусов для комфортного монтажа. Широкий диапазон взаимозаменяемых золотников. Доступны беспружинные клапаны фиксированной настройки. Такие клапаны способны сохранять последнее выбранное положение.
Доступно для всех типов золотников. Дополнительная возможность определения конечного положения золотника. Дополнительная возможность ограничения хода золотника.
В стандартной версии клапана корпус имеет фосфорное покрытие, стальные компоненты оцинкованы для защиты при работе в условиях соляного тумана (испытание в течение 240 часов согласно стандарту ISO 9227). Доступно оборудование с повышенной защитой поверхности для эксплуатации в тяжелых условиях (согласно стандарту ISO 9227, испытание на стойкость к соляному туману в течение 520 часов).
(1) HD5 : 4-ходовой распределительный клапан CETOP 05, давление 35 МПа (350 бар)
(2) LO : управление рычагом
(3) Золотниковый тип - см. 4
- Золотниковый тип
- Номинальный расход золотников
без обозначения: распределительный золотник
R: 30 л/мин
P: 60 л/мин
- Буквой обозначается соленоидная или пружинная конструкция:
C : золотник центрируется пружиной (3 положения)
N : золотник фиксированный (2 положения) - см. 11
LL : золотник возвращается из крайнего положения пружиной (2 положения, от конца к концу)
ML: золотник центрируется пружиной (2 положения, от середины к концу)
LM : золотник возвращается из крайнего положения пружиной (2 положения, от конца к середине)
b: только для версий LL, ML, LM, рычаг устанавливается на сторону b
(4) Код предназначен для специальных исполнений:
CAB: ограничитель хода на стороне A и B - см. 9
CA: ограничитель хода на стороне A - см. 9
CB: ограничитель хода на стороне B - см.
Z* : антикоррозионная защита - см. 16
DR: опорожнение камеры привода - см. 12
5S-**: калибровочное отверстие на канале P
S*a, S*b, S*ab: датчик положения - см. 10
(5) 20: конструкционный номер (от наименьшего к наибольшему) клапана
Положение золотника в соответствии с положением рычага
Рычаг и приводной компонент представлены в наиболее часто используемом стандартном положении.
Оба элемента могут вращаться с шагом 90 градусов.
Для получения информации об иных положениях рычага и приводного компонента необходимо связаться с нашим центром технической поддержки.
Схема электрических соединений нормально - РАЗОМКНУТОГО датчика
S4
Схема электрических соединений нормально - ЗАМКНУТОГО датчика
При этом золотник остается в исходном положении вне зависимости от оказываемых на него усилий по причине воздействия гидродинамических или гравитационных/инертных сил (вибрации).
Рычаг управления и приводной элемент могут вращаться с шагом 90 градусов для комфортного монтажа. Широкий диапазон взаимозаменяемых золотников. Доступны беспружинные клапаны фиксированной настройки. Такие клапаны способны сохранять последнее выбранное положение.
Доступно для всех типов золотников. Дополнительная возможность определения конечного положения золотника. Дополнительная возможность ограничения хода золотника.
В стандартной версии клапана корпус имеет фосфорное покрытие, стальные компоненты оцинкованы для защиты при работе в условиях соляного тумана (испытание в течение 240 часов согласно стандарту ISO 9227). Доступно оборудование с повышенной защитой поверхности для эксплуатации в тяжелых условиях (согласно стандарту ISO 9227, испытание на стойкость к соляному туману в течение 520 часов).
2. Технические характеристики
| Макс. расход | 140 л/мин | |||
| Макс. рабочее давление (P, A, B) | 350 бар | |||
| Макс. рабочее давление (канал Т) |
100 бар 50 (с датчиками) |
|||
| Рабочее усилие | < 40 Н | |||
| Темп. диапазон жидкости (NBR) | -30…+100 °C | |||
| Темп. диапазон жидкости (FPM) | -20…+120 °C | |||
| Срок службы | 10⁶ циклов | |||
| Масса | 3,4 кг | |||
3. Код заказа
| (1) |
|
(2) |
|
(3) |
|
(4) |
|
(5) | ||||
| HD5 | - | LO | - |
|
- |
|
- | / |
|
|||
(1) HD5 : 4-ходовой распределительный клапан CETOP 05, давление 35 МПа (350 бар)
(2) LO : управление рычагом
(3) Золотниковый тип - см. 4
- Золотниковый тип
- Номинальный расход золотников
без обозначения: распределительный золотник
R: 30 л/мин
P: 60 л/мин
- Буквой обозначается соленоидная или пружинная конструкция:
C : золотник центрируется пружиной (3 положения)
N : золотник фиксированный (2 положения) - см. 11
LL : золотник возвращается из крайнего положения пружиной (2 положения, от конца к концу)
ML: золотник центрируется пружиной (2 положения, от середины к концу)
LM : золотник возвращается из крайнего положения пружиной (2 положения, от конца к середине)
b: только для версий LL, ML, LM, рычаг устанавливается на сторону b
(4) Код предназначен для специальных исполнений:
CAB: ограничитель хода на стороне A и B - см. 9
CB: ограничитель хода на стороне B - см.
Z* : антикоррозионная защита - см. 16
DR: опорожнение камеры привода - см. 12
5S-**: калибровочное отверстие на канале P
S*a, S*b, S*ab: датчик положения - см. 10
(5) 20: конструкционный номер (от наименьшего к наибольшему) клапана
4. Обозначение золотника и промежуточные положения
| 1C |
 |
|
|
| 4C |
 |
1LL |
|
| 0C |
|
0LL |
 |
| 8C |
 |
|
|
| 3C |
 |
1N |
 |
| 4C |
 |
5. Принципиальная схема
|
Перепад давления относительно расхода |
Перепад давления относительно пропорционального расхода |
|||
 |
 |
|||
|
|
P-A | P-B | A-T | B-T | P-T |
|
|
|
|
P-A | P-B | A-T | B-T |
| 1C | 1 | 3 | 3 |
|
|
|
1C/R | 1 | 1 | 2 | 2 | ||
| 3C | 1 |
|
2 | 2 |
|
|
|
C/R | 1 | 1 | 2 | 2 | |
| 8C | 1 | 3 | 3 |
|
|
|
1C/P | 3 | 3 | 3 | 3 | ||
| 3H | 1 | 1 | 1 | 1 | 3 |
|
3C/P | 3 | 3 | 3 | 3 | ||
| 2C | 1 | 1 | 1 | 3 | 5 |
|
|
||||||
| 2R | 1 | 1 | 1 | 4 |
|
|
|||||||
| Пропорциональный расход золотника 30 л/мин |
Пропорциональный расход золотника 60 л/мин |
|||
 |
 |
|||
| 1 | Δpn= 10 бар | 3 | Δp= 160 бар |
|
|
1 | Δ pn= 10 бар | 3 | Δ p= 160 бар |
| 2 | Δp= 50 бар | 4 | Δp= 350 бар |
|
2 | Δ p= 50 бар | 4 | Δ p= 350 бар |
6. Гидравлическое ограничение эксплуатации
|
Эксплуатационный предел (пропорциональный клапан) |
Эксплуатационный предел |
60 л/мин (15,8 галлона в минуту) | |||
|
Эксплуатационный предел для максимального гидравлического усилия и номинальное усилие рычага при 30 л/мин |
Эксплуатационный предел для максимального гидравлического усилия и номинальное усилие рычага |
Для эксплуатации в условиях, отличающихся от представленных в данном документе, необходимо обратиться для консультации в наш центр технической поддержки. Допустимые эксплуатационный пределы могут быть ниже при условии однонаправленного потока жидкости (канал А или В заглушен либо без напора) |
|||
 |
 |
 |
|||
| Золотник | 50 % 2,3 мм | 100 % 4,6 мм |
|
|
1 | 0C | 1 | Золотник | 50 % 2,3 мм | 100 % 4,6 мм | ||||||||||||||
| 1C/R | 1 | 2 |
|
1 | 4C | 3 | 1C/P | 1 | 2 | |||||||||||||||
| 3C/P | 3 | 4 |
|
1 |
1LL | 2 | 3C/P | 3 | 4 | |||||||||||||||
7. Монтажные размеры (мм)
HD5-LO-*/20 без ограничителя хода и датчика положения
Положение золотника в соответствии с положением рычага
| Клапан 4/3 |
 |
|
|
(рычаг на левой стороне, на канале) |
(рычаг на правой стороне, на канале B) |
|
| Клапан 4/2 |
|
 |
Рычаг и приводной компонент представлены в наиболее часто используемом стандартном положении.
Оба элемента могут вращаться с шагом 90 градусов.
Для получения информации об иных положениях рычага и приводного компонента необходимо связаться с нашим центром технической поддержки.
8. HD5-LO-*-S1(S4)
Датчик положения
9. HD5-LO-*-C*-/20
Ограничитель хода
10. Тип датчика положения
S1Схема электрических соединений нормально - РАЗОМКНУТОГО датчика
S4
Схема электрических соединений нормально - ЗАМКНУТОГО датчика
11. Версия N: механический фиксатор на золотнике
Соленоидные клапаны с фиксатором имеют, как правило, два рабочих положения, два соленоида, не имеют пружин, золотник фиксируется на концах при совершении хода механическим устройством. Это позволяет питать соленоиды кратковременными токовыми импульсами.При этом золотник остается в исходном положении вне зависимости от оказываемых на него усилий по причине воздействия гидродинамических или гравитационных/инертных сил (вибрации).
